教程：执行 Print3D 仿真

了解如何准备、模拟和导出用于 3D 打印的气动支架设计。

在模型几何体中指定零件

导入模型文件，指定要打印的零件，然后为零件分配材料。
  1. 按 F7 打开“演示浏览器”。
  2. 双击 Print3D 文件夹下的 aero_bracket.stmod 文件，将其加载到模型视窗中。
  3. 选择 MMKS 作为单位系统。
  4. 选择 Print3D 选项卡上的打印零件图标。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。

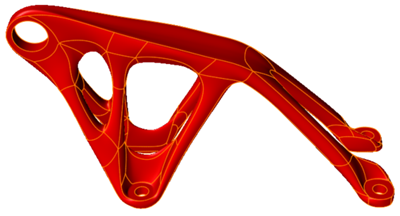

  5. 选择零件几何体，将其指定为要打印的零件。


  6. 确认零件材料被设置为 Aluminum AlSi 10Mg。
  7. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

配置打印热床

创建打印热床并在热床上定向零件。

  1. 选择打印机图标。

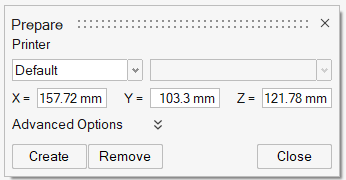

  2. 保留打印热床的默认参数，然后点击创建按钮。

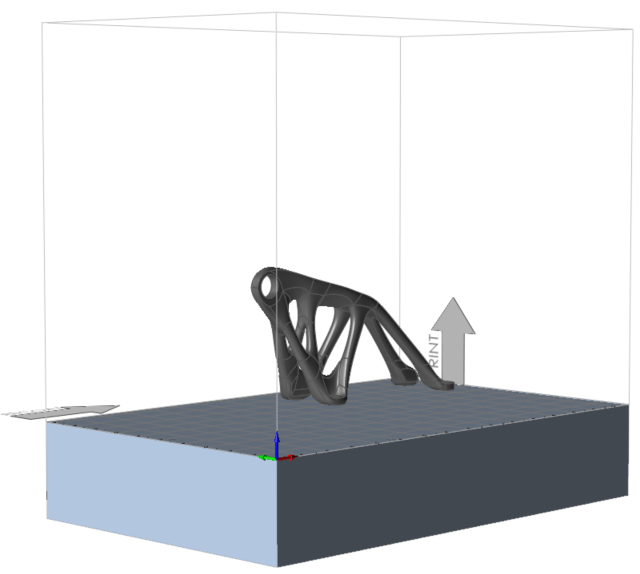

    将自动生成针对该零件的打印热床。



  3. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

调整零件方向

在打印热床上调整零件方向时，您有多种选择。最佳选择取决于对零件的支撑和后处理要求。通常，最少的底切和支撑数量可以实现最佳方向。

  1. 点击方向图标。

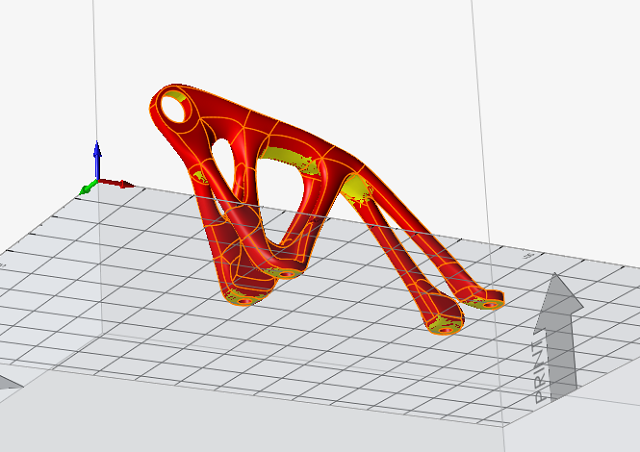

    以黄色高亮显示的曲面表示可能容纳支撑结构的区域。


  2. 点击二级功能区中的曲面图标

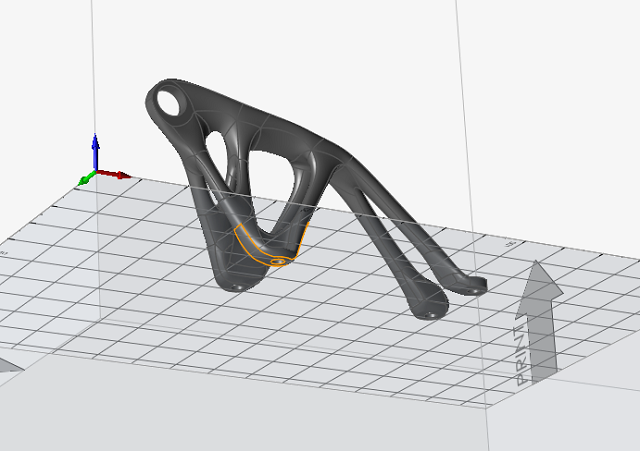

  3. 选择下方显示的曲面，将其方向调整为与打印热床平行。


  4. 在弹出的小对话框中，您可以定义一些选项，例如零件与打印热床之间的距离，以及是否要保持底切。保留默认值并退出工具。

为零件创建支撑

  1. 点击“支撑”图标上的创建支撑工具。

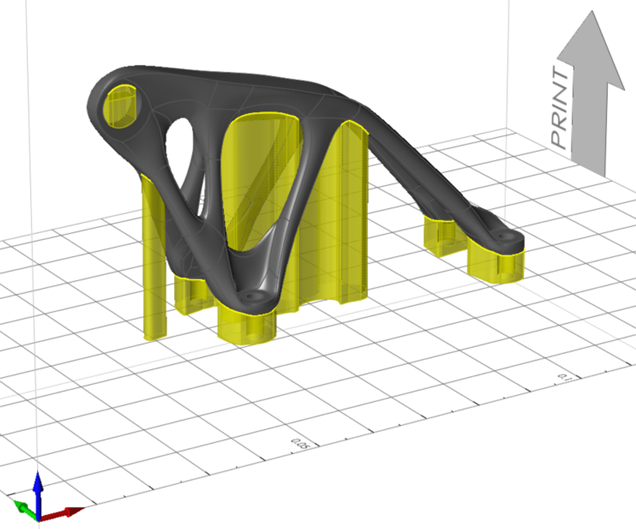

    Inspire 会自动生成支撑预览，可以根据设计需要进行配置。这种自动生成的支撑无法按其外观进行打印。

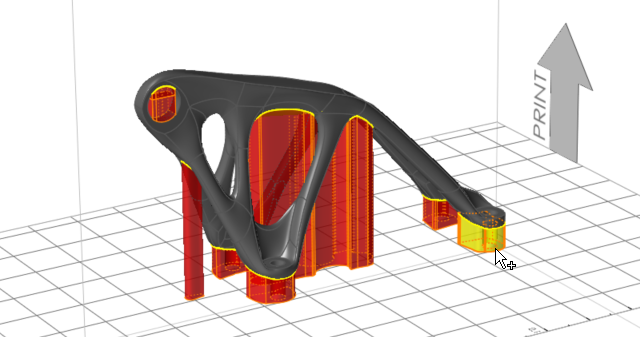

  2. 按住 Ctrl 键，然后选择所有支撑进行编辑。

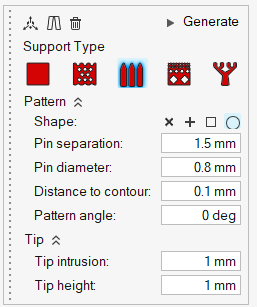

  3. 选择杆支撑 图标，展开模式区域，然后选择该形状的圆形截面。
  4. 输入 1.5 mm 作为销间隔以定义支撑的间距。
  5. 点击小对话框上的生成以生成支撑，然后退出工具。

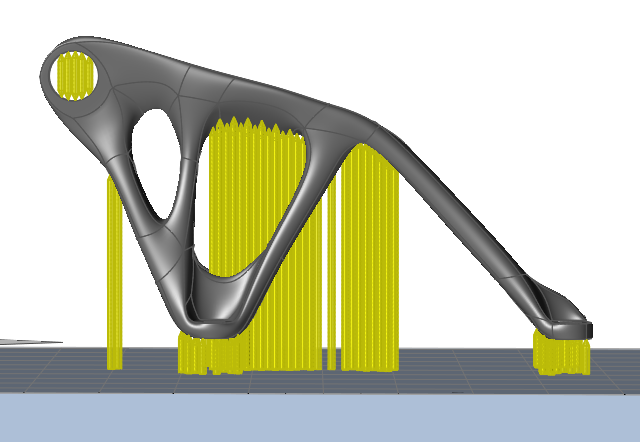

    生成的支撑应如下所示：

切片和预览模型

使用切片功能查看模型的不同层。
  1. 点击切片图标。

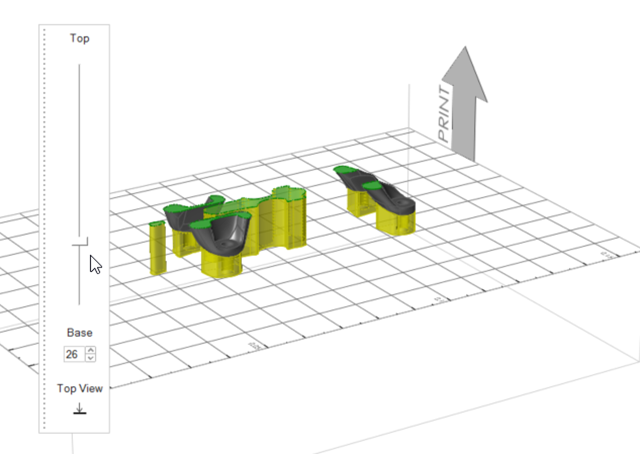

  2. 从“底部”向“顶部”拖动滑块以查看打印层的进度。您所看到的几何体形状的逐层渐变是成功进行增材制造的关键。

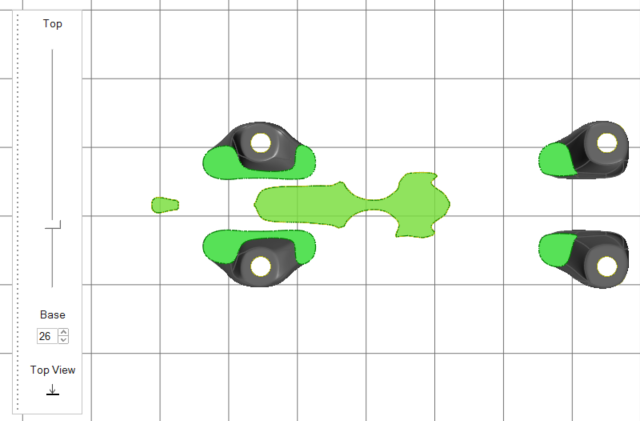

  3. 点击顶视图 图标，像俯视打印热床一样从上方观察零件。
  4. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

运行增材制造分析

  1. 点击分析图标上的播放 按钮。

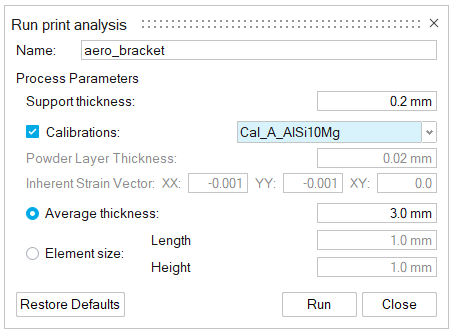

  2. 如下定义分析参数：
  3. 点击运行按钮运行分析。
    分析完成后，“分析”图标上将显示绿色旗帜。

查看分析结果

  1. 点击分析图标上的播放按钮 。

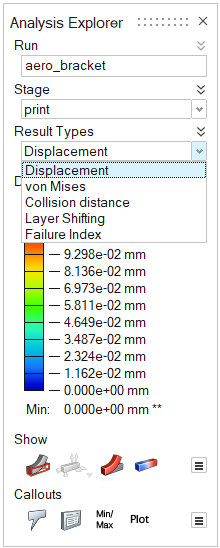

  2. 在分析浏览器中选择和查看结果类型。

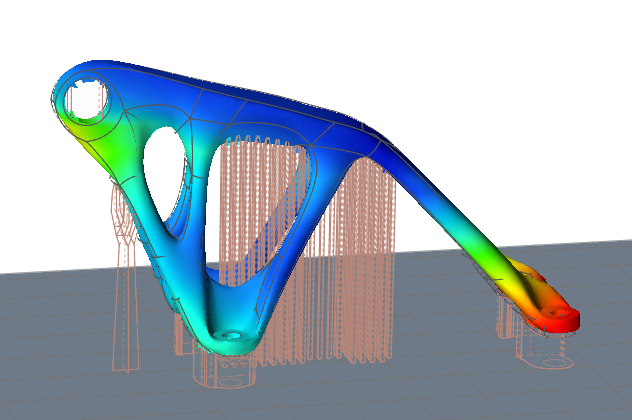

  3. 选择位移并查看结果。
    位移结果类型显示您的模型在 3D 打印过程中的位移或偏转量。模型中的红色最深的区域位移最大。

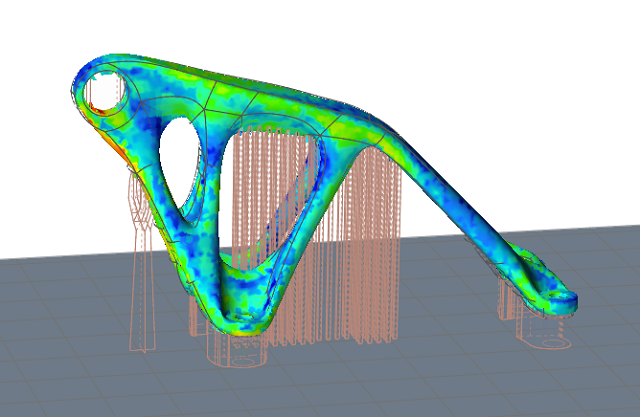

  4. 选择米塞斯等效应力并查看结果。
    米塞斯等效应力结果可以用来预测零件的性能和耐用度。显示为橙色和红色的区域已超过峰值应力。
  5. 要观察回弹对模型的影响，请从阶段菜单中选择回弹。播放回弹结果的动画。
