HelicalGear

モデル要素はすば歯車要素を指定します。

クラス名

HelicalGear

説明

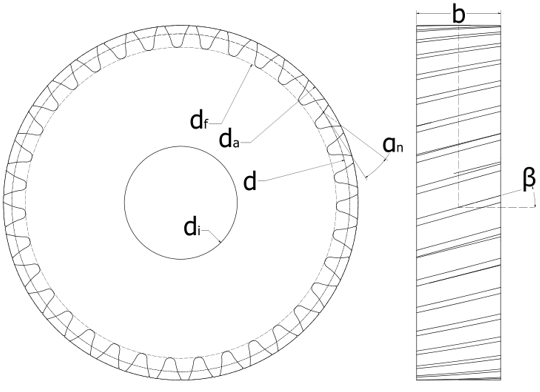

HelicalGearは、以下の寸法で定義されます（コメント9をご参照ください）：

属性

下の表に、HelicalGearクラスの属性をまとめます。


Variable	型	注釈	記号
id	Int()	一意の識別番号。
label	Str()	歯車要素の記述子。
rm	Reference("Marker", required=True)	歯車要素の参照マーカー。このマーカーは、歯車の中心を指します。歯車の向きを定義します（参照マーカーのz軸は歯車のアキシャル軸です）。
module	Double(required=True)	歯車の歯直角モジュール。	$m_{n}$
num_of_teeth	Int(required=True)	歯車の歯数（コメント7をご参照ください）。	$z$
pressure_angle	Double(required=True)	歯直角圧力角（度単位）。	$a_{n}$
helix_angle	Double(required=True)	ピッチ円直径でのねじれ角（度単位）。	$β$
width	Double(required=True)	歯車要素の幅。	$b$
addendum_coefficient	Double(1.0)	基準ラックの歯先のたけ係数。	$h_{a}^{*}$
dedendum_coefficient	Double(1.25)	基準ラックの歯元のたけ係数。	$h_{f}^{*}$
tool_tip_radius_coefficient	Double(0.38)	基準ラックの工具先端半径係数。	$r_{f}^{*}$
profile_shift_coeff	Double(0.0)	歯車の転位係数（コメント6をご参照ください）。	$x^{*}$
hub_diameter	Double(0.0)	歯車の内径 / 外径（コメント8をご参照ください）。	$d_{i / o}$
backlash_ratio	Double(0.04)	小歯車の円周方向のバックラッシュ比。範囲は0.03～0.05とする必要があります（コメント2をご参照ください）。	$j^{*}$
addendum_lowering	Double(0.0)	転位による歯車の歯先のたけの変化（コメント1、3をご参照ください）。	$k m$
connection_part	Reference("Part", required=True)	歯車に結合されるパート。
connection_type	Enum("REVOLUTE FIXED", default=" FIXED ")	歯車と結合パート間の結合タイプ。
num_curve_segments	Int(10)	歯車のインボリュート形状に沿ったメッシュセグメントの数。不均一メッシュを使用した場合、このパラメータは常に偶数になります（この形状は、2つの対称な領域に分割されます）。
num_width_segments	Int(20)	歯車の幅に沿ったメッシュセグメントの数。
non_uniform_factor	Double(1.2)	メッシュの不均一性の係数を定義します。Triamesh要素の長さは、前の要素長さにこの係数を掛けた値となります。均一メッシュには1.0を使用します。
density	Double()	歯車の材料の密度（4をご参照ください）。
export_graphic	Bool(False)	歯車の形状を*.stlファイルにエクスポートします。このファイルはHyperMeshで再メッシュすることができます。
export_parameters	Bool(False)	計算した歯車のパラメータを*.jsonファイルにエクスポートします。

例

g = HelicalGear(
    id=1,
    label='Helical gear',
    rm=Marker(part=ground),

    module=1.0,
    num_of_teeth=17,
    pressure_angle=20.0,
    helix_angle=15.0,
    width=10.0,

    addendum_coefficient=1.0,
    dedendum_coefficient=1.25,
    tool_tip_radius_coefficient=0.38,
    profile_shift_coeff=0.0,

    addendum_lowering=0.0,
    backlash_ratio=0.04,
    hub_diameter=0.0,

    connection_part = b_shaft,
    connection_type='FIXED',

    num_width_segments=20,
    num_curve_segments=10,
    non_uniform_factor=1.2,

    density=7.85e-06,

)
