OS-E：0165 2つの同心円状リングでの接触のスムージング

接触のスムージングは、接触のソリューションの精度を高めるのに有益です。2つの同心円状リングを互いに押し合う強制変位を使用することで接触させます。NLOUTエントリの使用により、連続的な増分にわたるSPC反力の進行を検討します。

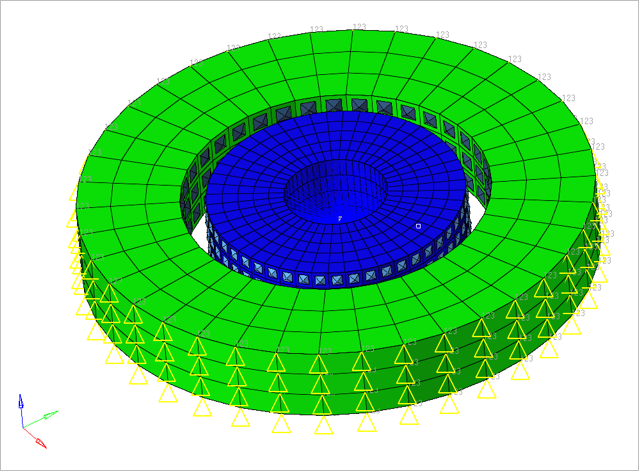

図 1. FE Model


Model Files

開始前に、この例で使用するファイルを作業ディレクトリにコピーしてください。

モデル概要

接触を伴う大変位非線形解析を実行します。強制変位がRBE2の中心に付与され、内側のリングが外側のリングに向かって押されます。外側のリングの外表面は、並進方向を拘束されています（図 1）。
FE Model
要素タイプ
CHEXA
CPENTA
線形材料プロパティは：
MAT1
ヤング率
2.1E+5
ポアソン比
0.3
大変位非線形静解析
NLSTAT
LGDISP
非線形パラメータ
NLPARM
NLOUT
NLADAPT

結果

SPCFORCEの結果を図 2に、（a）スムージングアクティブ、（b）スムージング非アクティブの場合について示します。
注: 接触のスムージングのアクティブ化は、SPC反力結果を向上させています。
SPC反力の出力プロットは、接触のスムージングがONの場合によりスムーズな曲線を示します。

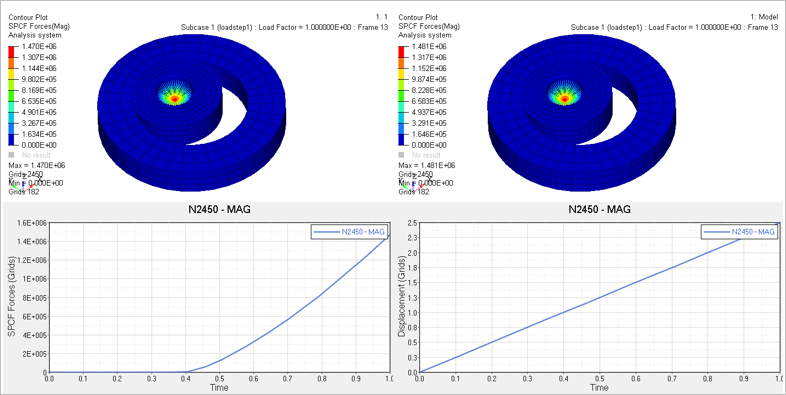

図 2. (A) スムージングはアクティブ (b) スムージングは非アクティブ
