显示 Fluids 结果

在分析浏览器中查看 Fluids 仿真的结果。

在 Fluids 功能区，选择分析工具组中的查看 Fluids 结果工具。

提示：要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。

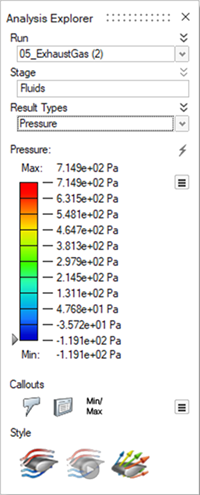

“分析浏览器”选项

“分析浏览器”包括下列选项。

运行

默认情况下，模型视窗中会显示最新的分析运行。要查看另一个分析的结果，请点击“分析浏览器”顶部运行列表中相应选项。

要从分析浏览器中删除运行，请右键点击相应的运行名称，然后选择删除运行。

结果类型

Fluids 分析会生成多种不同的结果类型，包括：压力、速度和温度。点击结果类型列表中的对象，查看相应的结果。

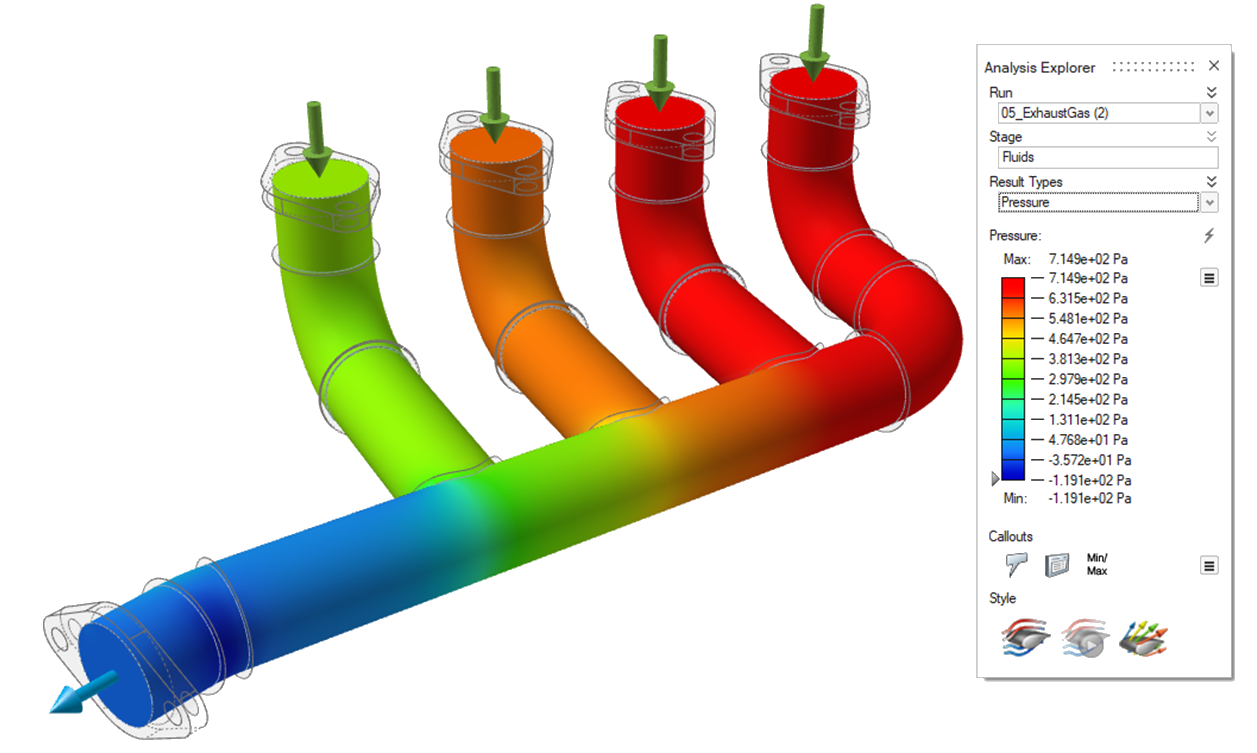

压力

压力结果类型显示仿真域中静态压力的空间变化。模型中最红的区域压力最大。

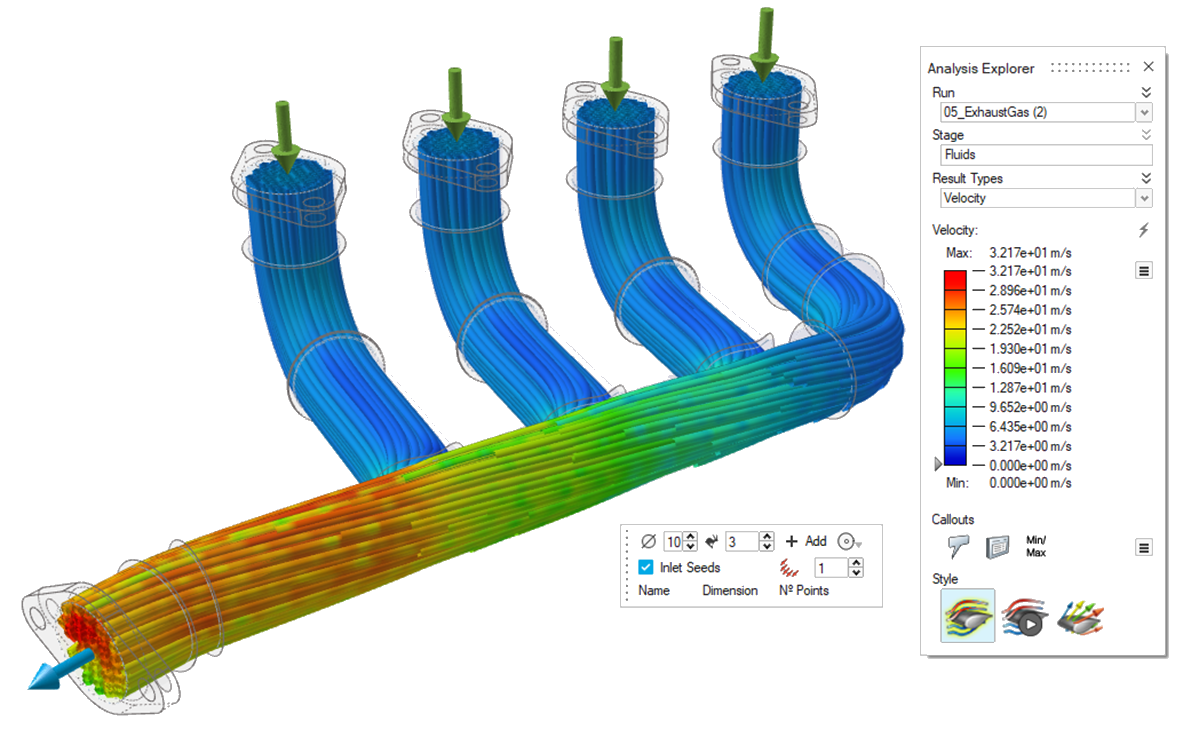

速度

速度结果类型显示流体区域中的速度大小。模型中最红的区域速度最快。

注：下图启用了静态流线开关。

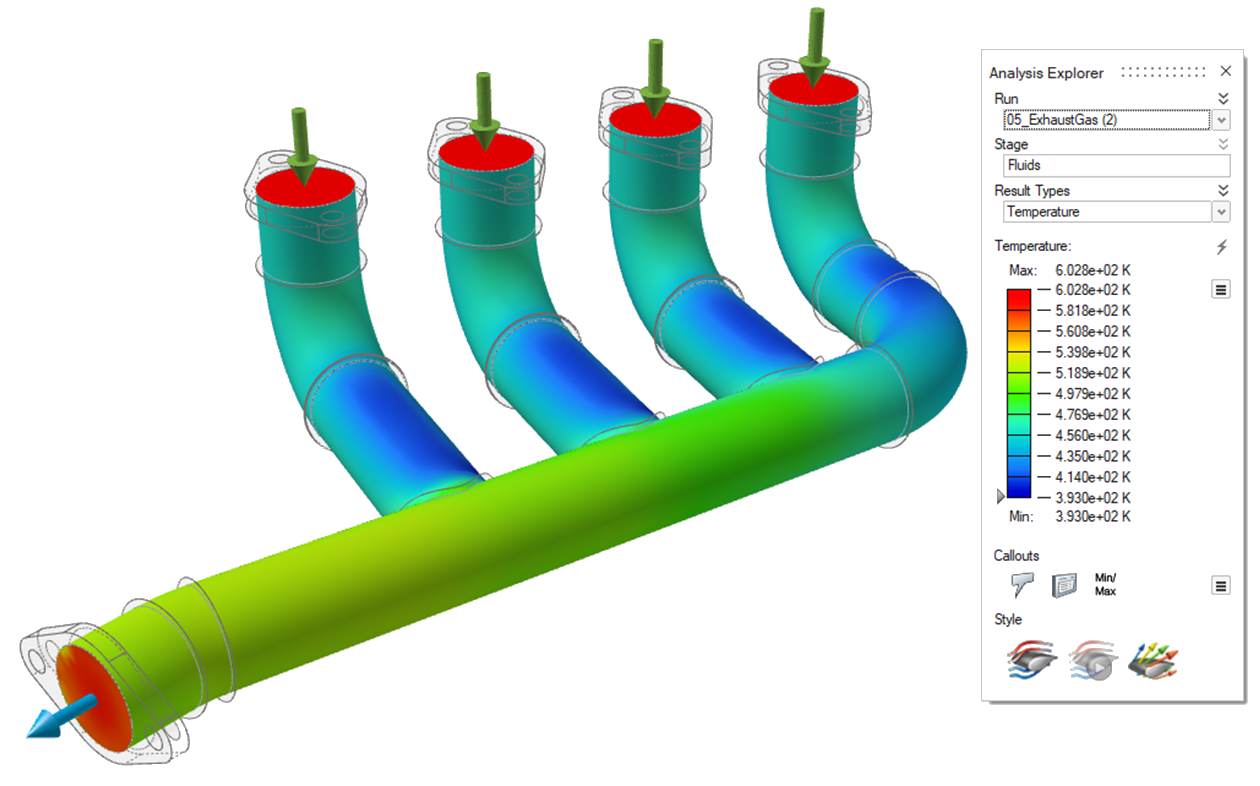

温度

温度结果类型显示流体和实体中温度的空间变化。模型中最红的区域温度最高。

结果滑块

结果滑块可伸缩，为选定的结果类型提供了一个颜色渐变梯度条。


要	则
更改结果滑块的上边界或下边界	点击该边界并输入一个新值。点击重置按钮，恢复默认值。
过滤结果，这样便可遮盖模型中结果大于指定值的区域	点击并拖动结果滑块上的箭头。要遮盖结果小于指定值的区域，点击并选择翻转蒙板。选择箭头来输入指定值。
更改结果类型的图例颜色	点击结果滑块旁边的图标并选择图例颜色。
启用图例的最大值和最小值以随着每个动画步骤而改变	点击结果滑块旁边的图标并选择动态图例。
反转结果滑块颜色的默认含义注：默认情况下，红色表示高，绿色表示中，蓝色表示低。	点击结果滑块旁边的图标并选择反转颜色。反转颜色将使蓝色表示高，绿色表示中，红色表示低。

显示/隐藏单元

当“分析浏览器”处于激活状态时，模型视窗左下角的视图控制下面即会出现另一个显示/隐藏单元图标。

数据明细

添加视觉数据明细以在分析结果上显示的目标点。


选项	描述	注意
创建、显示和隐藏数据明细	选择创建数据明细；选择显示和隐藏数据明细。	点击图标，然后点击模型上的一个点来创建数据明细。创建数据明细后，点击图标以在模型视窗中显示/隐藏数据明细。
列出数据明细	在表格显示已创建的所有数据明细，包括结果类型和值。每个数据明细都对应选中的运行和载荷工况。	点击图标以在模型视窗中显示/隐藏数据明细。选择一行，即可在模型视窗中选中相应的数据明细。点击列标题，为该列排序。点击可在升序和降序之间切换。右键点击一个列标题即可更改要显示的结果类型并为列排序。
最小/最大数据明细	创建一个数据明细，显示所选结果类型的最小值/最大值的出现位置。注：选中安全系数后，即显示最小值。	当您点击图标时，模型上会自动生成数据明细。点击模型视窗中的最小/最大数据明细，在同一位置创建一个常规数据明细。
绘制	显示为结构分析所定义的数据明细的时间关系图。对“结果类型”选项所做的更改将与“分析浏览器”上的设置同步。使用该选项可以将多个混合类型的图表放在一个页面上。注：要在运动分析回放时显示数据明细图表，请右击图表，然后选择在分析中显示。	此选项仅可用于运动零件分析结果。
动态数据明细	显示现有数据明细中各种结果类型的结果。注：如果您在数据明细中启用了“对比结果”功能，则数据明细将变为静态。	创建了特定结果类型的数据明细后，点击图标，然后选择一个不同的结果类型。数据明细中的值反应了新的结果类型。

类型选项

将结果可视化为静态流线、动画流线或矢量。您也可以对流线或矢量进行编辑。


选项	描述	小对话框选项

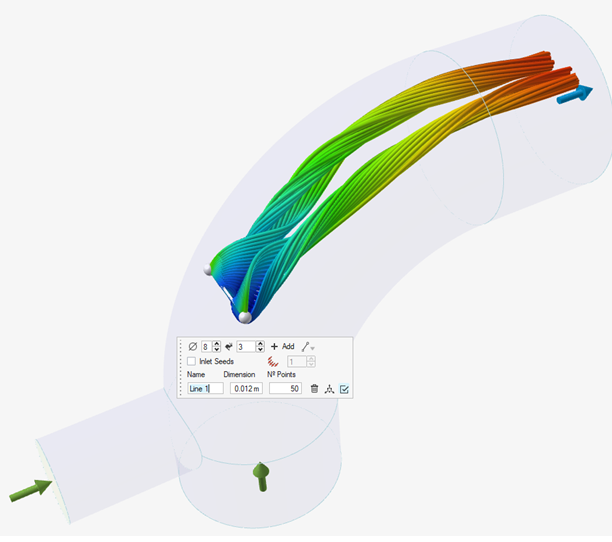

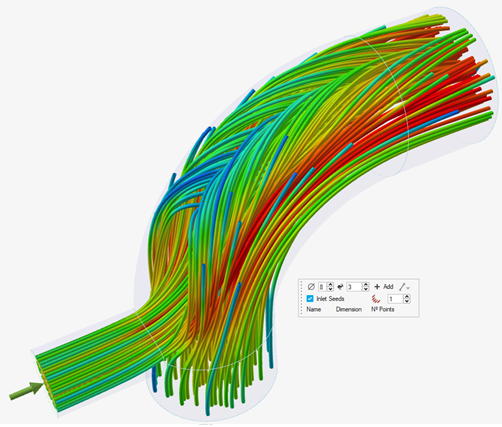

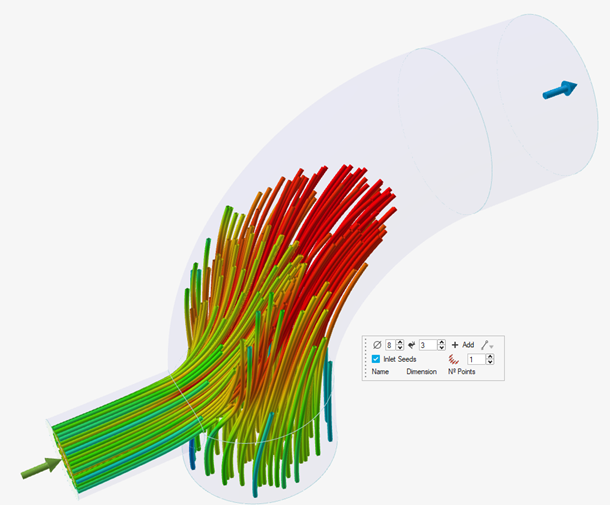

静态流线	将结果可视化为静态流线。在小对话框中，可调整以下参数：直径：定义渲染为管道的每条流线的直径。密度：定义显示的流线密度。	要访问流线的小对话框选项，请选择静态流线图标。您可以使用小对话框选项添加和编辑模型的局部流线：名称: 输入新流线区域的名称。尺寸：定义新流线区域中流线之间的距离。点数量：输入您想要在新的流线区域中创建的流线数量。入口初始点：切换此开关以显示或隐藏模型中的流线。添加区域：添加局部流线区域。线性：选择以可添加线性流线的局部区域。圆形：选择以添加圆形流线区域。查看/隐藏流线区域：启用此开关可查看对应的流线区域。关闭可隐藏。移动：选择以打开移动工具来重新定位流线区域。下图包含了本地创建的流线：
动画流线	仅在流线启用时可用。点击一次该图标可将结果可视化为动画流线。再次点击该图标可跳到动画的末尾。

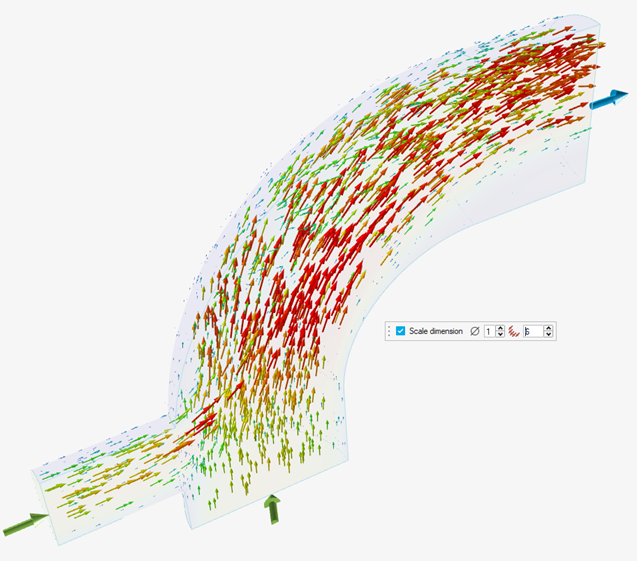

矢量	将结果可视化为矢量。在小对话框中，可调整以下参数：长度：定义每个矢量的长度。密度：定义显示的矢量密度。	要访问矢量的小对话框选项，请选择矢量图标。使用小对话框选项来编辑矢量：比例尺寸尺寸密度

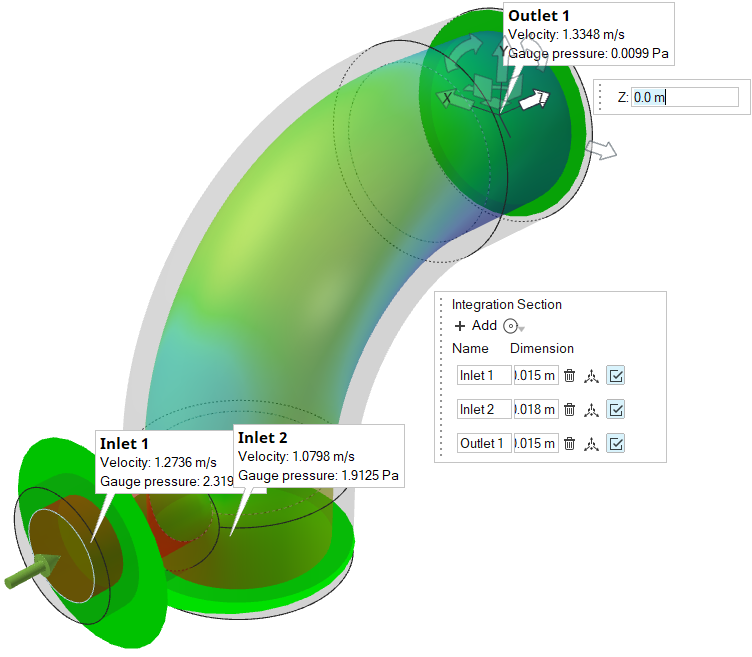

集成区域	将流体域的一段区域的平均速度/流速可视化。	要访问集成区域的小对话框选项，请选择集成区域图标。使用小对话框选项创建和编辑区域。使用移动工具来平移、旋转或调整区域的大小。
