FEジオメトリ

FEジオメトリはメッシュの上にトポロジーを乗せたもので、CADとメッシュは一体として存在していることになります。FEジオメトリの目的は、CADジオメトリを持たないFEモデルに、頂点、エッジ、サーフェス、ソリッドを追加することです。

ツールやワークフローは、CADとFEで同じように操作できます。FEジオメトリでは、トポロジーをベースのため、メッシュの選択が容易になります。

FEジオメトリは、1Dおよび2D要素に使用することができます。関連するCADがない場合は、FEジオメトリを使用することをお勧めします。

FEジオメトリの作成

HyperMeshのツールでのFEジオメトリの作成は、File > Preferences > Geometryで制御します。

作成モードがCAD geometryに設定されている場合、作成されたすべてのポイント、ライン、サーフェス、およびソリッドは、CADジオメトリとなります。

作成モードがFE geometryに設定されている場合、作成されたすべてのポイント、ライン、サーフェス、およびソリッドは、FEジオメトリとなります。

Midmeshのデフォルトの抽出出力は、FEジオメトリのみとなります。

ツールおよびワークフローに適用される作成ルール

  1. 入力がCADジオメトリの場合、出力されるジオメトリは、CADジオメトリです。

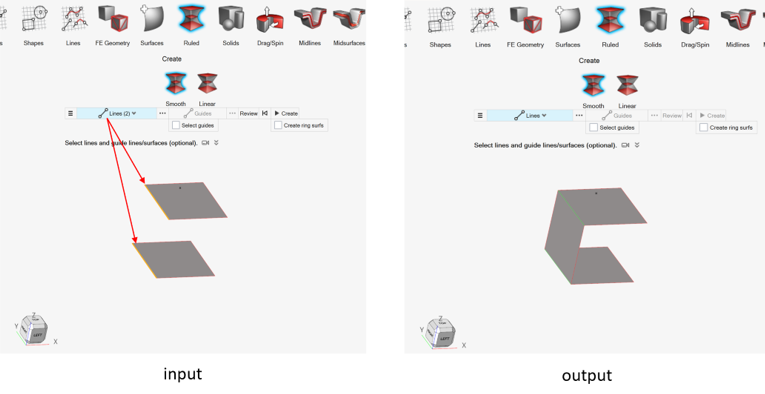

    2つのCADエッジからの補間サーフェスの作成では、CADジオメトリサーフェスが生成されます。
    図 1.


  2. 入力がFEジオメトリの場合、出力されるジオメトリは、FEジオメトリです。

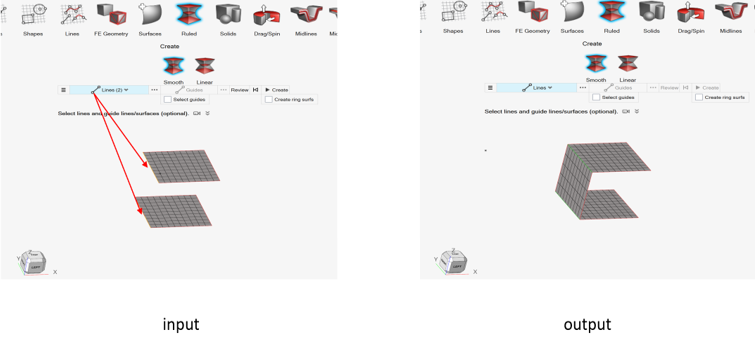

    2つのFEジオメトリエッジからの補間サーフェスの作成では、FEジオメトリサーフェスが生成されます。
    図 2.


  3. 混合入力（CADジオメトリ＋FEジオメトリ）の場合、期待される出力はプリファレンスの HyperMesh > Geometry > Geometry Creation: Create modeオプションで定義されます。
    以下も同様です：
    • 混合選択（CADエッジとFEジオメトリエッジ）からの補間サーフェスの作成
    • コンポーネント内またはコンポーネント間の連続性
    • 浮遊節点の位置
    • 構造節点（関連なし）選択

    CADエッジ / CADライン選択はCADサーフェスになります。

    FEエッジ / FEライン選択はFEサーフェスになります。

    図 3.


FEトポロジーのリビジョン

HyperMeshのツールでのFEトポロジーのリビジョンは、File > Preferences > Meshingで制御します。

FEトポロジーのリビジョンには、3つの方法のいずれかを使用できます。

Keep mesh
FEトポロジーのリビジョンで既存のメッシュを維持します。
Remesh
FEトポロジーのリビジョンで周辺のメッシュをリメッシュします。
Rebuild
FEトポロジーのリビジョンで周辺のメッシュを再構築します。
Number of layers
トポロジーのリビジョンでリメッシュまたは再構築するゾーンを定義します。

FEジオメトリへの変換とFEジオメトリの更新

FE Geometryツールを使用することで、要素やCADサーフェスをFEジオメトリに変換したり、既存のFEジオメトリを更新することができます。

  1. Topology（トポロジー）リボンから FE Geometryツールをクリックします。
    図 4.


  2. 2次リボンからオプションを選択します。
    オプション説明
    From CAD

    		 変換するCADジオメトリを関連する要素と共に選択します。
    From Elements

    		 変換するジオメトリに関連付けられていない要素を選択します。

    ガイドバーのをクリックして、オプションを定義します。

    Create at features
    Simple - 隣接する要素間の法線の角度によってのみフィーチャーを特定する方法です。これに基づいてサーフェスが作成されます。

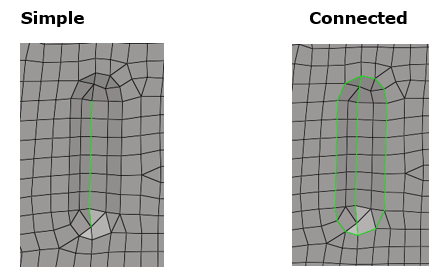

    Connected - どこにも属さない"orphan"エンティティ、または、閉じていないフィーチャーラインの作成を回避します。これは、微小領域結合のためのさらに厳密なチェックを行い、サーフェスの作成時に、途中で終了するフィーチャーやどのフィーチャーにも結合しないフィーチャーの作成を回避します。以下に例を示します：
    図 5.


    Edge feature angle
    隣接する要素の法線間の角度に基づくフィーチャー角度。設定に基づいて、サーフェス上にフィーチャーが作成されます。
    Vertex feature angle
    結合されるサーフェスに対する入力サーフェスの結合性を維持します。
    Allow open features
    このオプションでは、図 5のSimpleの例で示されているような孤立したフィーチャーエッジを作成できます。
    Create at component boundaries
    コンポーネントの境界を分離するフィーチャーエッジが作成される一方で、異なるサーフェスが作成されます。
    Create solids
    閉じたボリュームを形成する孤立した要素は、ソリッドに変換されます。
    Create at 1D elements
    1D要素でフィーチャーエッジが作成されます。
    更新（Update）

    		 更新する既存のFEジオメトリを選択します。

    サーフェスと要素を選択でき、上記オプションを使用して、新しいFEジオメトリを作成できます。

    “From Elements”の各オプションに加え、ガイドバーのをクリックすることで、以下を定義できます：

    Remove existing features
    FEジオメトリを作成する前に、既存のフィーチャーを削除できます。
    Create at selection boundaries
    要素の選択を考慮してフィーチャーエッジが作成されます。

FEジオメトリをサポートしていない機能

以下は、HyperMesh 2024でまだFEジオメトリをサポートしていない機能のリストです。

ジオメトリ

  • Extend：“Auto trim intersecting surface”オプションを使用したターゲットでのステッチはサポートされていません。
  • Offset
  • Drag/Spin：FEジオメトリソリッドのプレビューは使用できません。
  • Midlines：FEジオメトリソリッドはサポートされていません。
  • Midsurfaces
  • Split > Lines：FEジオメトリのライン分割はサポートされていません。
  • Split > Surfaces：拡張部のトリミングは、FEジオメトリではサポートされていません。
  • Split > Surfaces：“Trim both”は混合選択ではサポートされていません。
  • Split > Surfaces：“Self-intersecting surfaces”は混合選択ではサポートされていません。
  • Split > Surfaces：FEジオメトリを使用したCADの分割はサポートされていません。
  • Split > Plane：FEジオメトリのライン分割はサポートされていません。
  • Split > Plane：レビューはFEジオメトリのソリッド分割では使用できません。
  • Stitch：混合選択はサポートされていません。
  • Suppress：混合選択はサポートされていません。
  • Unsuppress
  • Fillets
  • Boolean
  • Plug
  • Defeature > Cuts、Small Features、Logos、Fillets and Batch
  • Preserve Edges

メッシュ

  • BatchmeshとRigid body meshingは、入力としてFEジオメトリをサポートしていません。
  • 要素チェック（F10）の1D & 2Dパネルで、FEジオメトリ要素にプロットコンターを割り当てることはサポートされていません。
  • Tetra：FEジオメトリソリッド要素の作成はサポートされていません。
  • Hex：FEジオメトリソリッド要素の作成はサポートされていません。
  • Solid Map：FEジオメトリソリッド要素の作成はサポートされていません。
  • Thin Solids：FEジオメトリソリッド要素の作成はサポートされていません。

Elements

  • Refine > Auto quads and Box
