設計変数のリンクとリンク解除

複数の設計変数を互いにリンクすると、探索全体を通じて、それらの値の関係性は必ず保持されます。これは、対称形状の場合や、2つの部品の板厚が同じであることがわかっている場合などに役立ちます。また、独立した変数を少なくすると、その探索で必要な実行の数を削減できます。

  1. 任意の入力ツールのサテライトアイコンをクリックします。
    Inputsダイアログが開きます。
  2. Detailsタブをクリックします。
  3. デザイン変数のLinks欄で、をクリックします。
  4. デザイン変数に、リンクしたいデザイン変数を選択します。
    選択されたデザイン変数がExpression欄に追加されます。

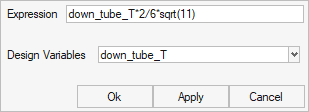

  5. オプション: 式を追加します。
    図 1.


    注: 式を追加しない場合、リンクされたデザイン変数は選択されたデザイン変数と等しく設定されます。
  6. OKをクリックします。

鏡面コピーされたパートの自動リンク

  1. 任意の入力ツールのサテライトアイコンをクリックします。
    Inputsダイアログが開きます。
  2. Detailsタブをクリックします。
  3. をクリックします。
  4. マイクロダイアログでPlaneをクリックします。
  5. モデリングウィンドウで面を選択します。
  6. マイクロダイアログでをクリックします。
    設計探索は、AIを使用して、選択した面の両側に一致するパートを特定します。終了すると、ダイアログが開き、一致するすべてのパートがミラーペアとしてリストアップされます。
  7. オプション: ミラーペアを選択すると、モデリングウィンドウの一致するパートがハイライトされます。
  8. リンクさせないミラーペアのSelect for Linkチェックボックスをオフにします。
  9. OKをクリックします。
