要素力（ベクトルプロット）

1D要素力と1D要素モーメントはベクトルとしてサポートされ、HyperViewのVectorパネルを使用してプロットできます。

この機能は、.op2ファイルと.xdbファイルでのみ使用できます。要素力と要素モーメントのデータは、NastranおよびOptiStructでケースコントロールコマンドのELFORCEまたはFORCEを使用して要求します。

この機能を使用するには、HyperViewでAdvanced Result-Mathテンプレートを使用してモデルファイルと結果ファイルを読み込みます。
図 1.

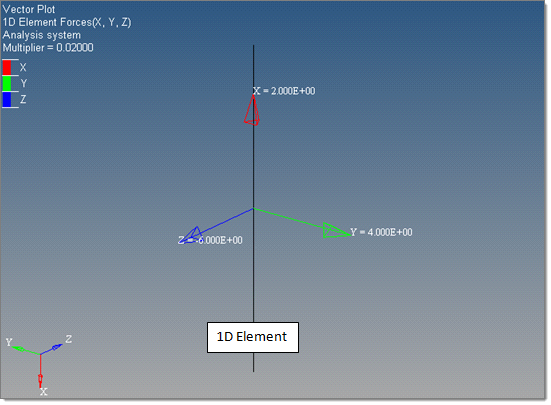

Vectorパネルで、1D Element Forces（v）または1D Element Moments（v）の結果タイプを選択し、Applyをクリックして、ベクトルプロットを作成します。対応する力またはモーメントのベクトルが1D要素の重心にプロットされます。
図 2.


1D Element Forces (v)および1D Element Moments (v)結果タイプには、サポートされているすべての1D要素タイプのX、Y、Z、および大きさの成分が含まれているため、複数の要素タイプの力結果を同時にプロットできます。

サポートされている要素タイプ

力とモーメントに対し、サポートされている要素タイプと対応する成分のマッピング情報を以下に示します。
表 1. CBAR
CBAR（力） 成分 マップされている結果
X Axial Force
Y Shear Plane 1
Z Shear Plane 2
CBAR（モーメント） 成分 マップされている結果
X Torque
Y Bending Plane 2

Average of End-A & End-B
Z Bending Plane 1

Average of End-A & End-B
表 2. CBEAM
CBEAM（力） 成分 マップされている結果
X Axial Force

Average of GA & GB
Y Shear Plane 1

Average of GA & GB
Z Shear Plane 2

Average of GA & GB
CBEAM（モーメント） 成分 マップされている結果
X Torque

Average of GA & GB
Y Bending Plane 2

Average of GA & GB
Z Bending Plane 1

Average of GA & GB
表 3. CROD
CROD（力） 成分 マップされている結果
X Axial Force
Y -
Z -
CROD（モーメント） 成分 マップされている結果
X Torque
Y -
Z -
表 4. CBUSH
CBUSH（力） 成分 マップされている結果
X Force-X
Y Force-Y
Z Force-Z
CBUSH（モーメント） 成分 マップされている結果
X Moment-X
Y Moment-Y
Z Moment-Z
表 5. CGAP
CGAP（力） プロット対象 F06
X Comp-X
Y Shear-Y
Z Shear-Z
CGAP（モーメント） プロット対象 F06
X -
Y -
Z -
表 6. CWELD
CWELD（力） 成分 マップされている結果
X Axial Force FX
Y Shear Plane 1 FY
Z Shear Plane 2 FZ
CWELD（モーメント） 成分 マップされている結果
X Torque MX
Y Bending Plane 2 MY

Average of End-A & End-B
Z Bending Plane 1 MZ

Average of End-A & End-B
表 7. CFAST
CFAST（力） 成分 マップされている結果
X Force - X
Y Force - Y
Z Force - Z
CFAST（モーメント） 成分 マップされている結果
X Moment - X
Y Moment - Y
Z Moment - Z
