グローバルボクセルメッシュの作成

このチュートリアルを開始する前に、本チュートリアルで使用されるファイルを作業ディレクトリにコピーしてください:
  1. HyperMesh 2024を開始します。
  2. Design_Space_Topology.hmモデルファイルを開きます。

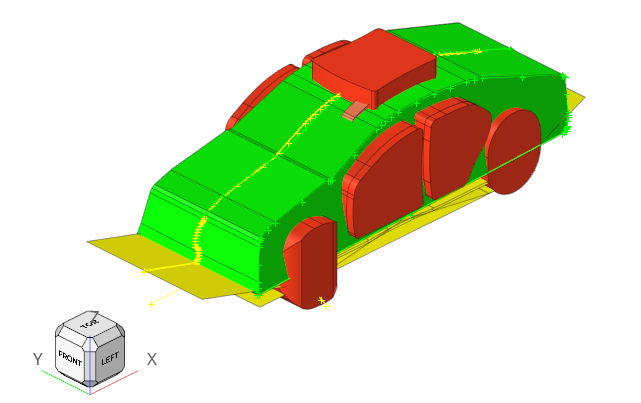

    図 1.


  3. Design Space（設計空間）リボンをクリックします。
  4. Globalツールをクリックし、グローバルボクセルメッシュを作成します。
    図 2.


  5. ガイドバーのをクリックし、ボクセルサイズを30に設定します。
    その他のオプションはデフォルトのままにしてください。
    図 3.


  6. Includeの隣にあるをクリックし、auto 1を選択し、OKをクリックします。

    また、モデリングウィンドウからインクルードするコンポーネントを選択することもできます。

  7. Excludeの横にあるをクリックしauto 1以外のすべてのコンポーネントを選択し、OKをクリックします。

    同様に、モデリングウィンドウから直接コンポーネントをピックすることもできます。

  8. オプション: 対称面を指定します。
    1. ガイドバーのSymmetryをクリックします。
    2. ブラウザで右クリックし、Create Newを選択します。
    3. ベクトルツールの原点として、下図の節点を選択します。

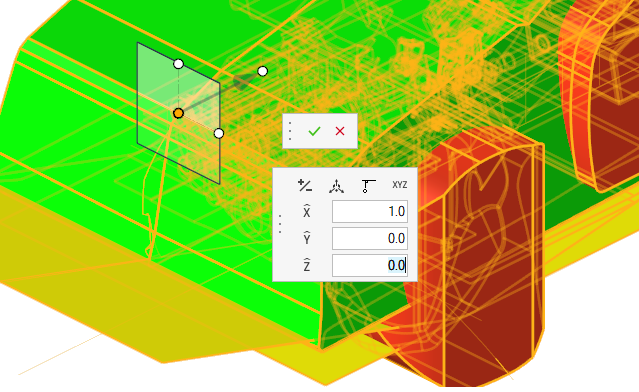

      図 4.


    4. X、Y、Zの各フィールドに0,1,0 を入力してベクトルの向きを決め、をクリックします。
      ベクトルツールの向きによって、どちらが親になるかが決まります。この場合、ベクトルツールが右向きなので、左側が親になります。

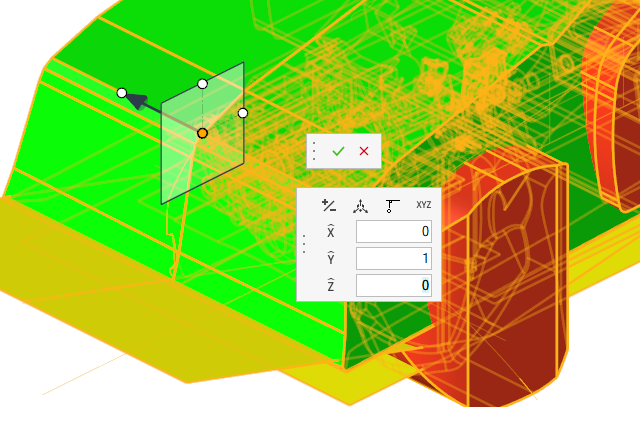

      図 5.


  9. ガイドバーのCreate（作成）をクリックし、ボクセルメッシュを作成します。
    図 6.
