变形

在指定区域(变形区)内扭曲、弯曲或锥化零件。

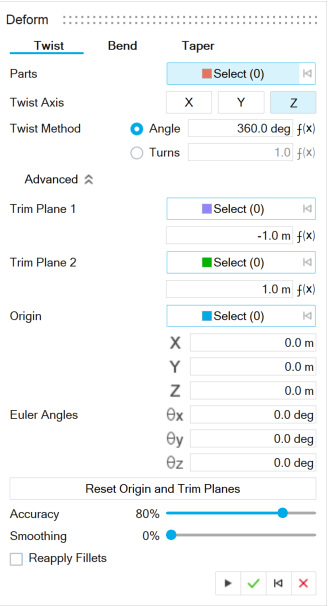

扭转

沿轴扭转一个或多个零件。

  1. 在“几何”功能区上,选择变形工具。

    提示: 要查找并打开工具,按 Ctrl+F。更多信息请见查找和搜索工具
  2. 在操作面板中,选择扭转选项卡。

  3. 选择一个或多个零件.
  4. 选择扭转轴:
    • X:使零件相对于 x 轴变形。
    • Y:使零件相对于 y 轴变形。
    • Z:使零件相对于 z 轴变形。
  5. 选择扭转方法:
    • 角度:角度和转数相互依赖。如果编辑角度,转数会自动更新,反之亦然。
    • 圈数:角度和转数相互依赖。如果编辑角度,转数会自动更新,反之亦然。
  6. 配置高级选项:
    提示: 要修改变形区域,请调整修剪平面 1 和 2。
    选项 说明
    修剪平面 1 选择修剪平面 1:选择一个点来定位修剪平面 1。变形将应用于修剪平面 1 和修剪平面 2 之间。

    修剪平面 1 偏移距离:输入修剪平面 1 和原点之间的偏移距离。

    修剪平面 2 选择修剪平面 2:选择一个点来定位修剪平面 2。变形将应用于修剪平面 1 和修剪平面 2 之间。

    修剪平面 2 偏移距离:输入修剪平面 2 和原点之间的偏移距离。

    原点 选择原点:选择一个点作为原点。修剪平面 1 和修剪平面 2 从变形的原点偏移。调整原点以同时移动两个修剪平面。
    欧拉角度

    X

    输入原点的 X 轴坐标。

    Y

    输入原点的 Y 轴坐标。

    Z

    输入原点的 Z 轴坐标。

    θx

    输入全局 x 轴旋转角度。

    θy

    设置全局 y 轴旋转角度。

    θz

    设置全局 z 轴旋转角度。

    重置原点和修剪平面 将原点和修剪平面重置到默认位置。
    精确度 修改公差。最大值为 100%。更改精确度 [%] 可能会降低运算速度或导致运算失败。
    平滑化 平滑起点和终点的扭转,其中 100% 对应于最大平滑。更改此值可能会导致扭转失败。
    重新应用倒角 重新应用倒角操作。
  7. 鼠标右击划过勾选标记以退出,或双击鼠标右键。

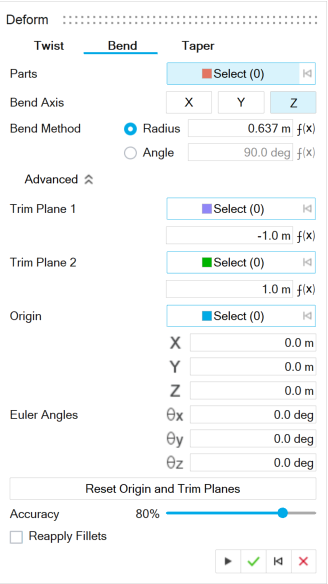

弯曲

相对于轴弯曲一个或多个对象。

  1. 在“几何”功能区上,选择变形工具。

    提示: 要查找并打开工具,按 Ctrl+F。更多信息请见查找和搜索工具
  2. 在操作面板中,选择弯曲选项卡。

  3. 选择一个或多个零件。
  4. 选择弯曲轴:
    • X:使零件相对于 x 轴变形。
    • Y:使零件相对于 y 轴变形。
    • Z:使零件相对于 z 轴变形。
  5. 选择弯曲方法:
    • 半径:输入弯曲半径。
    • 角度:输入弯曲角度。
  6. 配置高级选项:
    提示: 要修改变形区域,请调整修剪平面 1 和 2。
    选项 说明
    修剪平面 1 选择修剪平面 1:选择一个点来定位修剪平面 1。变形将应用于修剪平面 1 和修剪平面 2 之间。

    修剪平面 1 偏移距离:输入修剪平面 1 和原点之间的偏移距离。

    修剪平面 2 选择修剪平面 2:选择一个点来定位修剪平面 2。变形将应用于修剪平面 1 和修剪平面 2 之间。

    修剪平面 2 偏移距离:输入修剪平面 2 和原点之间的偏移距离。

    原点 选择原点:选择一个点作为原点。修剪平面 1 和修剪平面 2 从变形的原点偏移。调整原点以同时移动两个修剪平面。
    欧拉角度

    X

    输入原点的 X 轴坐标。

    Y

    输入原点的 Y 轴坐标。

    Z

    输入原点的 Z 轴坐标。

    θx

    输入全局 x 轴旋转角度。

    θy

    设置全局 y 轴旋转角度。

    θz

    设置全局 z 轴旋转角度。

    重置原点和修剪平面 将原点和修剪平面重置到默认位置。
    精确度 修改公差。最大值为 100%。更改精确度 [%] 可能会降低运算速度或导致运算失败。
    重新应用倒角 重新应用倒角操作。
  7. 鼠标右击划过勾选标记以退出,或双击鼠标右键。

温度梯度

使一个或多个对象向一端逐渐变小。

  1. 在“几何”功能区上,选择变形工具。

    提示: 要查找并打开工具,按 Ctrl+F。更多信息请见查找和搜索工具
  2. 在操作面板中,选择温度梯度选项卡。

  3. 选择一个或多个零件。
  4. 选择锥化轴:
    • X:使零件相对于 x 轴变形。
    • Y:使零件相对于 y 轴变形。
    • Z:使零件相对于 z 轴变形。
  5. 定义锥度系数
  6. 配置高级选项:
    提示: 要修改变形区域,请调整修剪平面 1 和 2。
    选项 说明
    修剪平面 1 选择修剪平面 1:选择一个点来定位修剪平面 1。变形将应用于修剪平面 1 和修剪平面 2 之间。

    修剪平面 1 偏移距离:输入修剪平面 1 和原点之间的偏移距离。

    修剪平面 2 选择修剪平面 2:选择一个点来定位修剪平面 2。变形将应用于修剪平面 1 和修剪平面 2 之间。

    修剪平面 2 偏移距离:输入修剪平面 2 和原点之间的偏移距离。

    原点 选择原点:选择一个点作为原点。修剪平面 1 和修剪平面 2 从变形的原点偏移。调整原点以同时移动两个修剪平面。
    欧拉角度

    X

    输入原点的 X 轴坐标。

    Y

    输入原点的 Y 轴坐标。

    Z

    输入原点的 Z 轴坐标。

    θx

    输入全局 x 轴旋转角度。

    θy

    设置全局 y 轴旋转角度。

    θz

    设置全局 z 轴旋转角度。

    重置原点和修剪平面 将原点和修剪平面重置到默认位置。
    精确度 修改公差。最大值为 100%。更改精确度 [%] 可能会降低运算速度或导致运算失败。
    重新应用倒角 重新应用倒角操作。
  7. 鼠标右击划过勾选标记以退出,或双击鼠标右键。
