編集

指定された範囲および方向内でカーブを編集します。

  1. 編集するカーブを1つまたは複数選択します。
    ヒント: プロットウィンドウ全体で選択領域をクリック＆ドラッグすることで、表示されているすべてのカーブを選択できます。選択されているカーブの数が、編集ガイドバーのカーブ欄に表示されます。
  2. 線グラフリボンでEditツールをクリックします。
    図 1.
    Edit ガイドバーが表示されます。
    図 2. ガイドバーの編集


  3. 次のいずれかの方法で、カーブデータを編集する範囲を定義します：
    1. オプションメニュー（）からFromとToの値を入力し、範囲を定義します。
      重要: Interpolateが選択されている場合は、FromまたはToの値を使用してポイントが挿入されます。このオプションが選択されていない場合は、選択されたカーブについて、FromとToの値に基づき、最も近いポイントが検出されます。
    2. プロットウィンドウ内でスライダーバーをドラッグし、範囲を定義します。
    3. スライダーバーをクリックすると、スライダーバーの現在位置を示すマイクロダイアログが表示されます。X欄に新しい値を入力すると、スライダーバーが移動します。
      マイクロダイアログで、スライダーモードを選択します。選択したら、矢印をクリックしてスライダーバーを移動します。
      図 3. 編集ガイドバーマイクロダイアログ


      Step
      欄で指定されたステップ値にスライダーバーを移動します。
      Peak
      カーブ上の次に高いポイントにスライダーバーを移動します。
      Valley
      カーブ上の次に低いポイントにスライダーバーを移動します。
      Snap To
      範囲の値が選択されたカーブ上の既存ポイントとなるように強制的に設定されます。画面上のレンジ（範囲）バーを移動し、カーブポイントを探してください。
  4. フィルタメニューから、次のいずれかの操作を選択します：
    Trim
    選択された範囲外のデータを削除します。
    Delete
    選択された範囲内でデータを削除しますが、この操作により作成されたギャップは埋めません。Deleteは、カーブの始点または終点にのみ使用できます。
    Hide
    選択された範囲内のカーブポイントの表示をオフにしますが、この操作により作成されたギャップは埋めません。
    Replace
    Expressionをクリックすると、選択された範囲内のポイントを数式で置き換えます。指定された範囲内のカーブポイントを（ポイントごとに）任意の数式に置き換えることもできます。数式が、選択された範囲内のポイントを置き換えます。たとえば、-yと指定すると、選択された範囲内のすべてのポイントがx軸を中心にして反転されます。y+1と指定すると、選択された範囲が1だけ上に移動されます。
    Bridge
    選択された範囲に渡って、カーブを線形的にブリッジします。これにより、選択された範囲内のデータがポイントごとに直線と置き換えられます。
    Shift/Delete
    選択された範囲内でデータを削除し、この操作により作成されたギャップを埋めます。
  5. Proceed、をクリックして操作を完了します。

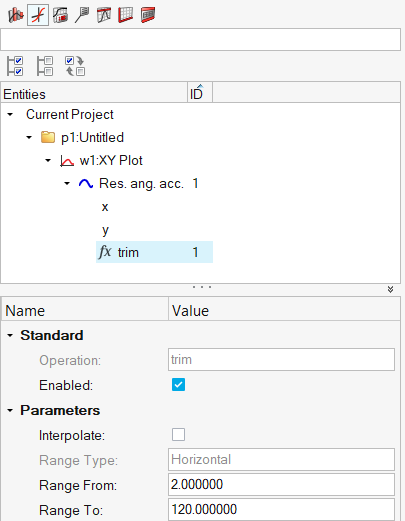

    注: Plotブラウザで編集済みのカーブを選択し、実行された操作とその関連データを表示します。
    図 4.


    ヒント: Plotブラウザから編集ガイドバーを表示するには、カーブを選択して右クリックし、Edit Curvesを選択します。
  6. Resetをクリックすると、ガイドバーのオプションがリセットされます。
