フラッターカーブのインポートとプロット

Flutter Curveツールを使用して、フラッター解析の結果から選択した結果量のクロスプロットを作成することで、フラッターデータを処理することができます。

Aeroelasticityリボンから Flutter Curveツールをクリックします。
選択を行います。
Plotをクリックします。

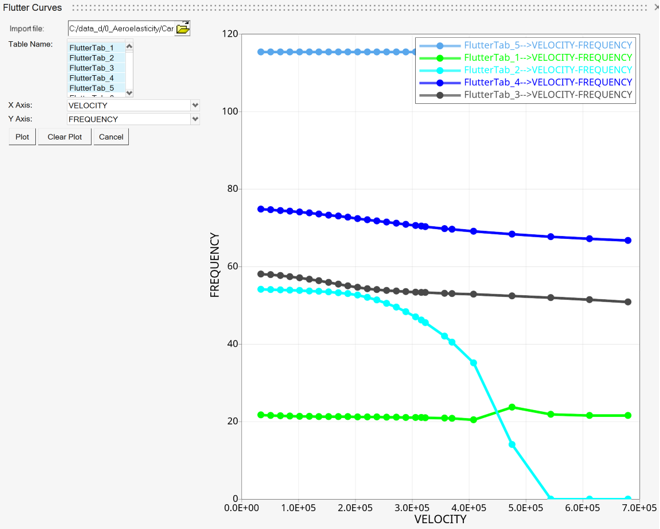

図 1.
サポートされるOptiStructソルバーカード:
- OptiStructバルクデータカード
  - FLUTTER
    - フラッター解析のためのフラッター荷重定義
  - FLFACT
- 解析コントロール
  - ANALYSIS = FLUTTER
  - AEROF
  - APRESS
  - AESYMXY
  - AESYMXZ
