アセンブリツール

.csvファイルの定義からアセンブリ構造を作成します。

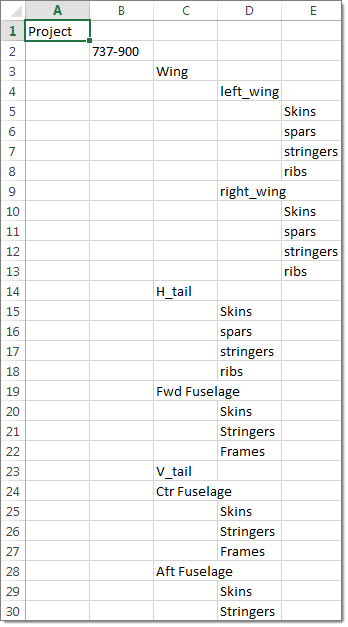

AssemblyブラウザまたはPartブラウザ（Moduleブラウザ）を使用して、PDMシステムに類似したアセンブリ構造（製品構造）を作成できます。どちらのツールも、以下に示す同じ.csvファイルフォーマットを使用して提供されます。このファイルをインポートすると、このツールによってデータベースに製品構造が自動的に作成されます。アセンブリツリーにコンポーネントをドラッグ＆ドロップして、CADやPDMの製品構造と同じようにモデルを編成できます。

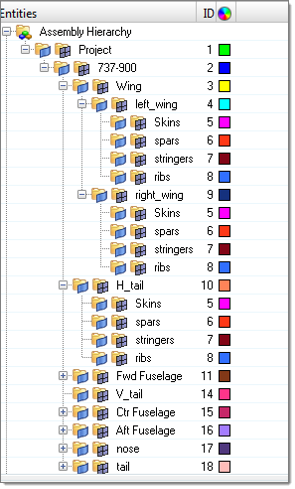

この.csvファイルをアセンブリまたはパートとしてインポートすると、Assemblyブラウザ（アセンブリcsv）またはPartブラウザ（パートcsv）に次の編成が得られます。

航空宇宙コンポーネントの編成

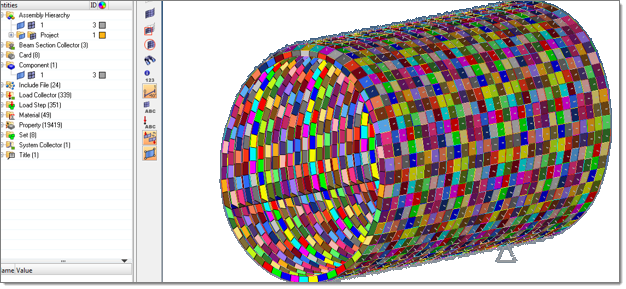

このツールを使用して、ソルバーのデータファイルからインポートしたモノリシックFEモデルを、適切なHyperMeshコンポーネントに分割します。これらのコンポーネントを手動でアセンブリ製品構造に移動して、実際に使用する航空宇宙モデルを作成します。モノリシックFEモデルを各コンポーネントに分割するうえで使用できる役に立つ方法が2つあります。1つは座標系を使用する方法で、もう1つはID範囲を使用する方法です。

座標系を使用する方法

シェルモデルとビームモデルは、局所座標系を使用して分割できます。

Assembly > Organize Aero Components Using Cord-Systemをクリックします。
編成する局所座標系と要素を選択します。空のコンポーネントを作成し、そこで座標系を使用してこれらの要素を分割する必要があります。これらの要素は（角度偏差のトレランスの範囲内で）座標系の方向に基づいて分離され、空のコンポーネントに移動します。

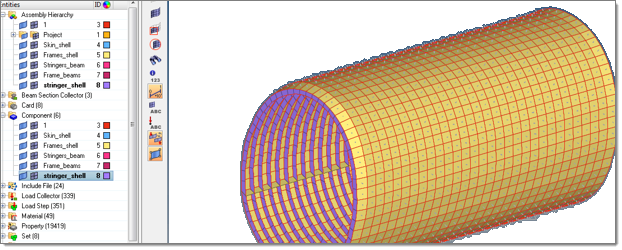

図 4. 局所座標系の方向を使用してモデルがコンポーネントに分割される

ID範囲を使用する方法

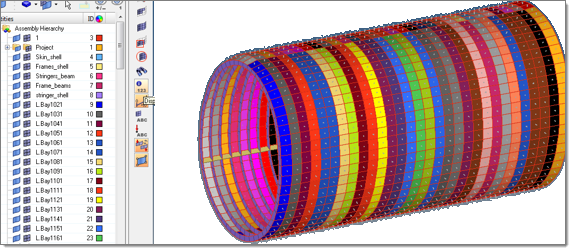

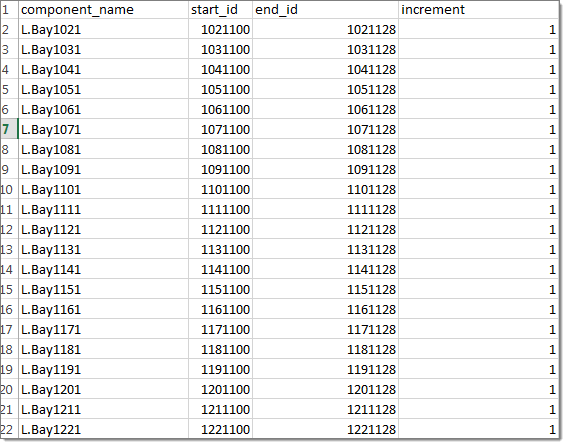

航空宇宙業界のユーザーは、固有のコンポーネント群にID範囲を割り当てることが普通です。.csvファイルにあるこのような定義を使用して、その.csvファイルで定義されている名前のコンポーネントに、要素が自動的に分割されます。
