ドキュメントレポートの作成
このチュートリアルでは、Loop resultsとEntity overview モジュールを使用して、Aドキュメントレポートを作成、実行、およびエクスポートする方法を学習します。
このチュートリアルを開始する前に、本チュートリアルで使用されるファイルを作業ディレクトリにコピーしてください:
Documentレポートの作成
本演習では、チャプター、画像、テキスト、テーブルおよびモジュールを使ったDocumentレポートツリーの作成、レポートアイテムの実行、およびDocumentレポートのエクスポートを行います。
レポートの起動
本ステップでは、HyperMeshでレポートを起動します。
- HyperMeshを開始します。
- Reportリボンを開きます。
-
メニューバーから を選択します。
Open Session Fileダイアログが開きます。
-
ブラウズしてReport_Tutorial_Session.mvwファイルを選択します。
ファイルがグラフィックスウィンドウに開きます。
-
Documentマスターファイルを開きます。
レポートツリーの作成
本ステップでは、Documentのレポートアイテムを使って、レポートツリーを作成します。
-
Reportリボンから、New Reportをクリックし、
をクリックします。
新しいチャプターは、New Reportの下のツリーに追加されます。 - チャプターをIntroductionと名付けます。
-
Introductionチャプターを右クリックし、
を選択します。
新規画像エンティティが、レポートツリーのIntroductionの下に追加されます。 -

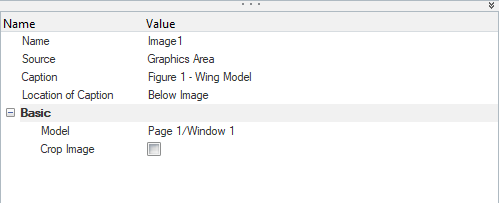

エンティティエディターで、画像エンティティのプロパティを定義します。
- 画像をImage 1と名付けます。
- SourceをGraphics Areaに設定します。
- 画像のキャプションをFigure 1 - Wing Modelに変更します。
- キャプションの位置はデフォルトのままにします。
- ModelをPage 1/Window 1に設定します。
図 2.
-
Image 1を右クリックし、Runをクリックします。

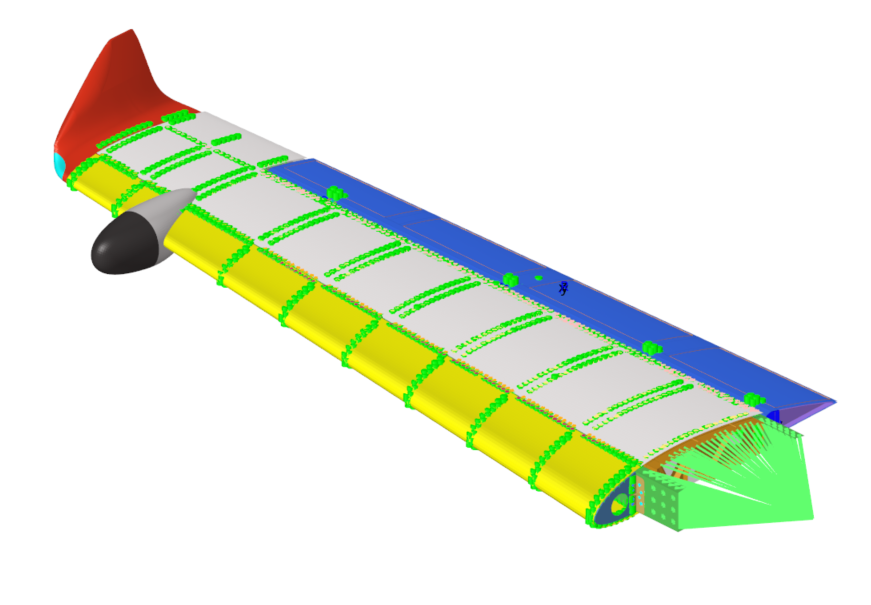

画像エンティティが実行、更新され、図 3に示すように、HyperWorks Desktopウィンドウからキャプチャーされます。
図 3.
-

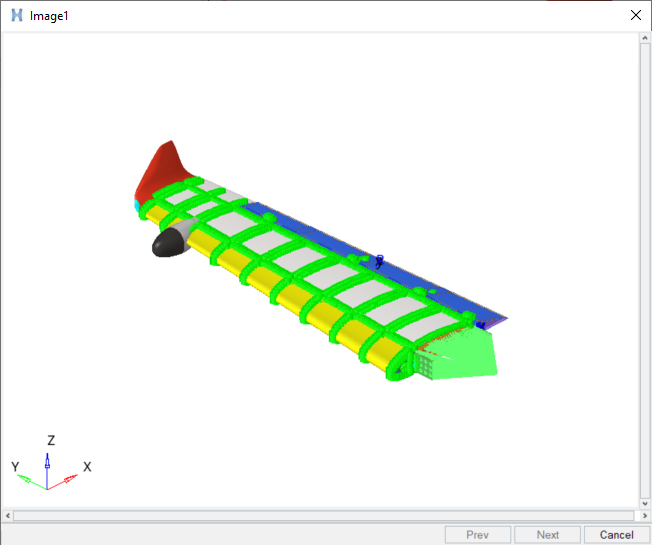

画像エンティティの出力を確認します。
-
Introductionチャプターを選択し、
をクリックします。
新規テキストエンティティが、レポートツリーのIntroductionの下に追加されます。 -
エンティティエディターで、テキストエンティティのプロパティを定義します。
-
テキストエンティティをプレビューします。
-
Introductionチャプターを選択し、
をクリックします。
新規チャプターが、レポートツリーのIntroductionの下に追加されます。 - チャプターをAbbreviationsと名付けます。
-
Abbreviationsチャプターを右クリックし、 を選択します。
Wordドキュメントエンティティが、レポートツリーのAbbreviationsの下に追加されます。
-
エンティティエディターを使って、Wordドキュメントエンティティのドキュメントを選択します。
- File Pathをクリックします。
-
をクリックします。
- ブラウズしてAbbreviations.docx Wordファイルを選択します。
- その他のプロパティについては、デフォルト値を使用します。
-
Introductionチャプターを選択し、
をクリックします。
新規チャプターが、レポートツリーのIntroductionの下に追加されます。 - チャプターをSoftwares Usedと名付けます。
-
Softwares Usedチャプターを選択し、Reportリボンから をクリックします。
Excelドキュメントエンティティが、レポートツリーのSoftwares Usedの下に追加されます。
-
エンティティエディターを使って、Excelドキュメントエンティティのドキュメントを選択します。
-
Reportを選択し、Reportリボンから をクリックします。

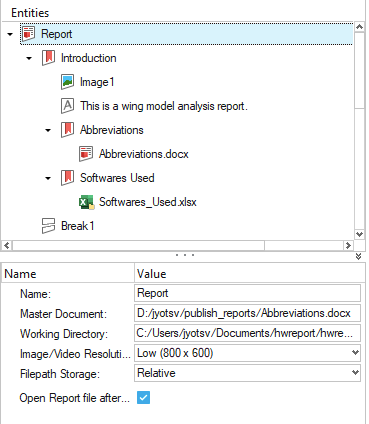

図 5に見られるように、レポートツリーに改行が追加されます。追加のチャプターが、新規ページ内に置かれます。
図 5.
レポートのエクスポート
本ステップでは、レポートをエクスポートします。
-
レポートリボンで
をクリックします。
ファイルブラウザウィンドウが開きます。 - ブラウズして、出力先フォルダーを選択します。
- レポートのタイトルとして、WingFrame_WordReportと入力します。
- Saveをクリックします。
Model Overviewチャプターの作成
本演習では、Model Overviewチャプターを作成し、モジュールを適用します。
-
レポートリボンで
をクリックします。
新規チャプターが、レポートツリーの作成の手順18で追加された区切りの下に追加されます。 - チャプターをModel Overviewと名付けます。
-
Model Overviewチャプターを選択し、Add ItemグループからText
Fileをクリックします。

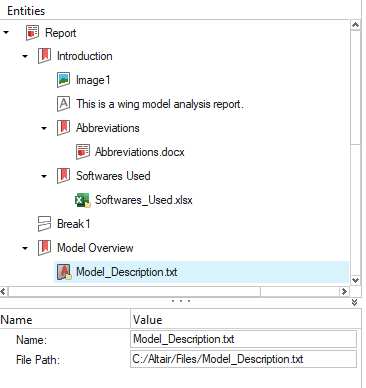

Textファイルエンティティが、レポートツリーのModel Overviewの下に追加されます。
-
エンティティエディターを使って、Textファイルエンティティのドキュメントを選択します。
-
Model Overviewチャプターを選択し、Reportリボンから をクリックします。
Entity Overviewモジュールが、レポートツリーのModel Overviewの下に追加されます。
-
エンティティエディターを使って、Entity Overviewモジュールのプロパティを定義します。
- モジュールをLevel 2 Assembly Overviewと名付けます。
- ModelをPage 2/Window 1に設定します。
- Entity Typeを Assembliesに設定します。
- Assembly Levelを2に設定します。
-

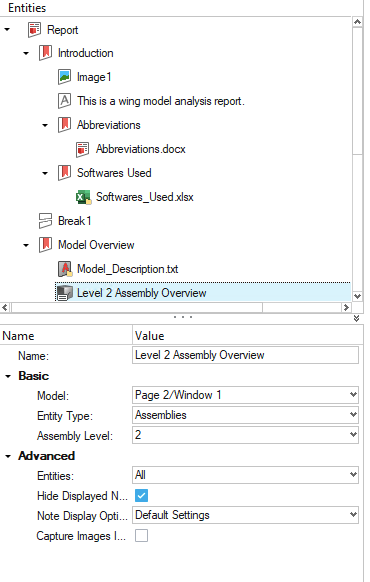

画像の出力をレポートツリーに追加します。
-

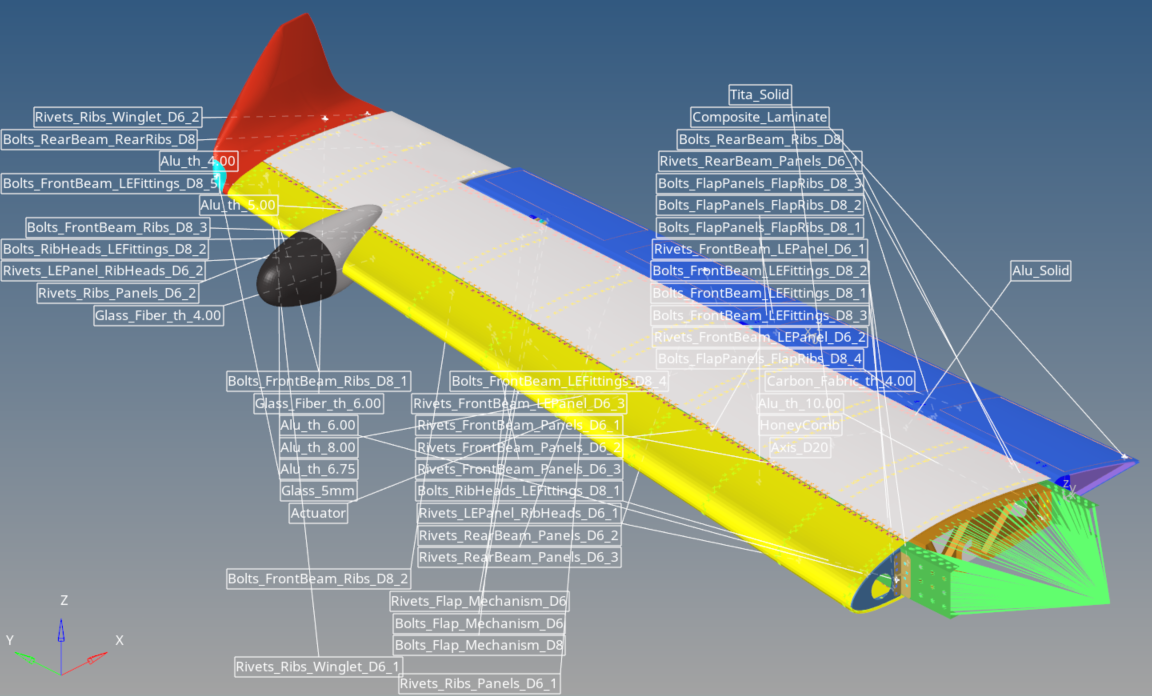

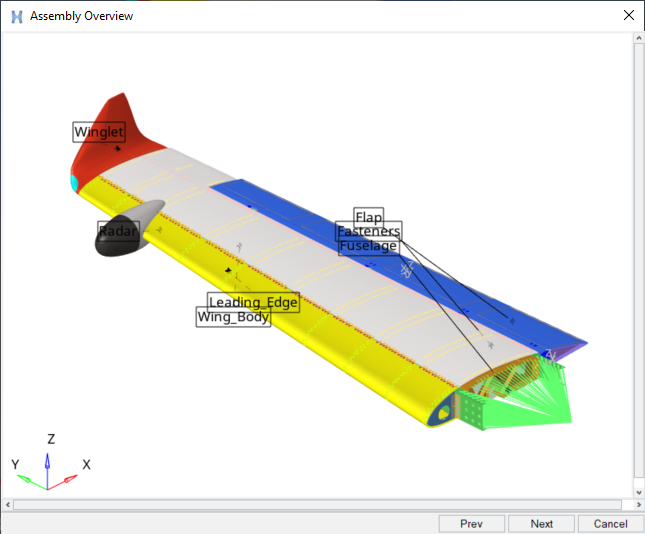

画像の出力を確認します。
-

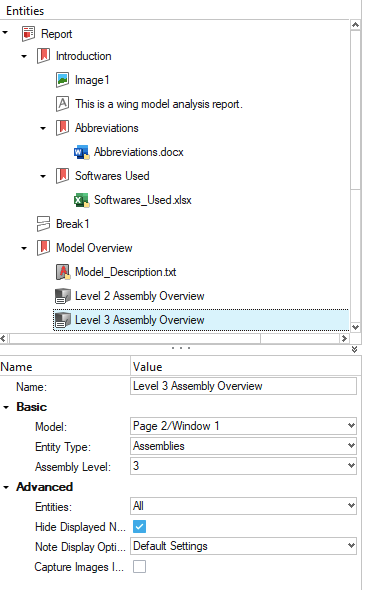

手順5から7までを繰り返してLevel 3 Assembly Overviewモジュールを作成し、画像の出力をレポートツリーに追加します。
図 10.
-
Model Overviewチャプターを選択し、
をクリックします。
新規チャプターが、レポートツリーのModel Overviewの下に追加されます。 - チャプターをProperty Overviewと名付けます。
-
Property Overviewチャプターを選択し、Reportリボンから をクリックします。
レポートツリーのProperty Overviewの下に、Entity Overviewモジュールが追加されます。
-
エンティティエディターを使って、Entity Overviewモジュールのプロパティを定義します。
- モジュールをProperty Overviewと名付けます。
- ModelをPage 2/Window 1に設定します。
- Entity Typeを Propertiesに設定します。
-

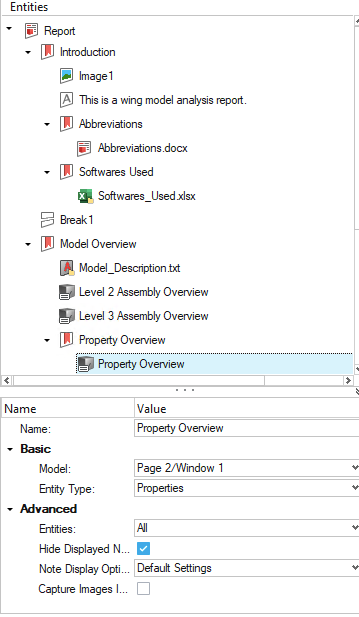

画像の出力をレポートツリーに追加します。
- 手順8を繰り返すことにより、手順14で作成された画像の出力をプレビューします。
-
Model Overviewチャプターを選択し、Reportリボンから をクリックします。
Model Statisticsモジュールが、レポートツリーのModel Overviewの下に追加されます。
- エンティティエディターで、Model StatisticsモジュールのModelをPage 2/Window 1に設定します。
-

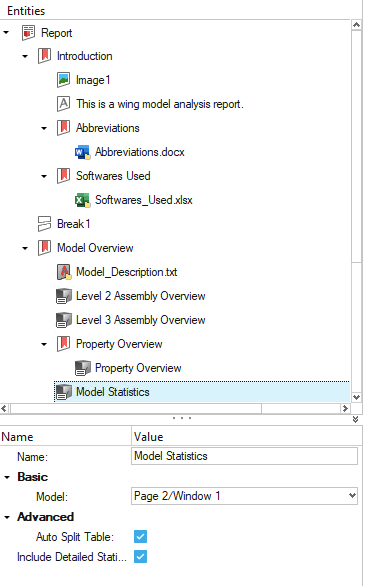

モデルの統計データをレポートツリーに追加します。
- 手順8を繰り返し、モデルの統計データの出力をプレビューします。
-
Reportを選択し、Reportリボンから をクリックします。
区切りが、レポートツリー内に作成されます。追加のチャプターが、新規ページ内に置かれます。
Results Loopingチャプターの作成
本ステップでは、Results Loopingチャプターを作成し、モジュールを適用します。
-
Reportを選択し、
をクリックします。
新規チャプターが、Model Overviewチャプターの作成の手順20で作成された区切りの下に追加されます。 - チャプターをResults Loopingと名付けます。
-
Results Loopingチャプターを選択し、Reportリボンから をクリックします。
Loop Resultsモジュールが、レポートツリーのResults Loopingの下に追加されます。
-
エンティティエディターを使って、Loop Resultsモジュールのプロパティを定義します。
-
Applied Forces and Displacement Results Loopモジュールを選択し、
をクリックします。
画像エンティティが、レポートツリーのApplied Forces and Displacement Results Loopの下に追加されます。 -
エンティティエディターを使用し、画像エンティティのプロパティを定義します。
- 画像エンティティをApplied Forcesと名付けます。
- キャプションとして、Applied Forcesと入力します。
- ModelをPage 3/Window 1に設定します。
-
手順5を繰り返し、2つ目の画像エンティティを追加します。
2つ目の画像エンティティが、レポートツリーのApplied Forces and Displacement Results Loopの下に追加されます。
-
エンティティエディターを使用し、2つ目の画像エンティティのプロパティを定義します。
- 画像エンティティをDisplacement Resultsと名付けます。
- キャプションとして、Displacement Resultsと入力します。
- ModelをPage 3/ Window 2に設定します。
-
Applied Forces and Displacement Results Loopチャプターを選択し、ReportリボンからRunをクリックします。
ヒント: Previewオプションで画像と結果テーブルを表示することができます。Loop Resultsモジュールが実行され、必要な画像と結果テーブルが生成されます。
-
Reportを選択し、Reportリボンから をクリックします。
区切りが、レポートツリー内に追加されます。追加のチャプターが、新規ページ内に置かれます。
-
Results Loopingチャプターを選択し、Reportリボンから をクリックします。
Loop Resultsモジュールが、レポートツリーに追加されます。
-
エンティティエディターを使って、Loop Resultsモジュールのプロパティを定義します。
-
Composite Stress Results Loopモジュールを選択し、
をクリックします。
画像エンティティが、レポートツリーのComposite Stress Results Loopの下に追加されます。 -
エンティティエディターを使用し、画像エンティティのプロパティを定義します。
-
Composite Stress Results Loopチャプターを選択し、ReportリボンからRunをクリックします。
注: この実行プロセスには数分かかる場合があります。ヒント: Previewオプションを使って、画像と結果のテーブルを確認できます。必要とされる画像および結果テーブルが生成されます。
レポートのエクスポート
本ステップでは、レポートをエクスポートします。
-

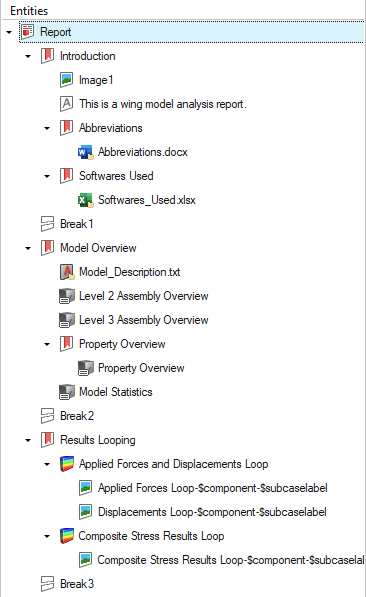

Reportレベルで右クリックし、Expand Allを選択します。
これで、レポートツリー内のすべての子レベルが展開されます。ツリー構造により、Documentレポートとしてエクスポートされるレポートのコンテンツを知ることができます。
図 17.
-
レポートブラウザで、Reportを選択し、Reportリボンで
をクリックします。
ファイルブラウザウィンドウが開きます。 - ブラウズして、出力先フォルダーを選択します。
- レポートの名称に、WingFrame_WordReport.tplと入力します。
-
Saveをクリックします。
作業ウィンドウが表示されます。Wordファイルが自動的に開きます。コンテンツが、ライブセッション内のレポートに追加されます。Documentレポートおよびレポートテンプレート(.tpl)が保存されます。
レポートテンプレートの再使用
本演習では、以前に保存されたレポートテンプレートを読み込みます。また、演習モデルについて、Documentレポートおよびその他のレポートアイテムを実行します。
レポートの起動
本ステップでは、HyperMeshでレポートを起動します。
- Reportリボンを開きます。
-
Documentマスターファイルを読み込みます。

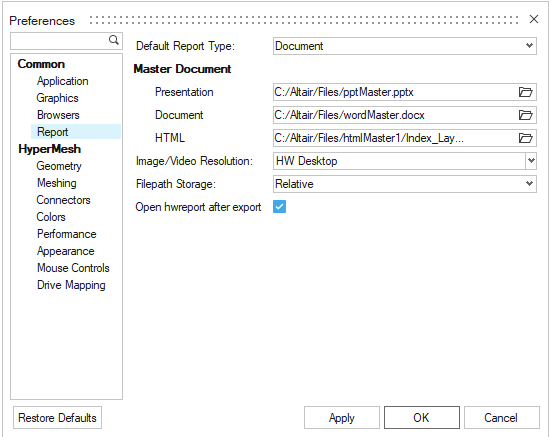

- FileメニューからPreferencesを選択します。
- CommonセクションからReportを選択します。
- wordMaster.docxファイルを参照し、選択します。
レポートテンプレートの読み込み
本ステップでは、モデル、レポート実行のための結果ファイル、およびレポートテンプレートを読み込みます。
-
Reportリボンで、レポートテンプレートを読み込むための
をクリックします。
ファイルブラウザウィンドウが開きます。 -
WingFrame_DocumentReport.tplファイルを参照し、選択します。

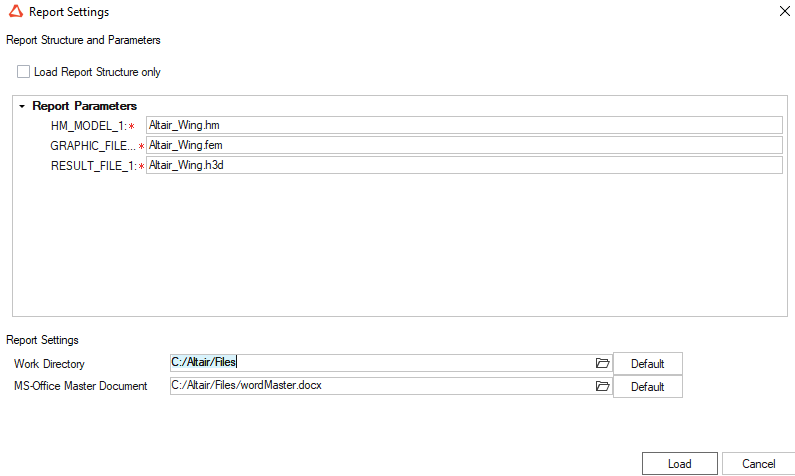

Report Settingsダイアログが開きます。
- Documentレポートの作成で使用されたものと同じモデルおよび結果ファイルを用いることにより、レポートセッションに使用すべきパラメータを定義します。
-
Reporting DirectoryおよびDocument/Presentation Master Documentのパスが正しいことを確認します。
図 18.
-
Loadをクリックします。
レポートツリーパラメータがHyperMeshに読み込まれている間に、作業ウィンドウが現れます。
-
Report右クリックし、 を選択します。
Documentレポートの作成とPresentationレポートの作成で生成された出力が消去されます。
- 各エンティティのプロパティを展開し、確認します。
-
Reportを右クリックし、Runをクリックします。
ヒント: いつでも
をクリックして一時停止することが可能です。
フルレポートのレポートアイテム実行が始まります。出力が、それぞれのアイテムの下に追加されます。
レポートのエクスポート
本ステップでは、レポートをエクスポートします。
-
レポートブラウザで、Reportを選択し、Reportリボンで
をクリックします。
ファイルブラウザウィンドウが開きます。 - ブラウズして、出力先フォルダーを選択します。
- レポートのタイトルに、レポート名を入力します。
-
Saveをクリックします。
レポートおよびレポートテンプレート(.tpl)が保存されます。
