プレゼンテーションレポートの作成
このチュートリアルでは、Loop resultsとEntity overview モジュールを使用して、Aプレゼンテーションレポートを作成、実行、およびエクスポートする方法を学習します。
このチュートリアルを開始する前に、本チュートリアルで使用されるファイルを作業ディレクトリにコピーしてください:
レポートの起動
本ステップでは、HyperMeshでレポートを起動します。
- Reportリボンを開きます。
- Reportリボンの 新規レポートツールグループから、Presentationツールをクリックします。
-
をクリックし、新しいスライドを追加します。
-
メニューバーから を選択します。
Open Session Fileダイアログが開きます。
-
ブラウズしてReport_Tutorial_Session.mvwファイルを選択します。
ファイルがグラフィックスウィンドウに開きます。
-
プレゼンテーションマスターファイルの更新:
- Fileメニューから Preferencesを選択します。
- CommonセクションからReport を選択します。
- Default Report Typeとして、PPTを選択します。
- Master DocumentセクションでPresentationにpptMaster.pptxをブラウズして選択します。
レポートツリーの作成
本ステップでは、Presentationのレポートアイテムを使って、レポートツリーを作成します。
-
新規プレゼンテーションを作成し、
をクリックします。
-
レイアウトオプションを選択します。
図 1. -
One Image with Caption.を選択
新規スライドが、レポートツリーのReportの下に追加されます。
- スライドをIntroductionと名付けます。
-
エンティティエディターを使って、テキストエンティティのプロパティを定義します。
-
テキストエンティティをプレビューします。
-
エンティティエディターを使用し、画像エンティティのプロパティを定義します。
-
Figure 1 - Wing Modelを選択し、
をクリックします。
画像エンティティが実行され、HyperWorks Desktopウィンドウからキャプチャーされて更新されます。 - 手順6を繰り返すことにより、画像エンティティをプレビューします。
レポートのエクスポート
本ステップでは、レポートをエクスポートします。
-
レポートブラウザで、Reportを選択し、Reportリボンで
をクリックします。
ファイルブラウザウィンドウが開きます。 - ブラウズして、出力先フォルダーを選択します。
- レポートのタイトルに、Model Overview Report - PPTと入力します。
-
Saveをクリックします。
Presentationレポートおよびレポートテンプレート(.tpl)が保存されます。
Assembly Overviewモジュールの作成
このステップでは、Assembly Overviewモジュールを作成します。
-
レポートブラウザで、Reportを選択し、Reportリボンで をクリックします。
レポートツリーのReportに、Entity Overviewモジュールが追加されます。
-
エンティティエディターを使って、Entity Overviewモジュールのプロパティを定義します。
- モジュールをLevel 2 Assembly Overviewと名付けます。
- ModelをPage 2/Window 1に設定します。
- Entity Typeを Assembliesに設定します。
- Assembly Levelを2に設定します。
- LayoutオプションをOne Image with Captionに設定します。
-
Level 2 Assembly Overviewモジュールを選択し、Runをクリックします。
Assembly Overview - HyperView - Model Overviewダイアログが開きます。
-
グラフィックス領域に注釈が作成されたことを確認しAssembly Overview - HyperView - Model OverviewダイアログでCapture Imageをクリックします。
画像が注釈と共にキャプチャーされ、画像の出力がレポートツリーに追加されます。
-
をクリックし、Assembly Overview - HyperView - Model Overviewダイアログを閉じます。
ヒント: Previewオプションを使って、画像の出力を確認できます。 -
手順1から5までを繰り返し、Level 3 Assemblyという名のEntity Overviewモジュールをキャプチャー、実行します。
画像が注釈と共にキャプチャーされ、図 2のように画像の出力がレポートツリーに追加されます。
図 2.
Property OverviewモジュールとModel Statisticsモジュールの作成
本演習では、Model StatisticsモジュールとProperty Overviewモジュールを作成します。
-
レポートブラウザで、Reportを選択し、Reportリボンで をクリックします。
Entity Overviewモジュールが、レポートツリーのReportの下に追加されます。
-

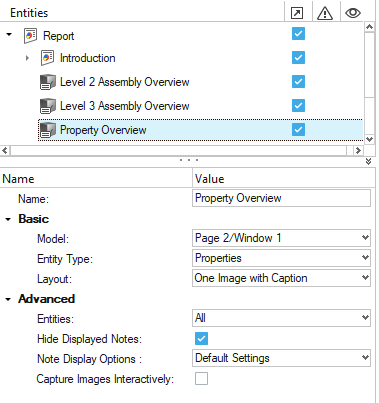

エンティティエディターを使って、Entity Overviewモジュールのプロパティを定義します。
- モジュールをProperty Overviewと名付けます。
- ModelをPage 2/Window 1に設定します。
- Entity Typeを Propertiesに設定します。
-
Property Overviewモジュールを選択し、Runをクリックします。
Property Overview - HyperView - Model Overviewダイアログが開きます。
-
グラフィックス領域に注釈が作成されたことを確認しProperty Overview - HyperView - Model OverviewダイアログでCapture Imageをクリックします。
画像が注釈と共にキャプチャーされ、図 3のように画像の出力がレポートツリーに追加されます。
図 3.
-
をクリックし、Property Overview - HyperView - Model Overviewダイアログを閉じます。
ヒント: Previewオプションを使って、画像の出力を確認できます。 -
レポートブラウザで、Reportを選択し、Reportリボンで をクリックします。
Model Statisticsモジュールが、レポートツリーのReportの下に追加されます。

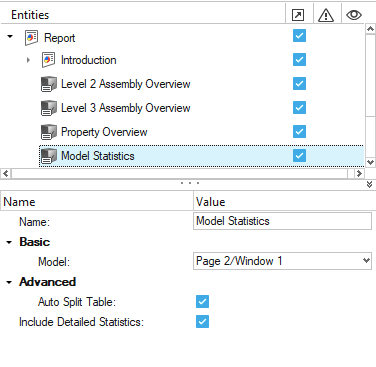

- エンティティエディターで、ModelをPage 2/Window 1に設定します。
-
Model Statisticsモジュールを右クリックし、Runを選択します。
ヒント: Previewオプションを使って、モデルの統計を確認できます。モデルの統計のデータは、図 4に示すように、レポートツリーのModel Statisticsの下に追加されます。
図 4.
Applied Forces and Displacements Results Loopモジュールの作成
本ステップでは、Applied Forces and Displacement Results Loopという名称のLoop Resultsモジュールを作成します。
-
レポートブラウザで、Reportを選択し、Reportリボンで をクリックします。
Loop Resultsモジュールが、レポートツリーのReportの下に追加されます。
-

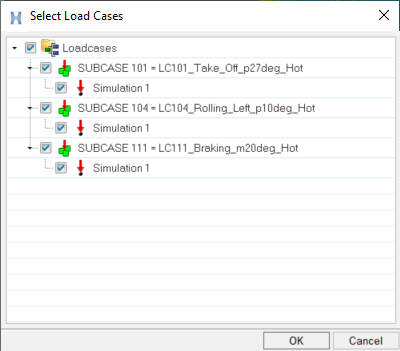

エンティティエディターを使って、Loop Resultsモジュールのプロパティを定義します。
-
Applied Forces and Displacement Results Loopを選択し、
をクリックします。
-
Two Images with Captionsを選択します。
スライドレイアウトが、レポートツリーのApplied Forces and Displacement Results Loopの下に追加されます。スライドレイアウトには、モジュールのタイトル、2つの画像および2つのキャプションが含まれます。
-
エンティティエディターを使用し、1つ目の画像エンティティのプロパティを定義します。
- 1つ目の画像のエンティティの名称をApplied Forcesに変更します。
- ModelをPage 3/ Window 1に設定します。
- Output Typeを Animated GIFに設定します。
-
エンティティエディターを使用し、2つ目の画像エンティティのプロパティを定義します。
- 画像エンティティの名称をDisplacement Resultsに変更します。
- ModelをPage 3/ Window 2に設定します。
- Output Typeを Animated GIFに設定します。
-
エンティティエディターを使用し、1つ目のテキストエンティティを更新します。
- エンティティエディターを使用し、2つ目のテキストエンティティを更新します。
-
Applied Forces and Displacement Results Loopモジュールを選択し、Runをクリックします。

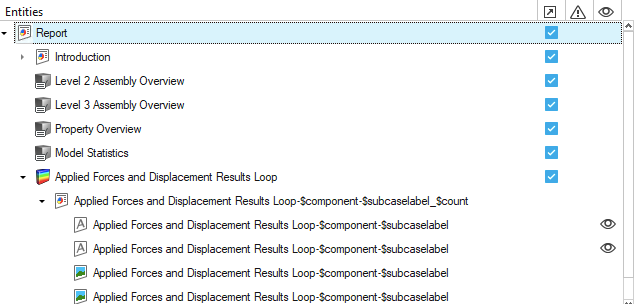

注: この実行プロセスには数分かかる場合があります。ヒント: Previewオプションを使って、画像と結果のテーブルを確認できます。必要な画像と結果のテーブルは、図 5のとおり、レポートツリーのApplied Forces and Displacement Results Loopの下に追加されます。
図 5.
Composite Stress Results Loopモジュールの作成
本ステップでは、Composite Stress Results Loopという名称のLoop Resultsモジュールを作成します。
-
Reportを選択して をクリックします。
Loop Resultsモジュールが、レポートツリーのReportの下に追加されます。
-
エンティティエディターを使って、Loop Resultsモジュールのプロパティを定義します。
-
Composite Stress Results Loopモジュールを選択し、
をクリックします。
-
One Image with Captionを選択します。
スライドレイアウトが、レポートツリーのComposite Stress Results Loopの下に追加されます。スライドレイアウトには、モジュールのタイトル、1つの画像および1つのキャプションが含まれます。
-
エンティティエディターを使用し、画像エンティティのプロパティを定義します。
-
Composite Stress Results Loopモジュールを右クリックし、Runを選択します。
注: この実行プロセスには数分かかる場合があります。ヒント: Previewオプションを使って、画像と結果のテーブルを確認できます。必要な画像と結果のテーブルは、レポートツリーのComposite Stress Results Loopの下に追加されます。
レポートのエクスポート
本ステップでは、レポートをエクスポートします。
-
Reportレベルで右クリックし、Expand Allを選択します。

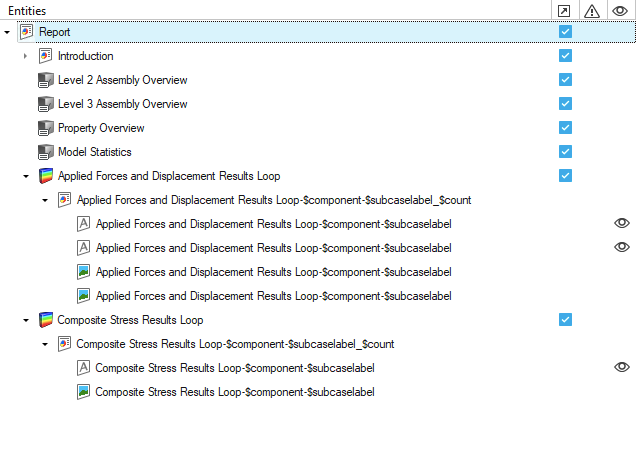

これで、レポートツリー内のすべての子レベルが展開されます。ツリー構造により、Presentationレポートとしてエクスポートされるレポートのコンテンツを知ることができます。
図 8. -
レポートブラウザで、Reportを選択し、レポートツールバーで
をクリックします。
ファイルブラウザウィンドウが開きます。 - ブラウズして、出力先フォルダーを選択します。
- レポートのタイトルとして、WingFrame_PPTReportと入力します。
-
Saveをクリックします。
Presentationレポートを保存している間に、作業ウィンドウが開きます。Presentationレポートおよびレポートテンプレート(.tpl)が保存されます。PowerPointファイルが自動的に開きます。コンテンツが、ライブセッション内のレポートに追加されます。
