SS-T: 4120: SN 順次 - シーケンスのインポート

.csvファイルからSN連続疲労解析用のシーケンスをインポートします。

前提条件
このチュートリアルで使用されている機能の一部は、 SimSolid Advanced versionでのみ利用可能です。このチュートリアルを完了するには、Advancedに切り替えてください。
目的
SimSolidは、簡略化されていない形状を使用したパートとアセンブリに対して機能するメッシュレス構造解析を実行しますが、ジオメトリの不完全性に寛容で、数秒から数分で実行を完了します。このチュートリアルでは次の操作を実行します：
  • SN連続疲労荷重ケースを作成します。
  • .csvファイルを使用してシーケンスをインポートします。
モデルの説明
このチュートリアルには以下のモデルファイルが必要です。
  • SNImportSequences.ssp
  • ImportSequences.csv

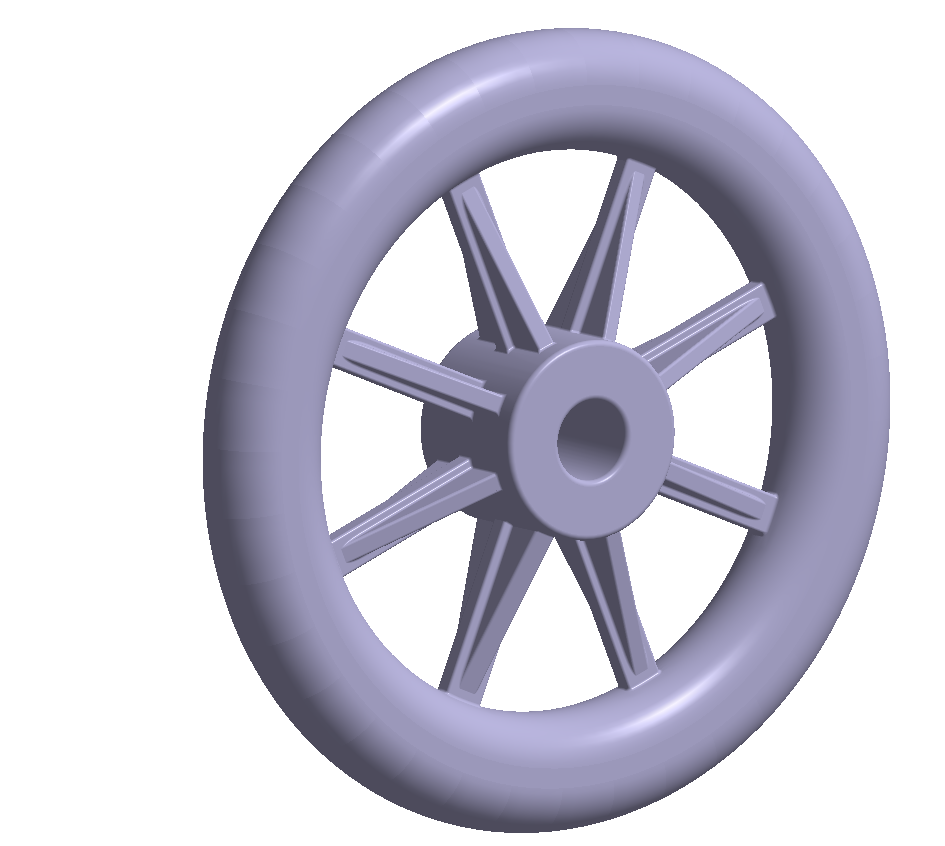

図 1.


このプロジェクトファイル（.ssp）には以下の指定があります。
  • すべてのパートの材料が鋼に設定されている。
  • 複数荷重ケースワークベンチが含まれている。複数荷重ケースの作成の詳細については、ここを参照してください。
  • インポートされたリモート力が含まれている。

プロジェクトを開く

  1. 新しいSimSolidセッションを開始します。
  2. メインウィンドウのツールバーで、Open Project をクリックします。
  3. Open project fileダイアログで、SNImportSequences.sspを選択します。
  4. OKをクリックします。

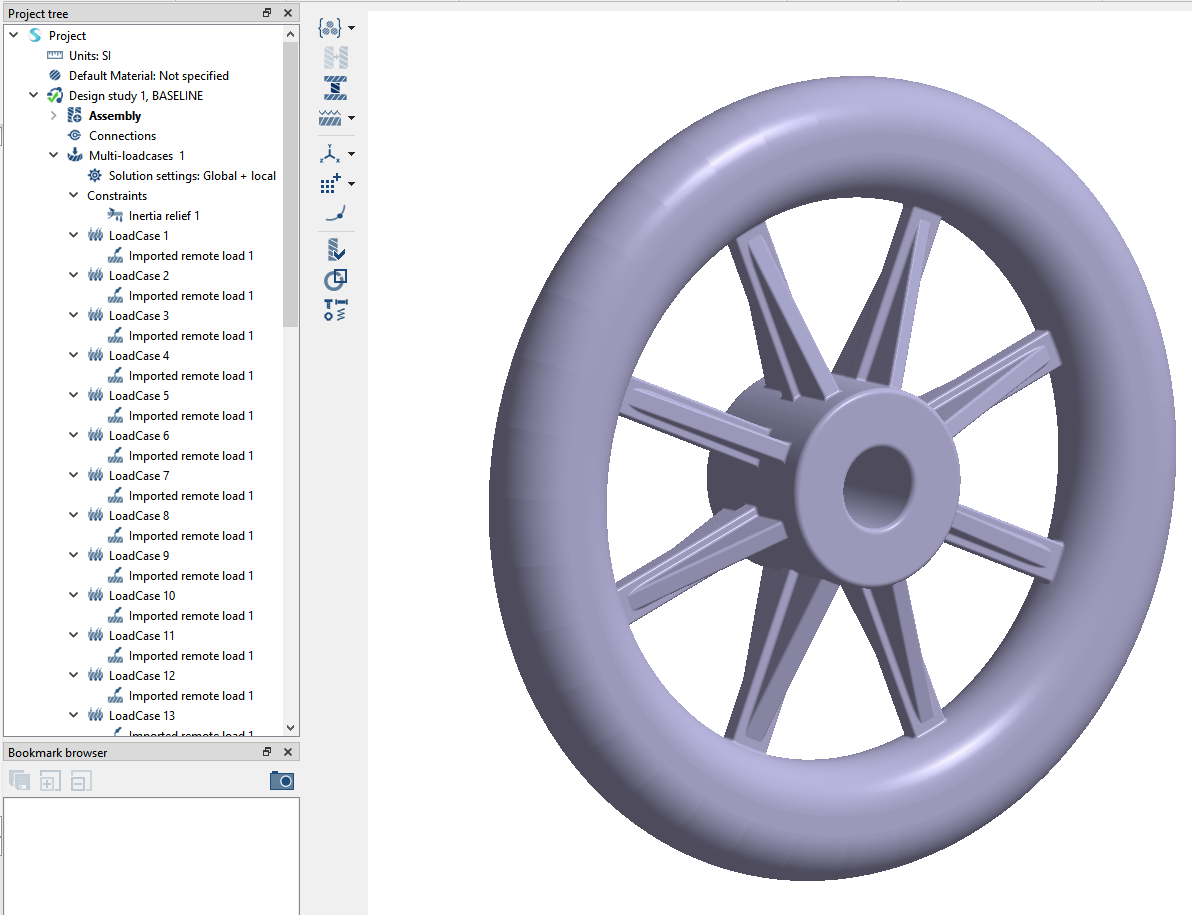

モデルの確認

  1. でMulti-loadcases 1 ワークベンチを展開します。で、Multi-loadcases 1 を展開します。
  2. 荷重を確認します。
    図 2.


  3. （Results plot）をクリックし、目的のプロットを選択して、各荷重ケースの応力を確認します。

疲労材料特性の追加

SN曲線がすでに割り当てられている場合は、この手順をスキップしてください。でAssemblyを右クリックし、Show > Materialsを選択して、割り当てられた材料特性を確認します。

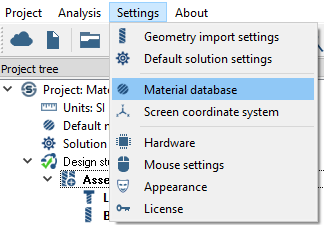

  1. メインメニューで、Settings > Material databaseをクリックします。
    図 3.


  2. Generic Materialsグループで、Steelを右クリックし、context menuからCopyを選択します。
  3. コピーした資料を編集します。
    1. Steel1 - Copy_0を選択します。
    2. Edit materialをクリックします。
  4. 疲労曲線を追加します。
    1. ダイアログの編集フィールドで、Fatigue propertiesブランチを展開して、Add stress-life (SN) curve...をクリックします。
    2. Curve definition methodがEstimate from UTSに設定されていることを確認します。
  5. Applyをクリックします。Applyをクリックします。
  6. 保存をクリックします。Editをクリックします。Closeをクリックします。Apply to all partsをクリックします。Saveをクリックします。

SN連続疲労荷重ケースの作成

  1. メインウィンドウのツールバーで（Fatigue analysis）をクリックします。
  2. ドロップダウンメニューでSN Sequentialを選択します。
    図 4.


    に新しい解析が表示されます。SN順次ワークベンチのアイテムが一覧表示されます。
    図 5.

シーケンスのインポート

  1. で、Fatigue SN/EN Time Workbenchを開きます。
  2. ワークベンチツールバーで、（Import Sequences）をクリックします。
  3. Import from CSVをクリックして、ImportSequences.csvを選択します。
  4. OKをクリックします。

シーケンスファイルフォーマットのインポート

シーケンスをインポートするためのCSVファイルフォーマット。

CSVファイルフォーマットのフィールド

図 6.
.csvファイルのフィールドは、ダイアログのフィールドと同じです。
  • シーケンス名 - 英数字。シーケンスの名前。
  • Repeats – 数値。各イベントの繰り返し回数を定義します。
  • 荷重ケース – 各シーケンスの荷重ケースの順序を定義します。

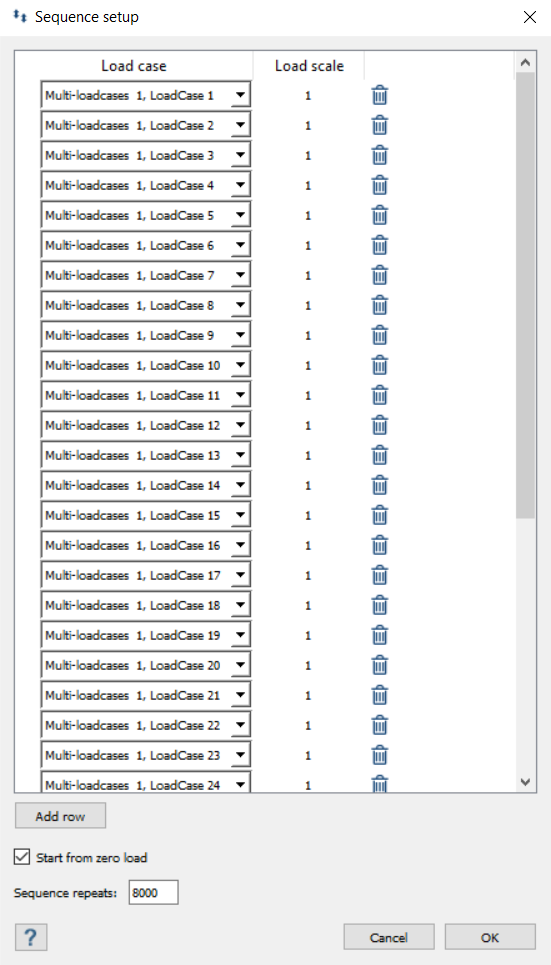

シーケンスの確認

  1. でシーケンスをダブルクリックします。
    シーケンス繰り返しと荷重ケースが.csvファイルで指定された順序で一覧表示されます。荷重ケースを追加または削除するか、荷重スケールとシーケンス繰り返しを変更することで、シーケンスを編集できます。
    図 7.


  2. 原点からシーケンスを開始するには、Start from zero loadチェックボックスを選択します。
  3. OKをクリックします。

解析の実行

  1. でを開きます。
  2. （Solve）をクリックします。

結果の表示

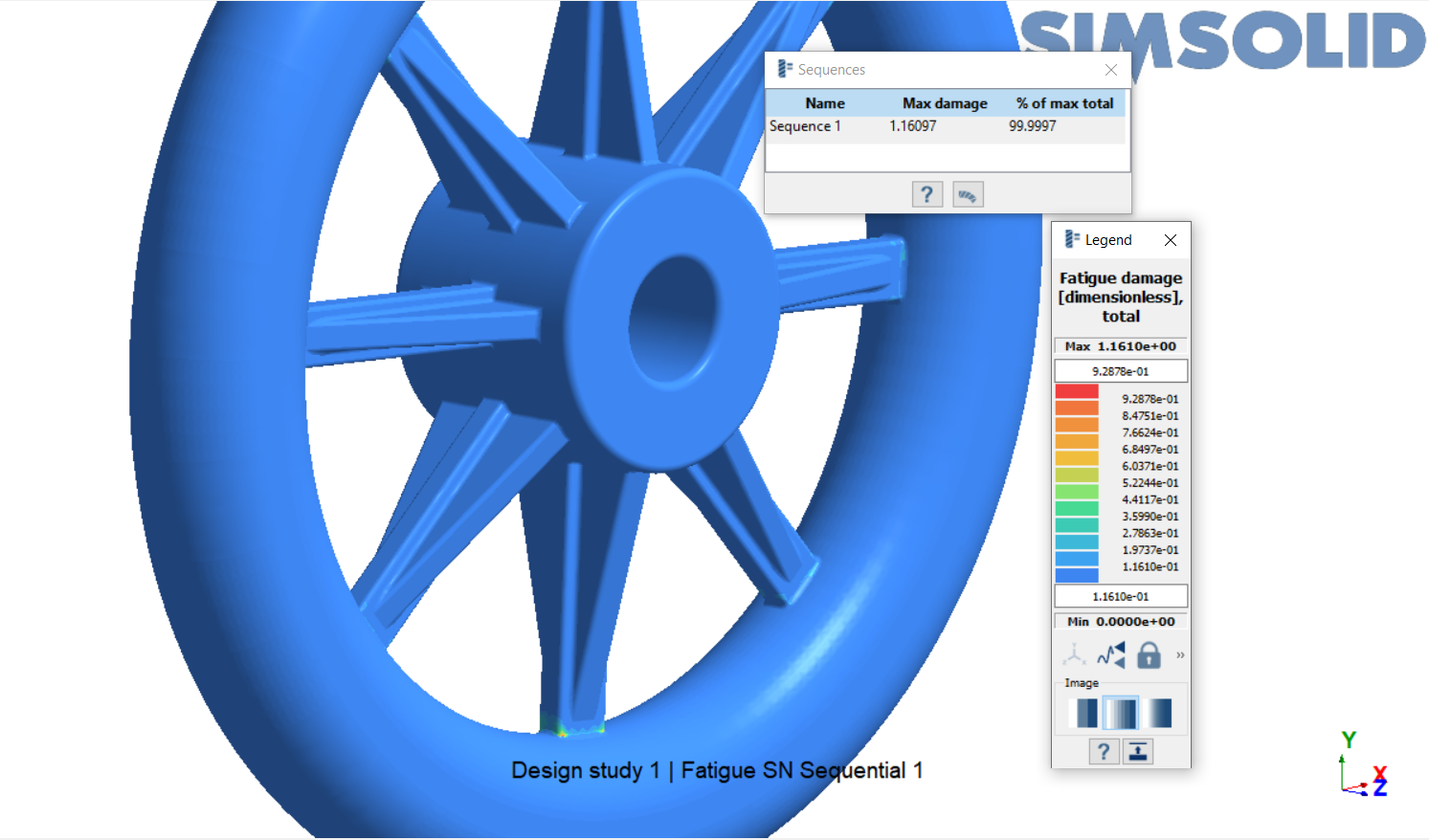

  1. で、 > Fatigue damageを選択します。
    Legendウィンドウが開いてコンタープロットが表示されます。Sequencesウィンドウが開き、すべてのシーケンスが一覧表示されます。各シーケンスの損傷をプロットしたり、累積損傷をプロットしたりできます。
    図 8.

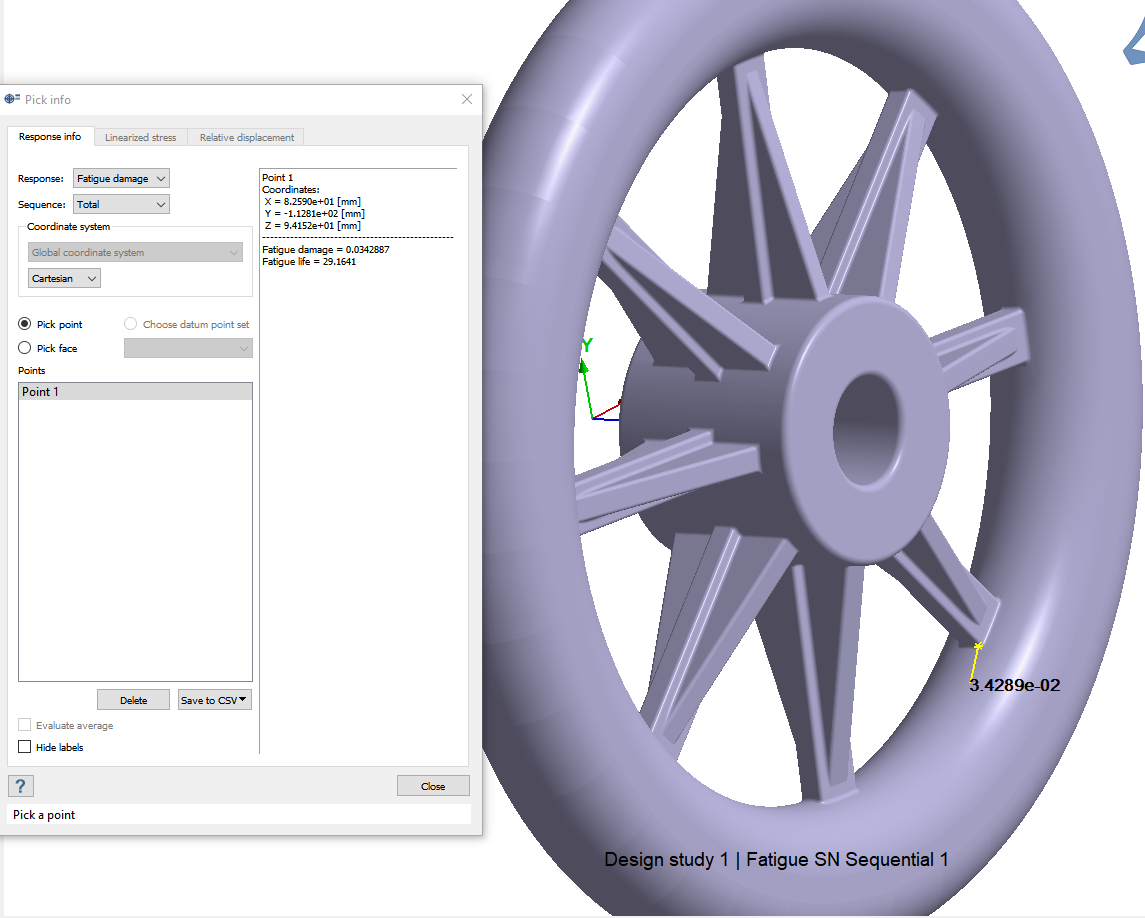

  2. 情報を選択します。
    1. 結果ワークベンチツールバーで、（Pick info）をクリックします。
    2. modeling windowで、関心のあるポイントを選択します。
    3. Pick infoダイアログのSequenceで、ドロップダウンメニューからTotalを選択して累積損傷を表示するか、関心のある個々のシーケンスを選択します。
      図 9.
