NVHメニュー

NVHメニューは、様々なNVHユーティリティへのアクセスを提供します。

HyperView NVHユーティリティを使用するにはまず、NVHプリファレンスファイルを読み込む必要があります。

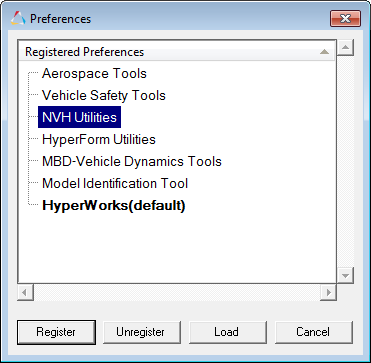

FileメニューからLoad > Preference Fileを選択します。Preferencesダイアログが表示されます。
PreferencesダイアログでNVH-Utilitiesを選択し、Loadをクリックします。NVHメニューがメニューバーに追加されて表示されます。

NVHメニューからは、下記のオプションを選択することが可能です：
