結果データ - HyperView

HyperViewは、結果データを可視化、クエリ、処理するための統合環境です。

注: WindowsおよびLinuxでのアプリケーションの起動については、アプリケーションの起動を参照してください。

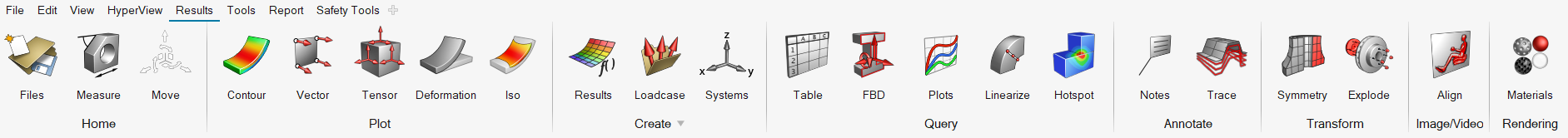

HyperView結果リボン

クライアントをHyperViewに切り替えた後、ResultsをクリックしてHyperViewの結果リボンを表示します。

HyperViewの上部にあるHyperView Resultsリボンからは、ツールや標準機能に素早くアクセスすることができます。アイコンをクリックすると、関連ツールが開きます。
