値

アクティブウィンドウ内の任意のカーブ上にある個々のポイントのデータを取得します。

3DグラフリボンでValuesツールをクリックします。
図 1.

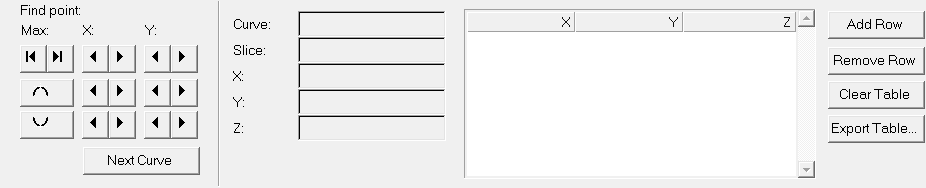

カーブ上の１つのポイントが選択されると、そのポイントのデータがパネル上に表示されます。Coordinate Infoパネルを使用するとline、surface、waterfallの3つのカーブタイプからデータを取得することが可能です。パネル上のオプションは、アクティブウィンドウ内のカーブのタイプによって異なります。

図 2.


カーブからポイントデータを得るには次の3つの方法があります：
  • カーブ上からポイントをピック
  • Find pointコントロールを使って、ポイントを探す
  • ポイントリストからポイントを選択

Find Pointコントロール

Find Pointコントロールを使って、カーブ上のポイントを探します。

クロスマークは、現在選択されているデータポイントを示します。そのポイントに関する情報がパネル上に表示されます。

３次元ラインカーブを使用する際、プログラムは、X、Y、Z値を含む表内の行を中央に置きます。

クリック：
探す：
または
一番右または一番左のエンドポイント
または
右または左隣のポイント
カーブの全体最大ポイント
または
右または左方向にある次の極大ポイント
カーブの全体最大ポイント
または
右または左方向にある次の極大ポイント
Next Curve
次のカーブ上の対応ポイント

ポイントデータ

サーフェスまたはウォーターフォールカーブ上のポイントを選択し、そのデータを確認します。

サーフェスまたはウォーターフォールカーブ上のポイントをクリックすると、Add Row、Remove Row、Clear Tableボタンが使用可能となります（その時点で使用不可となっている場合）。逆に、サーフェスまたはウォーターフォールカーブ上のポイントをピックすると、Add Row、Remove Row、Clear Tableボタンが使用不可となります（その時点で使用可能となっている場合）。

注: オプションは、選択されたカーブタイプによって異なります。
Surface Line、Waterfall Curves
Curve
カーブの名称
X, Y, Z
それぞれデータポイントのX、Y、Z値
スライス
選択されたポイントにおけるウォーターフォールスライスの名称（ウォーターフォールカーブのみ）

ポイントリスト

ポイントリストは、選択されたカーブのXYZデータポイントを表示します。

スクロールバーを使用すると、リスト全体を見ることができます。ポイントリストから1つの行を選択すると、その行はハイライト表示され、ポイントデータが表の左側の欄内に表示され、その行のXYZ値にクロスマークが現れます。

表から1つの行を選択した後、下記のオプションのいずれかを選択し、データ表を操作します。
注: Add Row、Remove Row、Clear Tableオプションは、ウォーターフォールおよびサーフェスカーブについてのみ使用可能です。ラインカーブについては使用できません。
Add Row
行が表に追加され、クロスマークは表内のXYZ値の次のセットに移動します。
Remove Row
行が表から削除され、クロスマークは表内のXYZ値の次のセットに移動します。
Clear Table
表内のすべての行が削除されます。１つの行がXYZ列について(0, 0, 0)で作成されます。
Export Table
表内のデータを.csvファイルにエクスポートします。

ウォーターフォールおよびサーフェスプロットについての座標位置のリスト生成

  1. HyperGraph 3D Coordinate Infoパネルで、カーブ上の位置をクリックします。
    これらの値は、パネル上の座標一覧表に表示されます。
  2. 表に新しい値のセットを追加するには、Add Rowをクリックします。
  3. 別のポイントをクリックします。
    新しい行の値が更新されます。

カーブ上のポイントピックによるポイントデータの表示

  1. HyperGraph 3D Coordinate Infoパネルで、カーブ上のポイントをピックします。
または、
  1. マウスをドラッグし、カーブに沿ってポイントをスキャンします。
    クロスマークは、現在選択されているデータポイントを示します。そのポイントに関する情報がパネル上に表示されます。

ポイントリストを用いたポイントデータの表示

  1. HyperGraph 3DツールバーからCoordinate Infoボタンをクリックします。
  2. Coordinate Infoパネル上のポイントリストからポイントをピックします。
    クロスマークは、現在選択されているデータポイントを示します。そのポイントに関する情報がパネル上に表示されます。

Find Pointコントロールを用いたポイントデータの表示

  1. HyperGraph 3DツールバーからCoordinate Infoボタンをクリックします。
  2. Find Pointコントロールを使って、カーブ上のポイントを探します。
    クロスマークは、現在選択されているデータポイントを示します。そのポイントに関する情報がパネル上に表示されます。

3次元ライン、サーフェスまたはウォーターフォールプロット上のポイントの座標の確認

  1. HyperGraph 3D Coordinate Infoパネルで、カーブ上の位置をクリックします。
    クロスマークの位置にX、Y、Z値が表示されます。これらの値は、パネル上の座標一覧表にも表示されます。
  2. Find point controlsをクリックし、カーブの値を探します。
  3. カーブ上の新しい位置をクリックします。
    新しい位置に基づいて、値が更新されます。
