弾性体モード形状のアニメーション表示

弾性体H3Dファイル内の荷重ケース“CMS FlexBody”の下には、結果のサブケースとして様々なモード形状結果がリストされています。特定のモード形状をアニメーション表示するには：

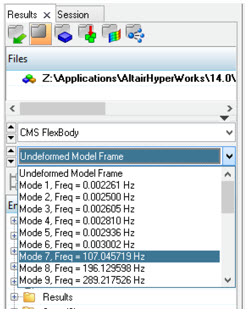

  1. HyperViewのResultsブラウザで、荷重ケースのドロップダウンからモード形状を選択します（以下の図を参照）。


  2. Set Animation Modeボタン の横にある三角形をクリックし、Modalアニメーションモード を選択します。
  3. をクリックしてモデルをアニメーション表示します。

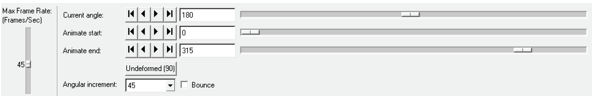

  4. アニメーションのスピードをコントロールするには、Animation Controlsボタンをクリックします。
  5. パネルから、Max Frame Rateの下にあるスライダーバーを使用します。
  6. 変形の割合をコントロールするには、Angular incrementメニューを使用します。


  7. 異なるモードについてアニメーションを確認するには、Resultsブラウザのサブケースドロップダウンメニューからモードを選択します。
    アニメーションは自動的に更新されます。
