Penta (HAZ)
制約事項: LS-DYNA、Nastran、OptiStruct、Radioss、およびPAM-CRASHで使用できます。
penta imprintリアライゼーションを使用して、T接合シェルパート間のシームラインを作成します。
接触は、シェルコンポーネントと適切なヘキサ節点との間に定義されます。また、シェルの熱の影響を受ける領域は超高強度鋼材料から作成されます。

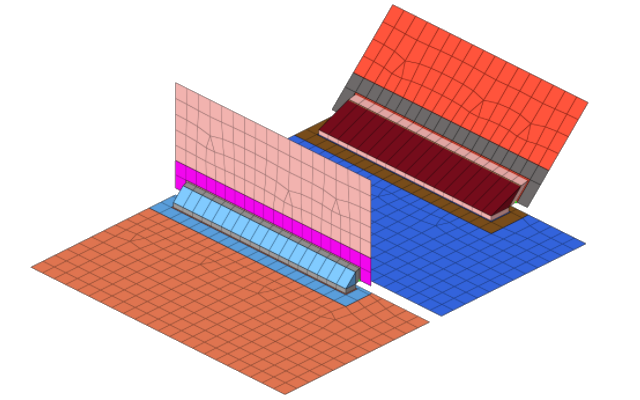

Connectorエンティティエディターにあるパラメータを使用して、熱の影響をうける領域の寸法を指定します。それぞれの熱の影響をうける領域(HAZ)の寸法およびプロパティは、個別に定義できます。図 1.

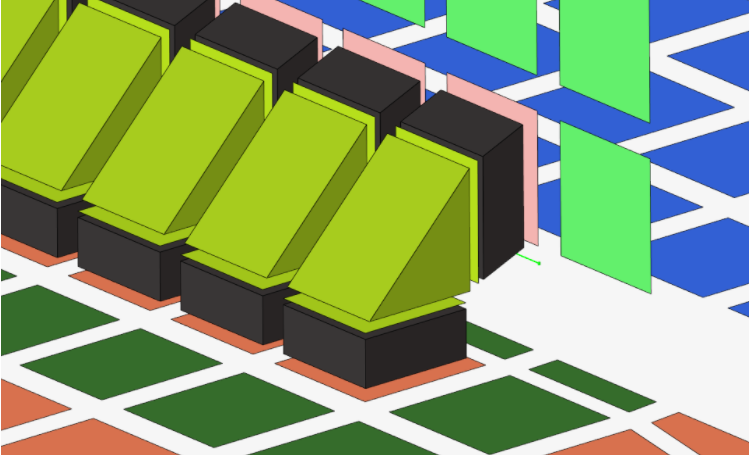

ヘキサ要素は、コア部分のペンタ要素への遷移に必要なシェル要素に接続されます。図 2.


General Info
パラメータ | 動作 |
---|---|
Tolerance | コネクターからの距離を指定します。このトレランスの値内のエンティティのみ最終的なリアライゼーションの際に考慮されます。トレランスは、適切なリンク候補が、指定された層数で結合することが可能かどうかを見極めるのに使用されます。 |
Connectivity Info
パラメータ | オプション |
---|---|
Connectivity |
注: デフォルトでは、Connectivityはcontactに設定されていますが、imprintも選択できます。
|
HAZ | 四角形溶接要素を作成し、これらのメッシュを調整することによってこれらを両方のリンクにステッチします。必要なすべてのHAZについて行います。 |
Enable Condition HAZ | リアライゼーション時に、熱の影響を受ける領域に割り当てるパートを制御します。 |
Skip Imprint | 四角形溶接要素を作成しますが、リンクのメッシュは変更しません。 代わりに、要求されたHAZを表す追加要素を作成します。これらの要素は、^conn_imprintコンポーネントに編成されます。 これらの要素は、ユーザーのニーズに合わせて操作された後、後の手動でのインプリントで使用できます。これは、交差するコネクターを扱う場合など、標準のインプリント機能がエラーになる複雑な領域で役に立ちます。 注: 四角形溶接要素はこのリンクには結合されません。結合はさらに注意が必要です。 |
Contact Info
パラメータ | 動作 |
---|---|
Contact Creation Option | 接触の作成方法を選択します。
|
HAZ Info
パラメータ | オプション |
---|---|
HAZ Material Condition | リアライゼーション時に熱の影響を受ける領域に割り当てるパートを制御するUHSS材料の選択を有効にします。 |
UHSS Material Option | UHSS材料を選択する方法を選択します。
|
HAZ Dimension Scheme | HAZの直径を指定するための設定を選択します。 |
HAZ Inner Diameter |
|
HAZ Outer Diameter |
|
HAZ Layer 2 | HAZ Outer Diameter 2の指定を有効にします。デフォルトではこのチェックボックスはオフで、HAZ Outer Diameter 2は定義できません。 |
HAZ Outer Diameter 2 |
注: valuesとscale factorsでは、この値は、HAZ Outer Diameterの指定に使用した値より大きくする必要があります。
|
Property and Material Info
Property and Material Infoパラメータを使用して、溶接および熱の影響を受ける領域(HAZ)のプロパティと材料を定義します。
パラメータ | オプション |
---|---|
HAZ Material Option | HAZの材料を割り当てる方法を選択します。
|
HAZ Property Option | HAZにプロパティを割り当てる方法を選択します。
|
Nugget Material Option | 材料を作成してナゲットに割り当てる方法を選択します。
|
Itemize Multilayer Connections | 複数層の結合をそれぞれ個別に処理します。例えば、3層の結合の場合、2つのヘキサクラスターが別々に処理され、2つの異なる材料が割り当てられます。同時に、同じ2つのリンク間の2層結合には別の材料が割り当てられます。 名前は次のように付けられます:
注: Nugget Material OptionがCreate one material per each link combinationに設定されている場合にのみ有効です。 |
Select Nugget Property | カレントモデルからpropertyを選択します。 |
