エンティティの抽出

抽出ツールでスケッチをジオメトリのラインやサーフェスに変換するには、リアライズオプションを使用します。スケッチエンティティから変換されたラインとサーフェスを削除するには、アンリアライズオプションを使用します。

Topology（トポロジー）リボンから Extractツールをクリックします。
図 1.


  • スケッチのリアライズ
    1. スケッチエンティティを選択します。
      図 2.

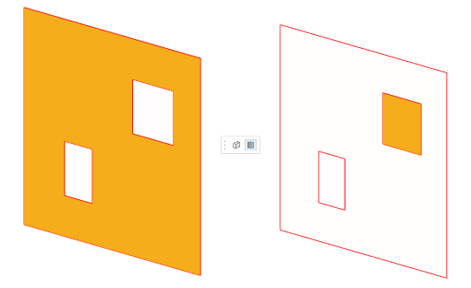

    2. マイクロダイアログオプションを選択して、スケッチエンティティをラインとサーフェスのどちらに変換する必要があるかを選択します。スケッチにカーソルを合わせて、目的の閉じたループを選択します。
      図 3.


      ヒント:

      Ctrl + 左クリックで複数のエリアを選択できます。選択を解除したい閉ループは、Shift + 左クリックします。

    3. ガイドバーのをクリックして、抽出オプションを指定します。
      Mask input sketchは、リアライズ後の入力スケッチを非表示にします。

      隣接するフェイスをマージした場合としない場合の出力を以下に示します。

      図 4. Merge adjacent facesオン


      図 5. Merge adjacent facesオフ


    4. ガイドバーのをクリックします。
  • スケッチのアンリアライズ
    1. ガイドバーのドロップダウンから Unrealizeを選択します。
    2. ブラウザまたはモデリングウィンドウから、アンリアライズするスケッチを選択します。
    3. ガイドバーのをクリックします。
    関連するすべてのラインとサーフェスが削除されます。
    図 6.
