薄肉ソリッドメッシュの作成

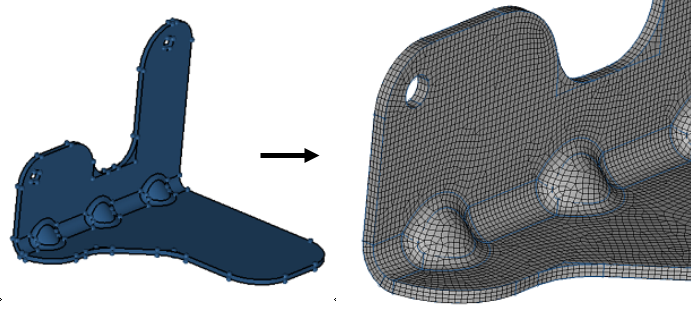

Thin Solidsツールを使って、薄肉のソリッドに3Dメッシュを作成します。最初に、選択されたフェイスセット上に最初に2Dメッシュを作成し、そのメッシュを引き伸ばしてソリッドのHexまたはWedge要素を作成します。
薄肉のソリッドメッシュを作成するには、ソリッド形状はいくつかの条件を満たしている必要があります。
- ソリッドエンティティはシートメタルソリッド板厚は、他の2つの寸法（縦横）よりも小さい
- ソース（開始）フェイスとターゲットフェイスの両方が特定可能
- ソースおよび終了フェイスはフェイスの縁に沿ってほぼ90度の角度を成すように結合されていること。
-
3Dリボンから Thin
Solids（薄肉ソリッド）ツールをクリックします。
図 2.
- オプション:
ガイドバーで
をクリックしてメッシングオプションを定義します。
重要: 用意されているメッシャーは、BatchmeshとGeneral 2D meshの2種類です。Batchmeshの要素のサイズ、タイプなどを、パラメータ / 基準値を使って特定する場合、適切なパラメータ / 基準値設定を使用することが重要です。 -
以下の方法で薄肉ソリッドを選択します。
- ガイドバーのFindをクリックすると、すべての薄肉ソリッドを自動的にチェックして選択します。
- 薄肉ソリッドを手動で選択します。
デフォルトでは、各ソリッドのソースサーフェスとターゲットサーフェスも選択されます。これらは、それぞれ”開始”と”終了”面を意味し、メッシュのマッピング方向を決定するために使用されます。 - オプション: Auto detect source and targetオプションのチェックを外すと、ソース面とターゲット面を手動で定義できます。
-
必要に応じてマイクロダイアログでメッシュサイズを調整し、Meshをクリックします。
ヒント: メッシュ方向にバイアシングを設定したい場合は、バイアスタイプを選択し、適切なパラメータを設定する必要があります。バイアシングは、連続する層でソースフェイスから離れる際の要素成長率に影響を与えます。

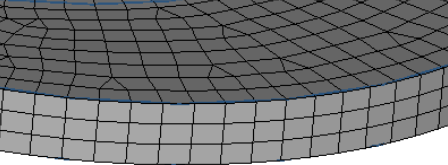

- バイアシングなし
- すべての層は同じ厚みとなります。
図 3. 例：バイアシングなし

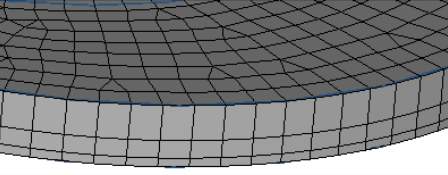

- 指数バイアシング
- 連続する層が指数関数的に厚くなります。
図 4. 例：指数バイアシング
- ベルカーブバイアシング
- 層は中心に近づくにつれて次第に厚くなり、ソースフェイスやターゲットのフェイスに近づくにつれて薄くなります。
図 5. 例：ベルカーブバイアシング
