Altair HyperGraph 2024 リリースノート
全般
お知らせ
バージョン2024から、HyperGraphはAcuSolveログファイルを直接サポートしなくなりました。HyperMesh CFDは、AcuSolveの結果を含め、HyperMesh環境におけるすべてのCFD関連ワークフローをサポートするソリューションとなります。
機能強化
- カーブの定義
- Define Curvesパネルが、ビルトイン式ビルダーを含むダイアログに移行されました。
-
図 1.

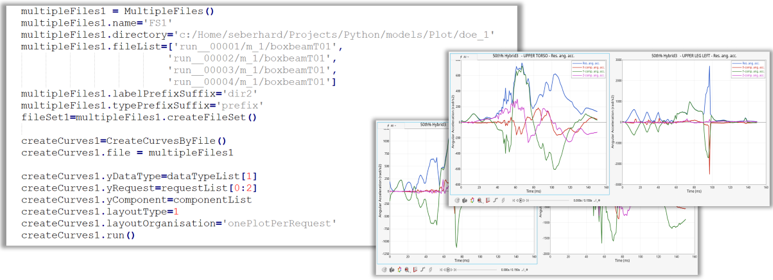

- Python API
- Python APIがHyperViewおよびHyperGraph用に拡張されました。標準のHyperViewプロット（注釈、断面）およびHyperGraph線グラフ（単一/複数ファイルのXY曲線インポート、複素カーブ、NumPy/Pandas配列としてのクエリプロットファイルチャンネル）が更新されました：
-
図 2.
-
図 3.

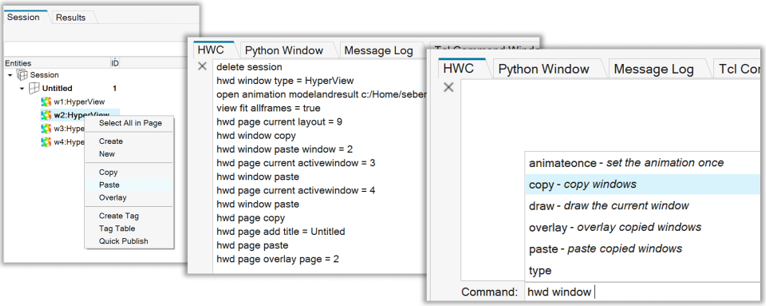

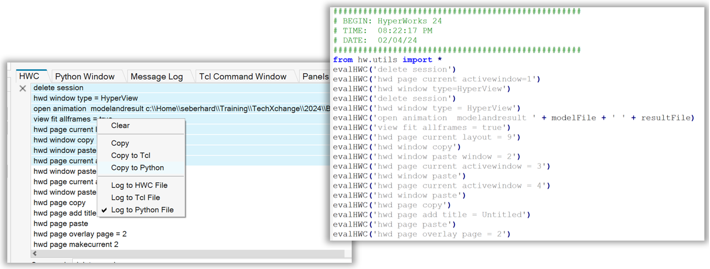

- コマンド記録
- HyperViewでワークフローを記録、再生できるHWC（HyperWorks Command language）の対象範囲がパフォーマンスモードとともに改善されました。
-
図 4.
- その他の機能強化
-
- Notes マイクロダイアログで、Snap toオプションが追加され、これによって注釈をカーブにスナップして配置できます。
図 5.
図 6.
- Notes マイクロダイアログで、Snap toオプションが追加され、これによって注釈をカーブにスナップして配置できます。
解決した問題
- LS-DYNAからeloutファイルを読み込む際に、アプリケーションがクラッシュする問題。
- ソルバー実行中のHyperGraphにおける動的結果のプロットに関する問題。
- File メニューを使ってPythonスクリプトを実行する際の問題。
- いくつかの細かいバグの修正。
ソルバーインターフェース
EDEM Interface
ポスト処理の機能強化
- EDEM HDF5の結果をサポートしました。
PAM-CRASH 2G Interface
ポスト処理の機能強化
- ERFH5ファイル内のPAM-CRASHのRetractorエンティティをサポートしました。
Radioss Interface
ポスト処理の機能強化
- Radioss時刻歴ファイルのセンサーデータの読み込みをサポート。
- Radioss BRICの新しい変数vx、vy、vz、ssp、machをサポート。
- 新しいRadiossビーム出力をサポート。
- Radiossの新しい時刻歴オプション(/TH/SPH_FLOW)をサポート。
Extensions
機能強化
- autoLoad
- autoLoadエントリは、Extensionが追加されたときに自動的にExtensionをロードするために使用できます。これは非推奨のextendsエントリを置き換えるものです。

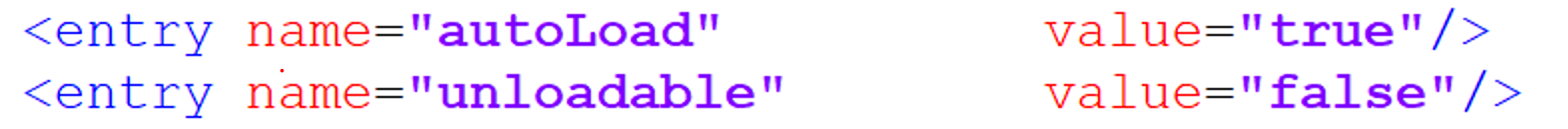

- unloadable
- unloadableエントリは、Extensionのアンロードを無効にするために使用できます：
図 7.
- カスタムドキュメントのサポート
- カスタムドキュメントのサポートが強化され、スクリプト化されたコンテキストがサポートされるようになりました。F1キーを使用すると、拡張機能に同梱されているドキュメントにリンクできます。
- MacToExtensionツール
- コマンドラインユーティリティMacToExtensionツールは、HyperMeshマクロメニューファイル（.mac）をExtensionに変換します。Extensionがロードされると、Extension名で新しいメニューが作成されます。注: このツールは、フラットな階層構造を持つ機能的なドロップダウンメニューを提供します。より高度なExtensionを実現するには、カスタマイズが必要です。
