Altair HyperView 2024 リリースノート

全般

主な特長

Viewツールバーの変形図スケール係数。
注釈でのクエリとトップ / ボトムコンター結果表示のための新規表現。
ツール間のエンティティ選択の保存と取得。
Animationツールバーの更新。
HVTransライセンスの更新。
注釈、平面/球断面カットのための新しいPythonクラス。
HWCセッションブラウザで、ページとウィンドウのコピー/貼り付けをサポート。

お知らせ

2024以降、HyperViewはAcuSolveログファイルを直接サポートしません。HyperMesh CFDが、AcuSolveの結果を含め、HyperMesh環境におけるすべてのCFD関連ワークフローをサポートするソリューションとなります。

新機能

Viewツールバーの変形図スケール係数。
Viewツールバーにアイコンが追加され、変形図のスケール係数を変更できるようになりました。
図 1.
トップ / ボトムコンター結果の新しい表示。
新しいTemplex式が導入され、トップ / ボトムのコンター結果をクエリし、注釈に表示します。トップ、ボトムの値とトップ、ボトムのレイヤー情報を別々にクエリし、値をフォーマットすることができます。
Animationツールバーのオプションメニュー。

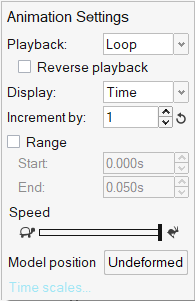

Animationコントロールパネルは廃止され、Animationツールバーのをクリックすることで、すべてのアニメーション設定にアクセスできるようになりました。
図 2.
Python API

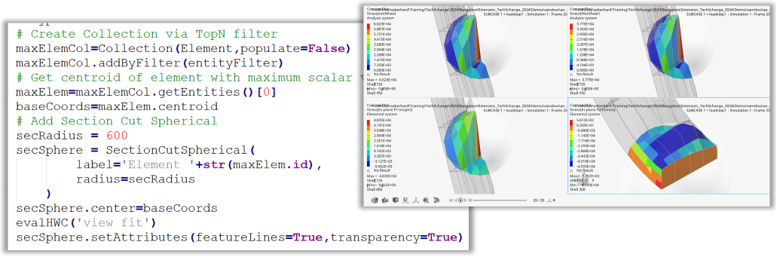

Python APIがHyperViewおよびHyperGraphクライアント用に拡張されました。標準のHyperViewプロット（注釈、断面）およびHyperGraph線グラフ（単一/複数ファイルのXY曲線インポート、複素カーブ、NumPy/Pandas配列としてのクエリプロットファイルチャンネル）が更新されました：
図 3.

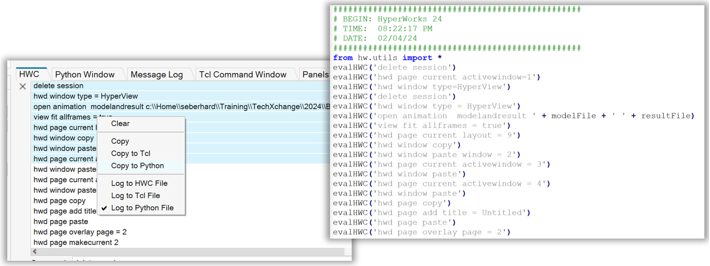

フレームワークが更新され、Python構文でHWCのログ作成をサポートするようになりました：
図 4.

より詳細な情報は、API, Reference GuidesのPython API Reference Guideセクションにあります。
コマンド記録
HyperViewでワークフローを記録、再生できるHWC（HyperWorks Command language）の対象範囲がパフォーマンスモードとともに改善されました。

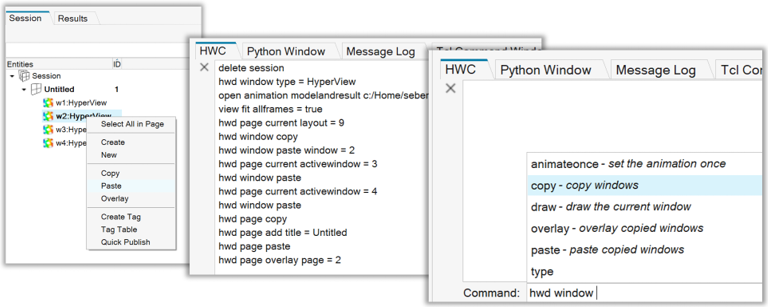

新しいコマンド "hwd page copy/paste/overlay "と "hwd window copy/paste/overlay "がセッションブラウザを使って記録されるようになりました。"hwd page copy page=<id> append=true"で複数のページをスタックにコピーすることができます。HWCコンソールでのみサポートされます。
図 5.

機能強化

ツール間のエンティティ選択の保存と取得。
エンティティの選択を任意のツールで保存し、別のツールで取り出すことができるようになりました。以前は特定のツール間でのみ可能でした。例えば、Idleで要素を選択して保存し、Contourパネルで保存した内容を呼び出し、コンターに適用することができるようになりました。
HVTransライセンスの更新。
HVTransのライセンスユニットが6AUから21AUに増加されました。
環境設定ダイアログに表示される以下の設定は、シャットダウン時に設定ファイルに書き出され、セッション間で記憶されるようになりました：
- ビデオキャプチャのフレームレート（Common > Capture > Output Quality）
- 透明度 (Common > Graphics > Display)
- データ読み込み時のアニメーション (HyperView > Performance > General)
- ドライブマッピング(HyperMesh > Drive Mapping AND HyperView > Drive Mapping)
- アニメーションフレームレート（Common > Application、Preferences ダイアログに追加された新規項目）

解決した問題

HyperMeshで結果をロードした後にHyperViewで結果をロードすると、セグメンテーションエラーが発生する問題。
HWCコンソールで "hwd exit "コマンドを実行するとアプリケーションエラーとなる。
Measures > Optionsメニューで設定した特定の色が適用されない問題。
Measures > Optionsメニューで色を変更した後、エンティティエディタでカラーアイコンをクリックすると、アプリケーションエラーが発生する。
AddModel コマンドで追加された1D要素がスクリーンキャプチャに表示されない。
オーバーレイされたモデル間の最小距離測定で、編集メジャーが期待どおりに機能しない。
ウィンドウの描画方向によるウィンドウ選択の動作が一定でない問題。
HyperView Resultsリボンの「保存」アイコンは、モデルを保存する代わりにセッションを保存してしまう問題。

ソルバーインターフェース

Abaqus Interface

新機能

Abaqus 2024 ODB サポート: Abaqus用結果ファイルリーダーが更新され、最新のAbaqus 2024を読み込めるようになりました。これにともない、Abaqus 2019の結果ファイルは、サポートされなくなりました。2019年の結果ファイルを使用している場合は、2019年以降のいずれかのバージョンにアップグレードする必要があります。

LS-DYNA Interface

解決した問題

サードパーティ製ソフトウェアで作成されたd3plotファイル（オリジナルのLS-DYNA d3plotファイルではない）が読み込めるようになりました。
TSHELL要素の結果がFemzip圧縮されたd3plotファイルから正しく読み込まれるようになりました。
アニメーションを確認する際に、アダプティブメッシングにより問題が発生した要素が削除されるようになりました。
MATSUM出力からのパート内部エネルギーが正しいパートに表示されるようになりました。
ISTRA=1およびISED=1の*DATABASE_EXTENT_BINARY_COMPがモデルで有効になっている場合に、3D要素のひずみ / ひずみエネルギー密度が読み込まれるようになりました。
モデル内でISED=1の*DATABASE_EXTENT_BINARY_COMPが有効になっている場合に、ひずみエネルギー密度がd3eigvファイルから読み込まれるようになりました。

Extensions

機能強化

autoLoad: autoLoadエントリは、Extensionが追加されたときに自動的にExtensionをロードするために使用できます。これは非推奨のextendsエントリを置き換えるものです。
unloadable: unloadableエントリは、Extensionのアンロードを無効にするために使用できます：
図 6.
カスタムドキュメントのサポート: カスタムドキュメントのサポートが強化され、スクリプト化されたコンテキストがサポートされるようになりました。F1キーを使用すると、拡張機能に同梱されているドキュメントにリンクできます。
MacToExtensionツール: コマンドラインユーティリティMacToExtensionツールは、HyperMeshマクロメニューファイル（.mac）をExtensionに変換します。Extensionがロードされると、Extension名で新しいメニューが作成されます。
注: このツールは、フラットな階層構造を持つ機能的なドロップダウンメニューを提供します。より高度なExtensionを実現するには、カスタマイズが必要です。
