Altair HyperMesh 2024 リリースノート

空力弾性

2024では、空力弾性に関する変更はありません。

APIとカスタマイズ

新機能

HyperMesh Python APIのリリース：
- HyperMesh Python APIでは、Pythonスクリプトを使用してワークフローを自動化することができます。
- hwx.guiモジュールによるカスタムGUIの作成をサポートします。
- 拡張機能と互換性があります。
- 既知の制限：
  - すべてのHyperMesh機能はまだサポートされていません。不足している機能は、今後のリリースで徐々に追加される予定です。
  - 今後、大規模なモデルでのコレクション作成のパフォーマンスが向上する予定です。
  - モデルインスタンスメソッドは失敗してもPythonエラーを返しません。現在のところ、成功/失敗は返されるステータスオブジェクトによって認識されます。将来的には、失敗した関数はPythonエラーを返すように変更される予定です。
  - ネストされたエンティティデータ名はPythonではまだアクセスできません。
  - PythonスクリプトをFile > Load > Python Scriptで実行すると、Pythonエラーは表示されません。
- 既知の問題点：
  - クラスコンストラクタで新しいエンティティを作成するときにエンティティ名を指定すると、名前に矛盾が生じた場合に'invalid value' エラーが発生することがあります。
  - コレクションを繰り返し処理して各オブジェクトをプリントすると、アプリケーションエラーが発生することがあります。
  - 非アクティブウィンドウからモデルを指定して対話型エンティティ選択 (CreateCollectionByInteractiveSelection) を起動すると、アプリケーションエラーが発生することがあります。
  - EnumのCONTAINMENT_FULLとCONTAINMENT_PARTIALの値が間違った方法でマップされます。
  - Pythonで個別のクラスを使用して個々の構成を表すエンティティのコレクションについて、不正なサイズが報告されます。
- より詳細な情報は、API, Reference GuidesのPython API Reference Guideセクションにあります。
Developerリボン：
- 自動化とカスタマイズに関連する今後のリリースで予定されているツールへのアクセスを提供する新たなリボンが追加されました。
- リボンはデフォルトでは非表示になっており、View > Ribbonsで有効にできます。
タスクマネージャー：
- Python APIとXML定義GUIによるプロセス自動化のための新しいプラットフォーム。
- カスタムPythonスクリプトをタスクにパッケージ化し、簡単に実行できるプロセスに整理できます。
- HyperMeshクライアントをサポートします。将来的には他のクライアントにも対応する予定です。
API変更の詳細については、最新のHyperMesh Reference Guide API Programmer's Guideセクションにあります。

ブラウザ

新機能

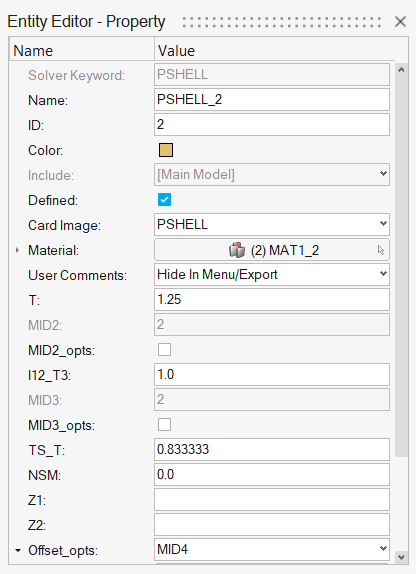

エンティティエディター

エンティティエディターは、すべてのブラウザとモデリングウィンドウで選択されたエンティティデータを表示するため、モデル内のすべてのエンティティを効率的に確認し、修正することができます。エンティティエディターのヘッダーは、選択されたエンティティのタイプを示します。

エンティティエディターは左下のドッキングエリアにドッキングされていますが、アプリケーション内の利用可能なドッキングエリアに移動したり、プライマリまたはセカンダリスクリーン上にフロートさせることができます。

エンティティエディターは、Viewメニューからアクセス、ショートカット Shift+Eを使用、またはブラウザ / モデリングウィンドウでエンティティをダブルクリックしてアクセスします。

モデリングウィンドウでは、右マウスボタンのコンテキストメニューEditオプションは、エンティティエディターがオフの場合にのみ使用できます。エンティティを選択し、そのデータをエンティティエディターで編集できるため、エンティティエディターがオンの場合、コンテキストメニューのEditオプションは削除されます。
モデリングウィンドウのエンティティをダブルクリックした場合：
- エンティティエディターと対応するブラウザの両方が開いていない場合、その両方を開きます。
- エンティティエディターが開いている場合、対応するブラウザを開きます。
- 選択したエンティティの編集がサポートされている場合は、関連するツールに入ります。
すべてのエンティティのモデリングウィンドウに、Show in Browserコンテキストメニューオプションが追加されました。
- 名前付きエンティティの場合は、各ブラウザを起動し、エンティティリストで選択したエンティティをハイライト表示します。
- 名前のないエンティティの場合は、各ブラウザを起動し、セレクターの選択をプッシュして（全体のエンティティ数がしきい値を超えている場合）ブラウザに表示します。
エンティティエディターのEditコンテキストメニューオプションは、フローティングエンティティエディターを起動する代わりに、埋め込まれたエンティティエディターを展開するようになりました。

機能強化

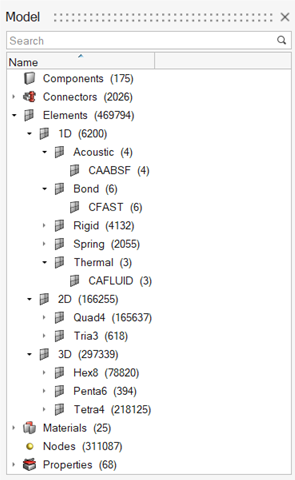

モデルブラウザでの要素の分類: モデルブラウザで要素を分類する効率的な方法を導入し、寸法や構成に基づく迅速なレビューを容易にしました。カテゴリがリボンのツールと一致するようになりました。; 図 2.; 一貫性を維持するため、同様の分類の強化がIncludesブラウザとSubsystemブラウザに拡張されました。
空のインクルード: Validate ribbon > Find Emptyツールを使って、空のインクルードを簡単に識別できるようになりました。データが入っていないインクルードを効率的に探し出し、クリーンアップすることができます。
空のパート: Validate ribbon > Find Emptyツールを使って、空のパートを簡単に識別できるようになりました。データが入っていないパートを効率的に探し出し、クリーンアップすることができます。
属性列としてのソルバーキーワードの表示: ソルバーキーワードを、該当するすべてのエンティティビューの属性列として追加できるようになりました。

既知の問題点

エンティティがフィルターされたブラウザリストから削除されても、エンティティエディタはクリアされない問題。
モデルの読み込み時、作成（Create）メニューのキーワードリストがエンティティビューから削除される問題。

解決した問題

Assembly Hierarchyオプションを使用すると、ブラウザの表示がグレーアウトしていた問題。
パートセットを削除すると、プロンプトが表示されずに内容が削除されていた問題。
パートを作成してもリネームモードにならなかった問題。
別のタイプのメタデータが追加されるまで、配列メタデータがエンティティエディタに表示されなかった問題。

複合材料

新機能

Sequenceエンティティ: 例えば[-45/0/45/90]のように、よく再利用されるプライのリストをSequenceエンティティで定義します。これは、他の個々のプライと一緒に積層材にドラッグ - ドロップすることができます。; シーケンスのリピート数を指定することで、プライの作成を容易にします。; メインシーケンスに加えられた変更は、積層材の各層のインスタンスの子シーケンスに自動的に伝わります。; 積層されたインスタンスシーケンスにプライ形状を割り当て、シーケンス内のプライに自動的に反映します。これは、プライに直接形状を割り当てることで、個々のプライに対して上書きすることができます。

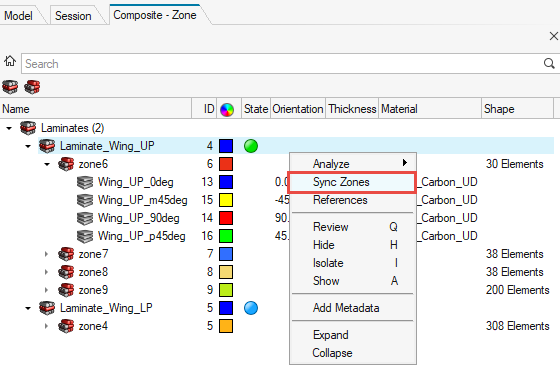

ゾーン同期: CompositeブラウザのZone Viewのゾーンが、リクエストに応じて手動で同期されるようになりました。以前は自動的に行われていたため、積層材設定時にパフォーマンスの問題が発生するケースがありました。; CompositeブラウザのState列は、積層材のゾーンの同期状態を示します。青はゾーンが同期されていないことを示し、緑はゾーンが同期されていることを示します。; ゾーンは、積層材を含むHyperLaminate解析操作時に自動的に再生成されます。
図 3.

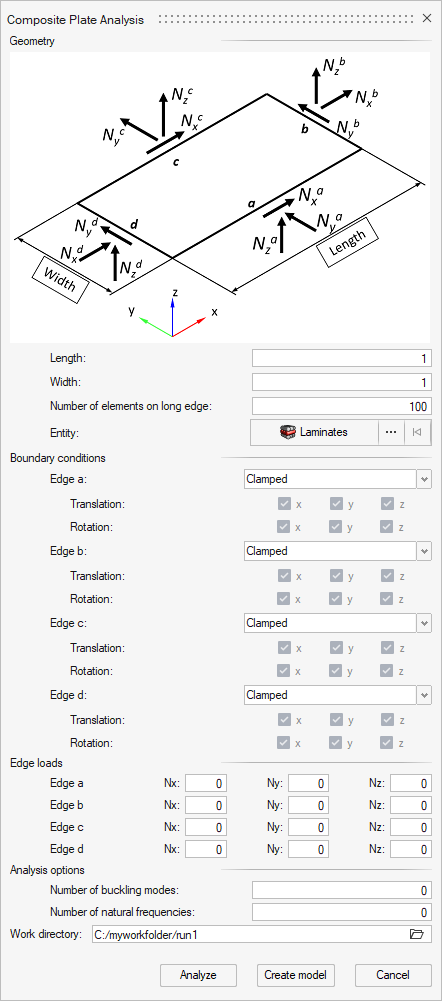

Composite Stressツールボックス: 単一のダイアログから、パラメトリックな寸法、指定された積層材、エッジ荷重、および境界条件を持つ平らな複合プレートを作成し、解析することができるようになりました。このツールはOptiStructソルバーインターフェースで利用でき、解析を実行するにはOptiStructのインストールが必要です。結果は解析後に自動的に読み込まれます。
図 4.

機能強化

property/laminate IP=20のRadioss PH配向法が、Radiossソルバーの標準的なシェル配向法になりました。これは、Compositeブラウザで配向の適用とレビューの両方の操作でサポートされています。旧バージョンのRadiossブロックの配向レビュー方法は引き続きサポートされています。
積層材の複製機能：積層材を複製すると、積層されたプライも複製され、プライの形状がクリアされます。
すべての積層材、シーケンス、プライの積層設定のための*updatestackedentities APIを追加

解決した問題

大規模モデルで複合材エンティティを扱う際のパフォーマンス。ドラッグ - ドロップによるプライの積層、表示/非表示/単一表示、取り消し/やり直し操作、コンポーネントビューの呼び出しの高速化。
複数のラミネートが必要な場合のプロパティの作成。

既知の問題点

ターゲットメッシュより大幅に大きい形状のためのプライ形状のリアライゼーション。
複数ラミネートのFibersim/Catia Composite Linkの.h5ファイルのインポート/エクスポート。
合成荷重ケースはまだサポートされていません。
荷重応答コンタリングは、対称ラミネートを完全にはサポートしていません。要素のコンターはすでに対称性を完全に考慮していますが、プライごとの結果選択には対称的なレイヤーはまだサポートされていません。
PCOMPGの荷重応答コンターは、グローバルプライIDの代わりにレイヤーインデックスに依存します。
PSHELLプロパティを使用した要素解析のエラーメッセージで、一部のコーナーケースの詳細が表示されません。

コネクター

新機能

コネクターXMLエクスポートオプション: モデルのソルバーデッキにエクスポートする際に、コネクターXMLフォーマットを指定できるようになりました。; コネクターXMLのインポート時に、未定義のリンクエンティティが作成されます。

機能強化

コネクタグループの削除

コネクタグループは削除されました。既存のモデルやファイルは、自動的にDirect Part Ownershipに移行されます。グループの詳細はメタデータとして追加されます。

構成設定で直接パートとサブシステムを所有するようになりました。2つの構成設定オプション、AutomaticとManualがあります。

Automaticは、リンク構成に基づいてコネクターとリアライゼーションを構成します。
Manualは、コネクターの所有権に基づいて、リアライゼーションを適切なサブシステムに分類します。

部品表（BOM）との整合性を確保するため、リアライゼーションの構成は常にパート階層の外側になります。リアライゼーションのためのパートは、コネクターの所有権に基づいて命名されます。

ガイドバーの更新

コネクター作成ワークフローのセレクターが更新されました：

nodes/nodeリスト間の切り替えにキーボードショートカットの選択は必要ありません。
- 新たに"+"セレクターが追加され、ポイントライン、ライン、エリアコネクターの作成を確認できるようになりました。
Locations/location linesが追加されました。
- これにより、メニューのnodesのボックス選択オプションとスナップオプションが削除されます。
Aero linesが追加されました。
- ラインの中心にポイントコネクターを作成します。
- つながっているラインはすべて直径の値として扱われます。
メニューの変更はすべてコネクターに反映されます。

その他

アイドリング中にアタッチメントからコネクターに変更すると、アタッチメントを使用しているコネクターが選択されます。

Hexa (HAZ) は、パネルの板厚に応じて層ごとにHAZが変化します。

Hexa (Contact)でテーパ付きの板厚をサポートします。

ビームとのコネクターのリアライゼーションは、beam node3 (orientation node)を作成する必要があります。

既存のシステムを選択して、リアライゼーションに関連付けることができるようになりました。

これで、リアライゼーションに座標系の軸方向を定義することができます。

Stitch HLは現在、Abaqus、ANSYS、Nastranに拡張されています。

CustomポイントとFastenerコネクターは、feconfigファイルからHuth計算を定義することができます。

押し出しモデリングにおける非マニホールド接合部のSeam Quadが改良されました。

リアライゼーションの座標系の方向を調整できるようになりました。

複数のDVSTファイルを同時に読み込めるようになりました。

feconfigファイル内の複数の要素タイプ定義が、Connectorエンティティエディター内で複数のプロパティの作成および表示が可能になりました。

Autolineは、コネクターの重複を改善し、よりクリーンな結果を実現しました。

解決した問題

ConnectorブラウザでのIDによる並べ替えがタイプを無視するようになりました。
モデルの再読み込み時にコネクターのカラーモードが更新される問題が解決されました。
プロパティの直接割り当てで、プロパティは要素およびコンポーネントに割り当てられることがなくなりました。
Solid Outer Faceがヘキサ要素をサポートします。
ソリッドメッシュの表面上のコネクターに対する隣接ロバスト性が向上しました。
複数の重要ポイントを追加しても、リアライゼーション時に問題が発生しなくなりました。
Triaオプションを有効にすると、リアライゼーション時にセグメンテーションエラーが発生しなくなりました。
アタッチメントツールの終了時にクラッシュすることがなくなりました。
Seam Quadリアライゼーションにおける大規模投影の問題が解決されました。
Retain Nodesでラインコネクターを反転しても、重要ポイントが削除されなくなりました。
Huth Pointコネクターを使用した座標系割り当てが改善されました。

設計探索

新機能

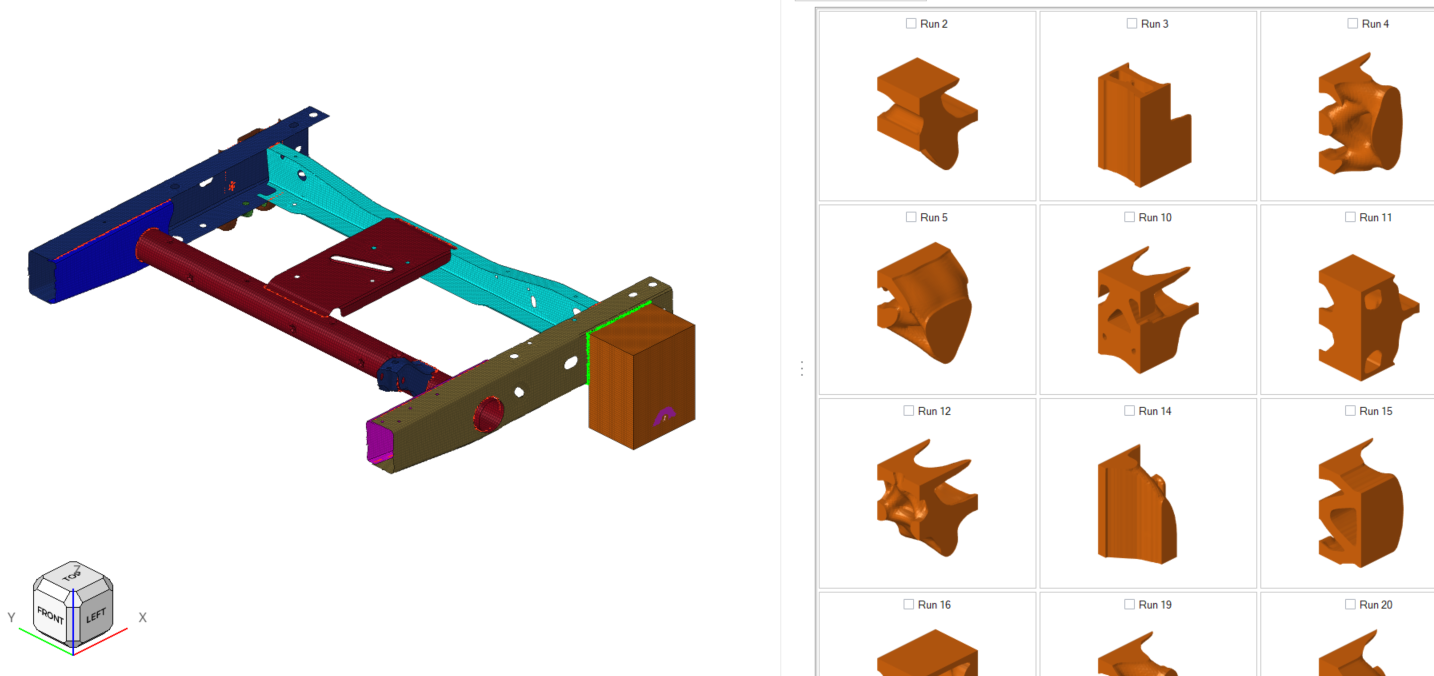

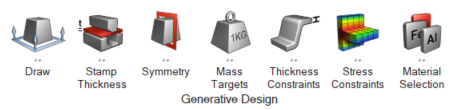

Generative Design: Generative Designは、設計探索のまったく新しいワークフローで、与えられた問題に対して多くの潜在的なデザインコンセプトを作成し、検討するために使用できます。
図 5.; DOEや最適化のための標準的なDEワークフローと同様に、Generative Designはユーザーフレンドリーなグラフィックス主導の環境であり、問題の定義や設定作業を簡素化します。

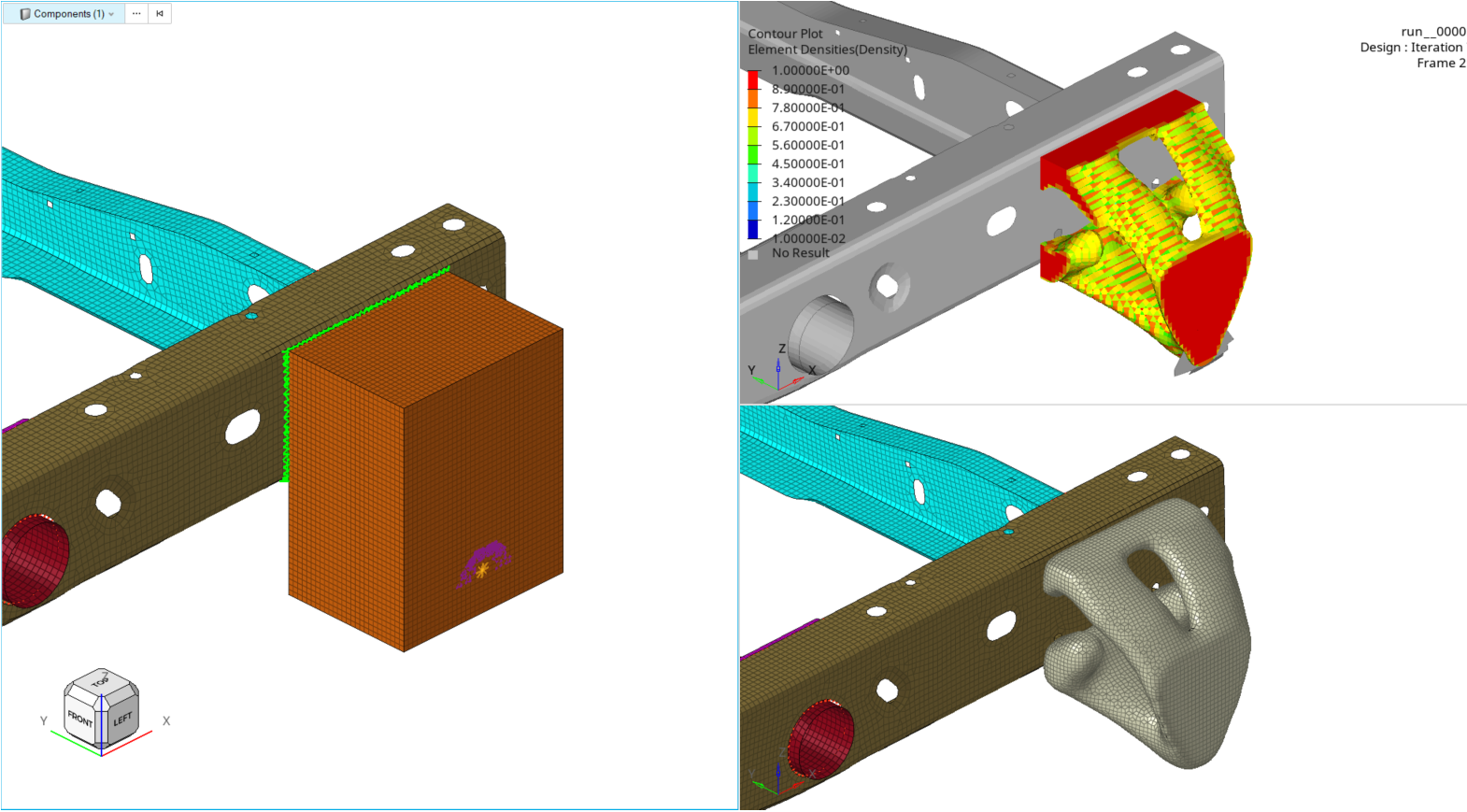

図 6.; また、ワークフローは、ブラウズ、フィルタリング、長さ、および潜在的な概念の比較に使用できる豊富な後処理ツールのセットを提供します。
図 7.

機能強化

MELSタイプのDOEを拡張できるようになったため、既存のDOEに追加の実行を加えることができます。
応答曲面フィットの作成において、失敗した実行は無視されます。以前は、失敗した実行も含まれていたため、場合によってはフィット品質に影響を与える可能性がありました。

解決した問題

測定応答を作成するときに荷重ケースを選択できるようになりました。
Force応答の作成において、タイプ25を含む、追加のRadiossグループがサポートされました。
単一のOptiStruct PBARLまたはPBEAMLプロパティの質量応答と体積応答を評価できるようになりました。

Extensions

機能強化

autoLoad: autoLoadエントリは、Extensionが追加されたときに自動的にExtensionをロードするために使用できます。これは非推奨のextendsエントリを置き換えるものです。
unloadable: unloadableエントリは、Extensionのアンロードを無効にするために使用できます：
図 8.
カスタムドキュメントのサポート: カスタムドキュメントのサポートが強化され、スクリプト化されたコンテキストがサポートされるようになりました。F1キーを使用すると、拡張機能に同梱されているドキュメントにリンクできます。
MacToExtensionツール: コマンドラインユーティリティMacToExtensionツールは、HyperMeshマクロメニューファイル（.mac）をExtensionに変換します。Extensionがロードされると、Extension名で新しいメニューが作成されます。
注: このツールは、フラットな階層構造を持つ機能的なドロップダウンメニューを提供します。より高度なExtensionを実現するには、カスタマイズが必要です。

全般

お知らせ

従来のプロセスマネージャとユーティリティメニューは、対応するAPIとともに削除されました。代替ソリューションの詳細については、Altairテクニカルサポートまでお問い合わせください。

機能強化

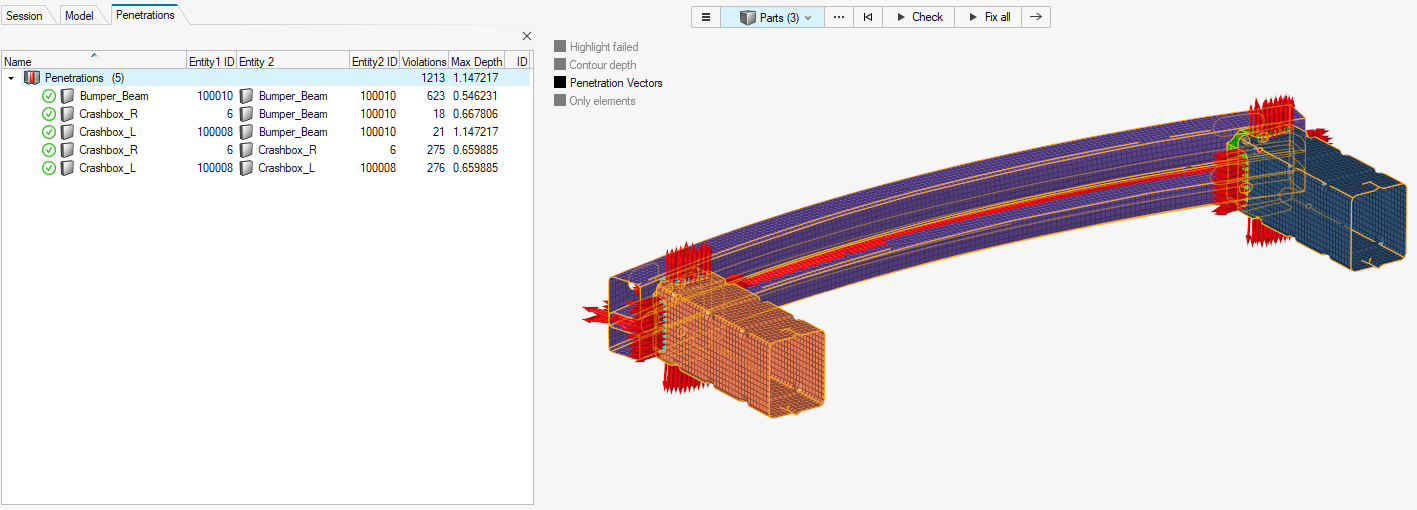

新しい貫通と交差チェックのワークフロー

既存の貫入と交差点チェックツールは、シンプルなワークフローに再設計され、ユーザーエクスペリエンスが向上しました。

ワークフローにパート選択が追加されました。

全般的な強化

Multi Model HyperMeshモデルファイルの保存サポートが追加されました。

製品立ち上げに関連するパフォーマンスの改善が行われました。

Referenceブラウザのパフォーマンスが改善されました。

注: Referenceブラウザは、選択したエンティティとモデル内の他のエンティティとの関係を階層ツリー構造で表示します。

Preferencesダイアログに表示される以下の設定は、シャットダウン時に設定ファイルに書き込まれ、セッション間で記憶されるようになりました：

ビデオキャプチャーフレームレート（Common > Capture > Output Quality)
透明度 (Common > Graphics > Display)
データ読み込み時のアニメーション (HyperView > Performance > General)
ドライブマッピング(HyperMesh > Drive Mapping AND HyperView > Drive Mapping)
アニメーションフレームレート（Common > Application、Preferences ダイアログに追加された新規項目）

既知の問題点

アニメーションツールバーがビューツールバーの隣のモデリングウィンドウの下部にドッキングされて表示されている場合（結果が読み込まれたときのデフォルトの動作）、モデリングウィンドウのサイズをツールバーの幅よりも小さく変更することはできません。以下の回避策があります：
- どちらかまたは両方のツールバーのドッキングを解除し、解除された状態にする
- モデリングウィンドウの下部にツールバーを重ねて表示
- ビューツールバーに垂直にドッキング表示する
- モデリングウィンドウのスペースを確保するためにブラウザのドッキングを解除する
File Open/Saveダイアログとメッセージボックス
- 以下のダイアログの表示に矛盾が見られます：
  - File > Open
  - File > Save
  - メッセージボックス
- ファイルを開くダイアログやファイルを保存ダイアログで使用可能なファイル拡張子フィルターや、それらのダイアログやメッセージボックスの表示方法に基づいて、ダイアログの外観やスタイルは、それらのダイアログの他のインスタンスと異なることがあります。
- これらのダイアログの中には、アプリケーションの他の場所をクリックすると、メインアプリケーションの後ろに隠れてしまうものがあり、それらをフォアグラウンドに戻したり、アプリケーションの位置を変えたりする必要があります。

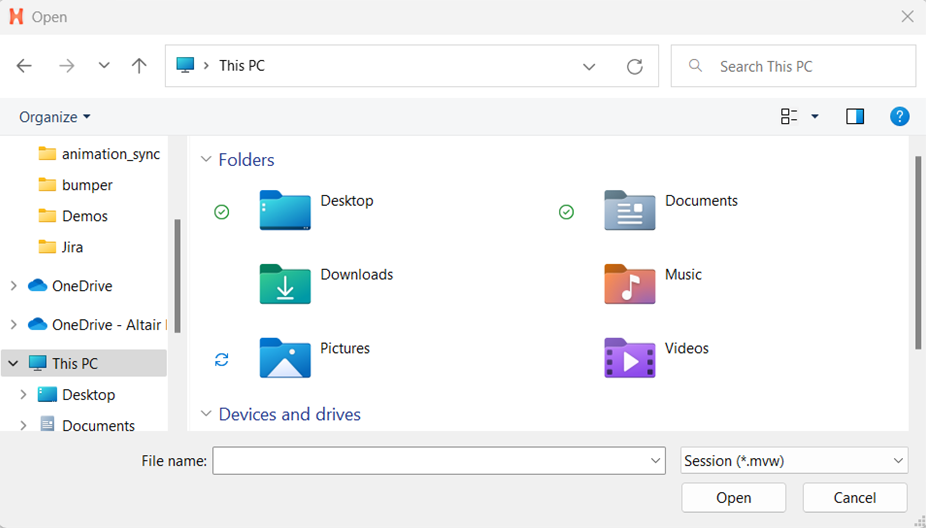

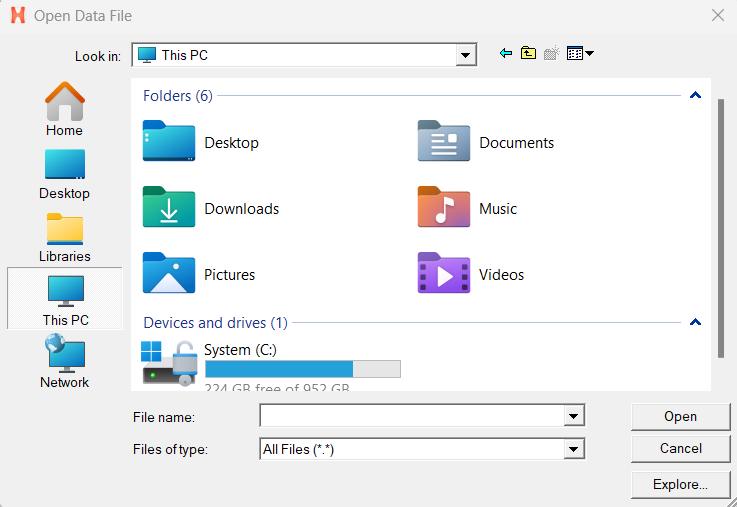

- ファイルを開くダイアログの異なるバージョンを示す例：

  図 10.

  図 11.
NICE / DCV環境で実行する場合、HWxツールベルトとアドバンストキャプチャーで描画の問題が発生します。
Windows 11の場合：2つ以上のHyperMesh ウィンドウと少なくとも1つのHyperView ウィンドウを持つマルチウィンドウページで、HyperView の[ロード]モデルパネルから起動したファイルを開くダイアログを使用してモデルをロードすると、パネルにファイル名が正しく更新されないことがありました。これにより、ファイルを読み込むことができなくなります。
- この問題が発生した場合は、ファイルをコピー＆ペーストするか、ファイルパス/ファイル名を直接"モデルを開く"パネルに入力してApplyをクリックすることで読み込むことができます。
インポートオプションダイアログの起動中（ただし表示前）にファイル（File）メニューを開くと、HyperMeshセッションがフリーズすることがあります。このような場合は、他のアプリケーションに切り替えてからHyperMeshに戻って問題を解決してください。
HyperMeshの起動時間は、新しいインターフェースの2023.1と比較して改善されました。しかし、特定のネットワーク構成については、特に初回起動時をさらに改善するために現在開発が進められています。
マルチウィンドウレイアウトでは、長いガイドバーは切り捨てられることがあります。この問題を解決するには、モデリングウィンドウのサイズを変更して幅を広げるか、ウィンドウを広げてガイドバーが完全に広がるようにしてください。
HyperMeshからポストクライアント（HyperViewHyperGraphなど）の1つに切り替えた後、クライアントでショートカットとして使用されていない特定のファンクションキーが、空白のアイコンでHyperMeshのセカンダリボンを開いたり、アイドルツールを終了したりすることがあります。この問題を解決するには、クライアント内で利用可能なツールに切り替えてから、そのツールを終了します。
Linux上でHyperMeshを終了した後、セッションがアイドル状態でしばらく放置されていると、ターミナルウィンドウにエラーメッセージが表示されることがあります。
マルチモニター環境では、ブラウザやダイアログをあるモニターから別のモニターにドラッグすると、関連するコンテキストメニューがブラウザやダイアログの外側に表示されることがあります。
ダークテーマでは、マルチウィンドウレイアウトのウィンドウ間に太い白線が表示されます。
複数のページを持つセッション（.mvw）ファイルをダブルクリックしてHyperMeshを起動した場合、場合によっては、すべてのページがHyperMeshセッションに存在しないことがあります。これを避けるには、スタートメニューまたはコマンドラインからHyperMeshを起動し、HyperMesh内からGUI（メニュー、リボンなど）またはドラッグ＆ドロップでセッションファイルをロードします。
ダイアログのサイズを変更すると、HyperMesh Curve Editor ダイアログのGUIコンテンツが歪むことがあります。また、場合によっては、サイズ変更後、ダイアログ内でそれ以上入力できなくなることがあります。これは、NVIDIAグラフィックドライバーが更新されたWindowsマシンで発生する可能性のあるグラフィックカード関連の問題です。この問題が発生した場合、NVIDIAグラフィックスドライバを以前のバージョン(バージョン528.79)に戻すことで解決します。
ブラウザツリーのページを右クリックして表示されるセッションブラウザのコンテキストメニューを使用して作成した新規ページが、ページナビゲーションツールに反映されないことがあります。これは、ページナビゲーションツールを使って新しいページを作成するか、ブラウザのツリーエリア内の空白を右クリックして新しいページを作成するためのブラウザコンテキストメニューにアクセスすることで回避できます。
セッションブラウザを使用してページをコピー/ペーストすると、ペーストされたページはセッションの最後のページとして追加されるのではなく、コピーされたページの直後のページとしてセッションに挿入されます。
Linux上で、セッションブラウザを閉じたままポストクライアント（HyperView、HyperGraph、MotionViewなど）をシャットダウンすると、再起動時にアプリケーションエラーが表示され、セッションブラウザが正しく描画されません。エラーメッセージをクリックしてブラウザを閉じ、View（ビュー）プルダウンメニューから再度開くと、問題は解決します。
TextViewおよびTableViewウィンドウを含むセッションをHTMLに出力すると、HyperMeshがクラッシュすることがあります。
HyperGraphまたはHyperViewを起動し、HyperMeshに切り替えた後、モデリングウィンドウの右上隅にあるクライアント選択を使ってクライアントを変更できない場合があります。クライアントを変更する他の方法（プルダウンメニューまたはセッションブラウザを使用）は、機能します。

解決した問題

Altair Material Data CenterダイアログのGUIコンテンツが、ダイアログのサイズを変更した際に歪んだり、サイズ変更後にダイアログ内での入力ができなくなる場合があるという問題が解決されました。
Ctrl > Z (元に戻す）と Ctrl > Y (やり直し）は、HyperMeshで保護されたショートカットとして指定されているため、上書きできません。これにより、これらのショートカットを上書きすると、マウスフォーカスがグラフィックス領域から離れているときに（たとえば、テキスト入力ボックスや他のフォーカスされたUIウィジェットをクリックした後）、ショートカットが無視されるという問題が解決されました。
荷重が適用された節点の節点結合に時間がかかる問題が解決されました。
エンティティのコピー＆ペースト後の節点に関連するパフォーマンスが改善されました。
モデリングウィンドウでキーボードショートカットが正しく機能しない問題は解決されました。

ジオメトリ

新機能

TCLとPythonによるカスタマイズ: スケッチツールは、TCLとPythonを使用したカスタマイズをサポートするようになりました。

機能強化

フィレットの検出とワークフローの改善、およびフィレットチェーンの選択的削除が追加されました。
ラインメッシュは、ラインに加えて節点リストも入力としてサポートします。
凡例は、要素の品質基準の最小/最大値を示します。
凡例の位置設定にいくつかの機能強化が追加されました。

解決した問題

Quick Edit、整列、分割、形状の簡略化、スケッチツールなど、さまざまなツールでロバスト性が向上しました。

マトリックスブラウザ

機能強化

HyperViewワークフローが復元されました。HyperViewウィンドウ内の要素または節点をMatrixの入力エンティティとして選択し、関連する結果を照会することができます。

解決した問題

クライアント/ウィンドウの切り替え時にマトリックスブラウザを再起動するメカニズムが正しく動作しなかった問題が解決されました。マトリックスブラウザは、関連付けられたHyperMeshモデルがアクティブ（現在の）モデルでなくなった場合にのみ再起動されるようになりました。

メッシュ

機能強化

相互延長

相互延長でFEジオメトリがサポートされます。

ステッチ

メニューからCADとFEタブが削除されました。

FEジオメトリのステッチのロバスト性が向上しました。

フィーチャー

2Dおよび3D穴検出のためのFEジオメトリサポートが追加されました。

FEジオメトリの2Dおよび3D穴がジオメトリフィーチャとして検出されるようになりました。

Create Featuresで、FEジオメトリの穴、フランジ、フィレット、ロゴ用のジオメトリフィーチャを作成できるようになりました。

法線

参照要素 / ベクトルを使用したFE ジオメトリサーフェス調整の出力が改善されました。

参照要素を使用して法線を調整するには、connectivity法を使用します。
法線はベクトル方向法を使用して調整します。

FEジオメトリサーフェスの自動調整が改善されました。

特に除去、パッチ、FE ジオメトリの変換、FEジオメトリの更新などの機能において、FEジオメトリサーフェスとその要素間の法線の整合性が向上しました。

押し出し

Hexの機能はExtrudeの下に移動しました。

Hex要素作成のためのExtrudeに要素とファセットの選択が追加されました。

メッシュを選択した状態でサーフェスを押し出すと、ジオメトリを持つソリッド要素が作成されます。

ジオメトリの構成

PreferencesのGeometryセクションに、"New"オプションが追加されました。

"Create in"がNewに定義されている場合、Ruled、Extrude/ Revolve、Patch/Spline、Skinなどの各種ツールで作成されたジオメトリを配置するための新しいパートが作成されます。

Midmesh、Midsurface、Midlineから、保存先コンポーネントを選択するプションが削除されました。

Midmesh、Midsurface、Midlineの

メニューにCreate in Original.#が追加され、元のパートにOriginal.#コンポーネントを作成できるようになりました。

モデル構築

新機能

ID Manager: ID Managerは、AssemblyリボンからID Managerツールを選択して開きます。; 新たに2つのcsvエクスポートフォーマットがサポートされました。以前と同様に、IDルールが定義されている情報のみを書き出すこともできますが、さらに、IDルールのないインクルードを書き出すことも、IDマネージャーに表示されているすべてのエンティティをcsvに書き出すこともできます。; Reserve IDでは、すでにサポートされているスペース区切りのリストに加えて、カンマ区切りのリストを使ってIDをリザーブできるようになりました。; 最小 / 最大IDルールの割り当てでは、1ずつ増加するのではなく、インクルード内のエンティティの数を考慮して範囲を設定するようになりました。includeに100の要素があり、min IDルールを1として設定した場合、以前はmaxは2に設定されていましたが、現在は100に設定されます。
パート: Geometry Import Options ダイアログのPDM属性のPart Nameを使用して、インポート時にパート名をカスタマイズできるようになりました。; インスタンスの同期を一度に複数のパートに対して実行できるようになりました。; インスタンス同期を使用して同期されるパートを決定するために、4つの新しいオプションが用意されています。
コントロール: パートコントロールでは、Midmeshに新しいオプションが追加され、プロパティの作成が常に自動で行われるのではなく、ユーザーが定義した板厚間隔で行われるようになりました。; 中立面コントロールに、板厚割り当ての小数点以下の桁数を設定するオプションが追加されました。; BatchMeshプロセス中に実行されるparamファイルとcriteriaファイルと共にスクリプトを指定するために使用できるカスタムコントロールが追加されました。BatchMesherがサポートしているのと同じ形状およびメッシュに関する前処理、メッシュ後の後処理のためのオプションが提供されています。自動化を追加する3つのタイミングに対して、最大3つのプロシージャを作成する必要があります。メッシュ後の後処理手順の最後にファイルを保存することを忘れないでください。; 薄肉ソリッドのコントロールで、レイヤー数を明示的に指定するのではなく、メッシュサイズに基づいて決定できるようになりました。このモードに設定すると、最小限のレイヤー数を追加で提供することができます。

機能強化

ID Manager: Renumberが右クリックのコンテキストメニューの一番上に移動し、アクセスしやすくなりました。; IDのロックとリザーブは、それぞれLock IDsとReserve IDsという単一のオプションに簡素化されました。; リザーブ可能なIDリストの長さの制限がなくなりました。
パート: 文字サポートが拡張され、アルファベット以外の文字がパート固有のIDリプレゼンテーション名に使用できるようになりました。

解決した問題

パートエンティティの所有権ロジックが修正されました。以前は、エンティティを新規に作成した場合、その時点でのカレントのパートに保存されていました。この挙動により、特定のパートとは無関係なエンティティが含まれてしまうことがあり、パートの削除やアンロードが行われたとき、これらのエンティティも警告なしに削除されたときは、パートにこれらのエンティティが含まれていたことを知ることも問い合わせることもできなくなります。これを回避するため、エンティティが誤ってカレントのパートに作成されるのをブロックするようになりました。
中立メッシュコントロールの最小要素サイズのデフォルトが、従来の10倍から4倍に変更されました。これにより、初期設定でもより良い結果が得られ、インタラクティブな中立メッシュによる結果と一致するはずです。
類似性 (%):、トレランス、および値オプションが、どの一致方法が選択されているかによって正しくグレーアウトされるようになりました。

モデルの検証

機能強化

Show Unmatched Ribオプションが強化され、フリーエッジを持つCADソリッドも比較対象とみなされ、不一致領域が表示されるようになりました。
Partial Variant Comparisonオプションを選択したFE比較では、派生モデルのパートはベースモデルのBBOXサイズに基づいて選択されます。これは、派生モデルの不要なパートを無視するのに役立ちます。
複数のソリッドを持つ単一のCADファイルは、比較ブラウザで個々のパートとして管理されるようになりました。これはソリッドの比較に役立ちます。

解決した問題

結果のリセットが、Q-comparisonのComparisonブラウザで動作するようになりました。
交差チェックで、アセンブリサマリーレポートが作成されるようになりました。

モーフィング

機能強化

ドメインベースのモーフィングの更新: モーフライブラリのパフォーマンスが大幅に改善されました。; 大きなモデルのドメインベースの変更において、計算をより小さな影響範囲で行います。; ツールの2段階モーフィングが削除されました。

PhysicsAI

お知らせ

学習、テスト、予測の実行のためには、75Altairユニットが使用されます。

新機能

コンターの予測精度の向上: 数値的には重要ではありませんが、physicsAIは局所的なノイズを含むアニメーションが作成されることがありました。これは、特に変形図アニメーションで顕著でした。新しいスムージングスキームが導入され、よりクリーンな出力予測の作成が可能になりました。改良されたアルゴリズムは、ノイズを減らし精度を向上させることで、予測を改善します。
図 12.
モデル品質評価のための予測の強化: 学習後、機械学習モデルの精度を評価するために数値的な指標をもとにデータ分析を行います。新しい測定基準には、決定係数（R²）、Sprague-Geers、ピーク値の絶対誤差とパーセント誤差が含まれます。新しいメトリクスが、モデルの品質を評価するために使用されるphysicsAIの幅広い診断ツールに追加されました。
Altair Oneへのシームレスな統合で、スケーラブルなコンピューティングリソースにアクセス: 幾何学的ディープラーニングは、学習にかなりのコンピューティングリソースを必要とします。Altair One Driveに保存されたプロジェクトについては、ワンクリックでAltair OneのHPCシステムで学習を実行することができます。Altair OneのスケーラブルなHPCおよびクラウドリソースなら、必要なコンピューティングパワーへのアクセスが簡単です。

機能強化

バッチサイズは学習パラメータとして公開されています。
データセットの各ファイルに存在する節点と要素の数が表示されます。
エラーメッセージが改善されました。

解決した問題

MAE予測で、真理値がゼロのエンティティからの寄与が無視されていた問題。
ベクトル予測は、出力値が非常に大きい / 小さい場合、正しい結果が得られませんでした。

既知の問題点

学習テーブルのカラムのソートが科学的表記の場合、正しく表示されません。
2022.3で作成された仕様ファイルとの互換性は保障されません。新しいファイルの作成が必要です。

ポスト

新機能

アニメーション

アニメーションモード（linear、modal、transient）が利用可能になりました。

変形プロットを作成し、アニメーションツールバーのすべての標準コントロールを使用する必要があります。

制限事項：

ベクトルとテンソルのプロットはまだサポートされていません。
HyperMeshのアニメーションは、ウィンドウレベルでのみサポートされており、ページレベルではまだサポートされていません。

RSSによる合成荷重ケース

二乗和平方根（RSS）荷重ケースは、合成荷重ケース（線形重ね合わせおよびエンベロープとともに）ワークフローで使用できます。

Extreme Principal Invariant

不変量としてのExtreme Principalの値がサポートされます。Value = Extreme(P1,P2,P3)。

凡例でのプロットコントロールの更新

データコンポーネントやレイヤーなどのプロットコントロール設定を、凡例内で直接変更できるようになりました。

機能強化

テンソルプロットにおける主変数: テンソルプロットで、モデリングウィンドウに不変量を表示できるようになりました。
Free Bodyグループとトレースプロット: トレースプロットワークフローがプロットコントロールに移行されました。; 関連するワークフローを処理するために、Free Bodyグループがサポートされるようになりました。

解決した問題

コンタープロットからISO表示で節点を適切に選択できるようになりました。
PSOLIDとMCIDのコンタープロットを修正しました。
結果が利用できない場合のメッセージを改編しました。
サブケースの順序が逆になる問題を解決しました。

安全解析ツール

新機能

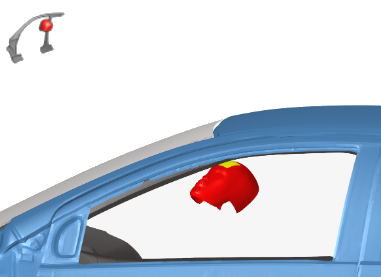

FMVSS 201Uツール: FMVSS 201Uの安全基準は、車内上部の頭部衝撃保護要件を規定しています。この複雑な規定に対応するため、新しいSafetyツールが導入され、衝撃ターゲットの自動定義と、規制に記載されたFMHモデルの位置決めを可能にしました。選択したすべての衝撃位置のシミュレーション用に、すぐに実行できるソルバーデックをロバストかつ迅速にエクスポートすることができます。
図 14.
PAM-CRASHインターフェース用シート変形シミュレーション: Seat Foam DeformerツールはPAM-CRASHインターフェースで使用できます。ダミーをシートに配置すると、シミュレーションによってフォームの変形が容易になります。
図 15.

ソルバー変換

機能強化

AbaqusからOptiStructへの変換

要素：

CPE3/CPE3HのCTPSTNへの変換。
CPE4/CPE4HのCQPSTNへの変換。

プロパティ：

*SHELL SECTION(CQPSTN/CTPSTN要素)のPPLANEへの変換。

荷重：

複数の*TEMPERATUREのTEMPADDへのマッピング。
*BOUNDARY,TYPE=VELCOITYのSPCD,TLOAD,DLOADへの変換。
*BOUNDARY,TYPE=ACCELERATIONのSPCD,TLOAD,DLOADへの変換。

荷重ステップ：

*VISCOのVISCO荷重コレクターへの変換とサブケースへのマッピング。

CADとソルバーのインターフェース

Abaqus Interface

新機能

Abaqus 2024 ODB サポート: Abaqus用結果ファイルリーダーが更新され、最新のAbaqus 2024を読み込めるようになりました。これにともない、Abaqus 2019の結果ファイルは、サポートされなくなりました。2019年の結果ファイルを使用している場合は、2019年以降のいずれかのバージョンにアップグレードする必要があります。

機能強化

キーワード*LOW DENSITY FOAMは、引張-圧縮試験データ読み込みにおいて強化されました。
ASCIIデックのインポートが強化され、要素に直接割り当てられたプロパティに基づいてコンポーネントを読み取り、作成できるようになりました。
HMProp接頭辞のついた要素セットを作成するために用いられる要素へのプロパティの直接割り当て機能。接頭辞は削除されます。
節点セットを使用して作成されたDCOUP3D/2D要素が、節点セットを保持するように改善されました。

解決した問題

DCOUP3D独立節点の重み係数のレビューが正しく行われない。この問題は解決されました。
ELBOW要素は、作成時に作成された*RELEASEを必要としない。現在は削除されています。
構造要素を作成する際に不要な節点の厚みや向きなどを取り除くために、エンティティエディターのクリーンアップが行われました。
Pretension Managerのボルトへの初期荷重は、ボルトの軸方向に荷重がかかるようになりました。
SURFACEの拡張フォーマットに関連するLinuxのパフォーマンスの問題が解決されました。

ANSYS Interface

新機能

新規にサポートされるキーワード: CP(magnetic labels-MAG,AZ) がサポートされます。

解決した問題

SECSTOPおよびSECSTOP属性が、ジョイントタイプに基づいてフィルタリングされるようになりました。

Exodus Interface

新機能

荷重の移行

以下の荷重が移行され、以前の荷重はインポート時に新しい荷重に吸収されます：

Acceleration
Boundary
Flux
Force
Moment
Pressure
Temperature
Velocity

Dashpot Sectionプロパティを持つダンパ要素

Dashpot Sectionプロパティを持つダンパ要素がサポートされました。

CAD Interface

新機能

新しいIFCリーダー: Hypermeshは、AEC（設計者、エンジニア、建設）コミュニティのニーズに応える .ifc （Industry Foundation Classes）リーダーを実装しました。

機能強化

ジオメトリインポートオプションのPDM属性にある "Part Name"フィーチャーを使用することで、インポート時にパート名のマッピングと修正ができるようになりました。

解決した問題

stepファイルのインポート時のパフォーマンスの問題が修正されました。

LS-DYNA Interface

新機能

FMVSS201 U ツール: LS-DYNAのインターフェースに、Upper Interior Head Impactツールが追加されました。詳細については、安全解析ツールリリースノートを参照してください。

機能強化

新規対応キーワード

以下のキーワードがサポートされました：

*BOUNDARY_SPC_SYMMETRY_PLANE
*DATABASE_BINARY_INTFORC_FILE
*MAT_HOT_PLATE_ROLLING

LS-DYNA R14.0のキーワードの更新

LS-DYNA R14.0マニュアルの以下のキーワードに新しい属性または属性値が追加されました：

*CONSTRAINED_RIGID_BODIES, *CONSTRAINED_INTERPOLATION_SPOTWELD
*CONTROL_RIGID, *CONTROL_OUTPUT, *CONTROL_TIMESTEP, *CONTROL_SOLID, *CONTROL_IMPLICIT_SOLVER, *CONTROL_CONTACT, *CONTROL_CPM
*DEFINE_CPM_NPDATA
*MAT_ADD_COHESIVE, *MAT_ADD_DAMAGE_DIEM, *MAT_ANISOTROPIC_ELASTIC_PLASTIC, *MAT_LAMINATED_COMPOSITE_FABRIC, *MAT_TABULATED_JOHNSON_COOK, *MAT_COHESIVE_MIXED_MODE_ELASTOPLASTIC_RATE
*SENSOR_CONTROL, *SENSOR_DEFINE_MISC, *SENSOR_SWITCH_SHELL_TO_VENT

Positionエンティティの削除 (*DEFINE_TRANFORMATION)

Positionエンティティ（*DEFINE_TRANFORMATION）を削除するときに、影響を受ける節点を元の位置に移動させるか、変換後の位置を維持するかの選択が可能になりました。

接触の貫通チェック

複数のLS-DYNA MPP出力ファイルは、ソルバー出力ファイルから貫通を読み込むプロセスで考慮されるようになりました。

貫通チェックツールのワークフローが簡素化されました。全般リリースノートをご参照ください。

解決した問題

*DATABASE_TRACERの複数行がサポートされるようになりました。
カーブ属性OFFAとOFFOが単位変換処理で考慮されるようになりました。
INCLUDE_TRANSFORMで定義されたインクルードファイルが、INCLUDE_PATHで定義されたフォルダーに正しくエクスポートされるようになりました。
*DEFINE_ELEMENT_DEATH_(OPTION) のIDGRP属性が整数として正しくサポートされるようになりました。
モデル内のINCLUDE_TRANSFORMが未定義のインクルードファイルを参照している場合のモデルのインポート処理が修正されました。
INCLUDE_TRANSFORMのIDROFFで定義されたConstraintエンティティIDのオフセットが正しく適用されるようになりました。
いくつかのユースケースで問題のあった*INITIAL_STRESS_BEAMのモデルインポート処理の修正が行われました。
SET_SEGMENT_GENERALでDBOXオプションが定義されている場合のモデルのエクスポート処理に修正が入りました。DBOXオプションが正しくエクスポートされない問題が解決されました。
ネストされたインクルードファイルを参照するオフセットIDを持つ*INCLUDE_TRANSFORMのモデルインポート処理における修正が行われました。

Nastran Interface

解決した問題

"Unused sets"チェックにおけるモデルチェッカーのパフォーマンスに関する問題が解決されました。
出力カードが正しく出力されない問題が解決されました。
エクスポート時にモデルに存在しない入力デックのエンティティのコメントが削除されなくなりました。
コンテキストメニューのオプションをエクスポートしても、アプリケーションエラーが発生しなくなりました。
CBENDビーム要素のエンティティエディターからPA、PBフィールドが削除されました。
CHBDYP要素レビューの不一致は解決されました。

OptiStruct Interface

新機能

非線形静解析と非線形過渡解析のための制御パラメーター: 非線形静解析および非線形過渡解析の制御パラメーターを定義するNLCTRLバルクおよびサブケース選択カード。

機能強化

MATS1材料の継続行として、Mohr-CoulombとLinear Drucker Prageオプション。
PSOLIDのバルクカードが拡張され、陽解法解析のための継続行が追加されました。
OptiStruct ExplicitサブケースでのCNTNLSUB オプションのサポート。
EDGECRITを定義用にPSURFが強化されました。
エクスポート時に、モデルに存在しない入力デックのエンティティのコメントを削除できるようになりました。
インクルードファイルのエクスポートオプションで、メインのエクスポートと同様のOptiStructソルバーのエクスポートオプションが使用できるようになりました。
PARAM,MATFREQ,OFFが、周波数依存材料からの周波数を無視するようになりました。
周波数依存性材料によるモードFRFの性能を向上させる代替法(AMSFRMAT)が追加されました。
method=VERTEXMのフリー形状最適化オプションが、OptiStructのドキュメントと一致するようになりました。

解決した問題

Contour Loadツールのパフォーマンスの問題。
標準フォーマットでエクスポートした場合、idが挿入される代わりに、ロングフォーマットのエンティティがカットされる問題。
モデルチェッカーのパフォーマンスにおける"Unused sets"チェックに関する問題。
CAABSF要素は、インクルードからのインポート時にプロパティがなくなる問題。
コンポーネント名に特殊文字を含む.femファイルをインポートする際のセグメンテーションエラー。
DRESP1_FREQ(FRFベース)の荷重ケースの欠落。
出力カードが正しくエクスポートされない問題。
DRESP1カードのFLOWPRES応答タイプで、荷重ステップの選択が欠落する。
FATPARMカードでPseudoダメージオプションを適用すると、擬似フラグが書き込まれない問題。

PAM-CRASH Interface

新機能

シートクッションの変形: PAM-CRASHインターフェイスにSeat Foam Deformerツールが追加されました。詳細については、安全解析ツールリリースノートを参照してください。
FMVSS201 U ツール: PAM-CRASHのインターフェイスにUpper Interior Head Impactツールが追加されました。詳細については、安全解析ツールリリースノートを参照してください。

機能強化

PAM-CRASH 2023 プロファイルサポート

PAM-CRASH 2023 プロファイルのサポートが追加されました。

キーワード更新

PAM-CRASH 2023マニュアルに基づき、以下のキーワードが更新されました：

CNTAC_INTERSECTION オプションがCKCTRL/に追加されました。
ECTRL/にSHELL_ORTHO_FRAME、ELEMENT_ELIMINATION_CYCLE、ELEMENT_ELIMINATION_TIMEオプションが追加されました。
ECTRL/において、陰解法における新しい要素コントロー"ルBeam mass"が追加されました。
EIGEN/の質量行列アセンブリに新しい修飾子が追加されました。
PRCTRL/については、溶液段階での出力を制御するための新しいブロックが追加されました。
PRCTRL/にCNTAC_GEOMとGROUP/の出力を制御する新しいオプションが追加されました。
TCTRL/に新しいキーワードPYRA5_TIMESTEPとAUTO_INCREMENT_STRAIN_RATEが追加されました。
NUMPAR/キーワードに以下のオプションが追加されました：SECTION_INTEGRATION、MIDPLANE_INTEGRATION、BEAM_TORSIONAL_LUMP_INERTIA、ORTHO_FRAME_UPDATE, FAILED_SECTION_RATION
SafetyキーワードBAGIN - FPM(FPM_GASDYN)に新しいオプションが追加されました。
Belt Retractor Pretensioner Definitionが更新されました。

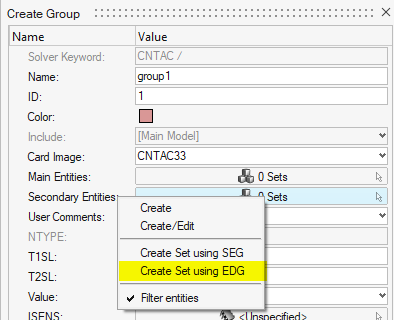

グループエンティティ選択の改善: セットセレクターのコンテキストメニューから、マイクロダイアログでフェイス、ファセット、エッジを選択し、これらの要素を同時に作成することで、EDGエレメントを使用してセットを作成することができるようになりました。
図 17.
要素IDプールの改善: RBODY、LINCO、MTOCO、およびOTMCO要素に個別IDプールを追加し、IDが重複している場合にインポート時に番号の付け直しを行わないようにしました。

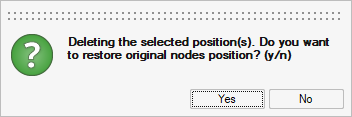

Positionエンティティの削除: Positionエンティティを削除するときに、影響を受ける節点を元の位置に移動させるか、変換後の位置を維持するかの選択が可能になりました。
図 18.
接触の貫通チェック: 貫通チェックツールのワークフローが簡素化されました。全般リリースノートをご参照ください。

Radioss Interface

新機能

FMVSS201 U ツール: Radioss InterfaceにUpper Interior Head Impactツールが追加されました。詳細については、安全解析ツールリリースノートを参照してください。

機能強化

Radioss 2024 プロファイルサポート

Radioss 2024プロファイルのサポートが追加されました。

Radioss 2023.1のキーワードを更新しました。

Radioss 2023.1では、以下のキーワードに新しい属性または属性値が追加されました：

/FAIL/FABRIC
/PROP/TYPE14

Radioss 2024キーワードアップデート

Radioss2024では、以下のキーワードに新しい属性または属性値が追加されました：

/prop/type9、/prop/type10、/prop/type11、/prop/type16、/prop/type17、/prop/type19、/prop/type51
/PLY
/STACK

Positionエンティティの削除

Position エンティティを削除するときに、影響を受ける節点を元の位置に移動させるか、変換後の位置を維持するかの選択が可能になりました。

接触の貫通チェック

貫通チェックツールのワークフローが簡素化されました。全般リリースノートを参照してください。

パフォーマンス向上

節点質量（/ADMAS Type 5）が多く定義されている場合、モデルのエクスポートプロセスでパフォーマンスが向上されました。

解決した問題

ADMESH/GLOBALキーワードを作成する際の問題が解決されました。
モデルのインポート処理において、/GRNOD/BOXキーワードに関する修正が行われました。
ANIM/SHELL/IDPLYキーワードに関連するモデルのインポート処理の修正が行われました。
モデルのエクスポート処理において、/H3D/LSENSORキーワードに関する修正が行われました。
TH/BRICで2次のテトラ要素が選択可能になりました。
