交差
スケッチ面と選択されたパートの交差部分からカーブを抽出します。
交差カーブの作成
-
スケッチリボンで、交差ツールを選択します。
- 交差させるパート、ソリッド、サーフェス、または要素を選択します。
-
ガイドバーの面 をクリックし、交差させるスケッチ平面を選択します。

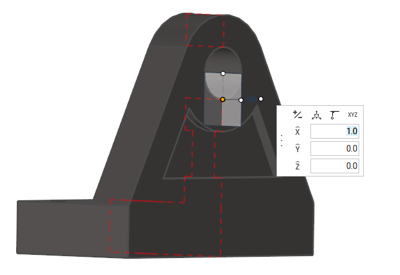

図 1. ソリッドと交差平面の選択

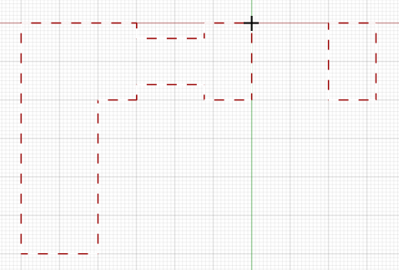

面の選択を確定すると、交差カーブが赤い点線または曲線で表示されます。図 2.
- チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
ヒント:
- 平面の原点がスケッチの原点になります。スケッチが作成されると、さらに別のパート、ソリッド、サーフェスを選択することができます。平面定義は、その特定のスケッチに対して固定されます。
- 交差線をスケッチカーブに変換するには、交差線を右クリックしてカーブ作成を選択します。
