Implicit Graphics

デフォルトのグラフィックスは、適用可能なすべてのエンティティを表示し、その位置と方向を可視化することが可能です。

可視化は、ユーザーが、どのデフォルトのグラフィックスをアクティブにするかをコントロールしたり、エンティティを大きさに従って分けたり、エンティティの大きさをモデルに対して合わせるか、或いは、画面に対して合わせるかを選択することを可能とします。各エンティティの色をコントロールすることもできます。デフォルトグラフィックスを含むエンティティを以下に示します：
  • ポイント
  • ボディ
  • NLFEボディ
  • マーカー
  • ジョイント
  • アドバンストジョイント
  • カプラー
  • ブッシュ
  • スプリングダンパー
  • ビーム
  • ポリビーム
  • フォース
  • モーション
  • 可変形カーブ
  • 可変形サーフェス
  • 接触
  1. ModelメニューでImplicit Graphicsをクリックします。
    Implicit Graphics Settingsダイアログが表示されます。

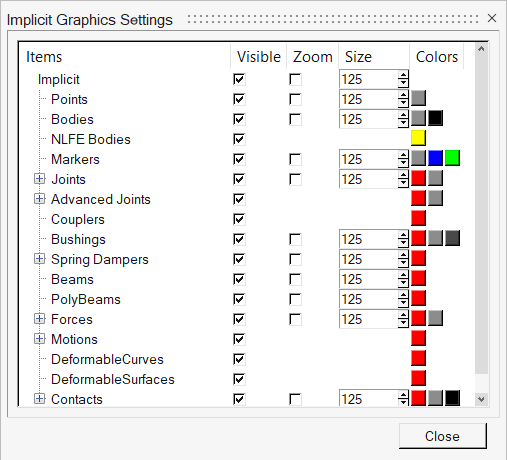

    図 1. Implicit Graphics Settingsダイアログ
  2. 表示させるデフォルトグラフィックスVisible列のチェックボックスを選択します。
  3. Zoomでサイズを変更したいグラフィックスについてZoom列のチェックボックスを選択します。
  4. 特定のデフォルトグラフィックスのサイズを変更するには、Sizeテキストボックスに値を入力します。
  5. デフォルトグラフィックスの色を変更するには、そのグラフィックスの色ボックスをクリックします。
  6. Closeをクリックして、Implicit Graphics Settingsダイアログを閉じます。
