Aeroelasticity - 結果の処理

HyperMeshのこのツールでは、HyperViewを起動して空力弾性結果を処理することができます。

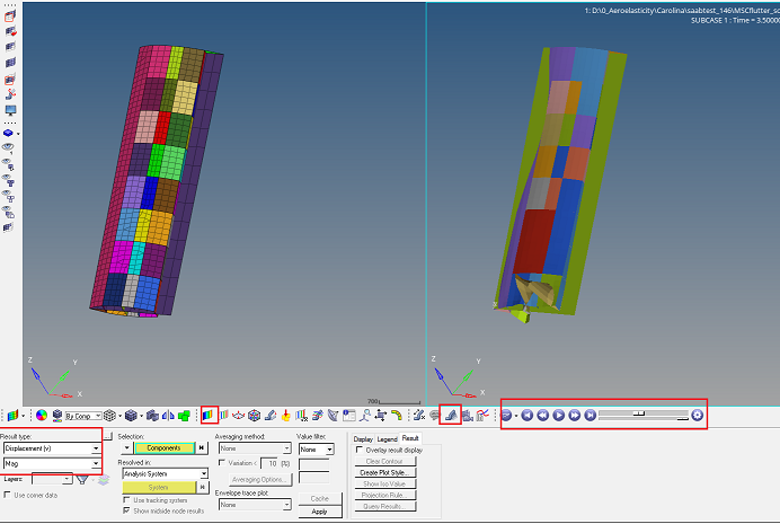

Aeroelastic解析タイプSOL 144、145および146のNastran結果は、xdbを介してのみ、サポートされています。このタスクについては、2ウィンドウオプションでウィンドウを分割し、1つのウィンドウにHyperMeshセッション、もう1つのウィンドウにHyperViewセッションを表示させることが推奨されます（下の図参照）。
図 1.


評価される結果は、節点変位のコンターおよびアニメーションです。その他の結果タイプは評価される必要がありません。
注: HyperViewで、xdbからに限ってモデルデータをインポートします。HyperViewでの空気コンポーネントのインポートは、現時点ではサポートされていません。
