FRAC - Displayタブ

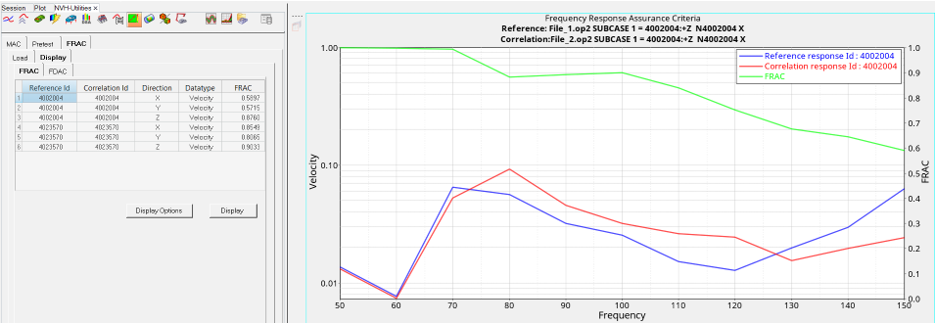

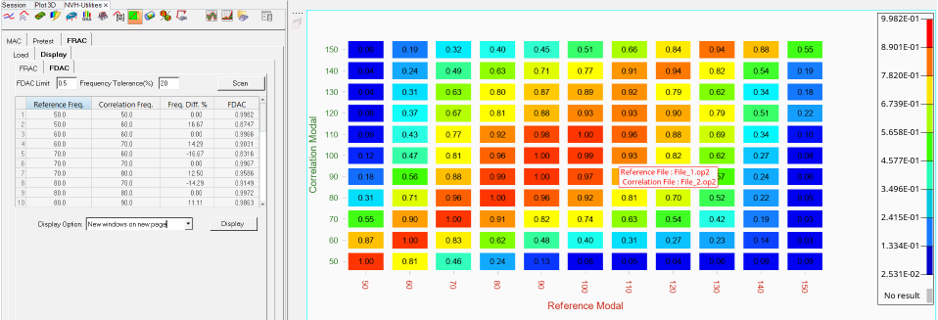

FRACユーティリティのDisplayタブでは、FRACおよびFDACサブタブを使用してFRAC結果をフィルタリングしたり、様々なプロットオプションを選択することができます。
