bolt (LINK10)

要素タイプ‘Link10’要素のbodyを作成します。

制約事項: ANSYSでのみ使用できます。

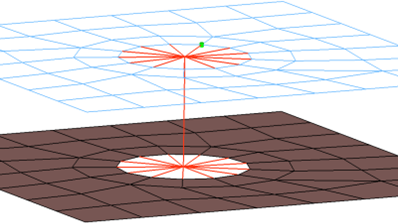

headにCERIG要素を作成します。head要素を投影し穴を形成する隣接要素に接触させます。Link10要素用のプロパティと材料が作成されます。
