サーフェス - スキン

Surfaces（サーフェス）: スキンツールは、指定されたラインを使用してスキニングしたサーフェスを作成します。

  1. 2DリボンからSurfaces（サーフェス） > Skin（スキン）ツールをクリックします。
    図 1.


  2. ラインを選択します。

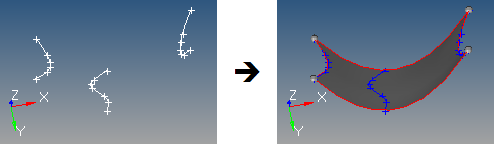

    少なくとも２つの入力ラインが必要になります。3つ以上のラインが指定された場合、最初と最後のラインがサーフェスの端となり、すべての入力ラインにフィットするサーフェスになります。
    図 2.


    スキンサーフェスの作成に使用されるラインは、作成以前に自動的にスムーズ化されます。その結果、サーフェスは1つのフェースで作成されます。
  3. Create meshを選択すると、サーフェス作成後に2Dメッシングツールが自動的に開きます。メッシュ作成が終了したら、ツールを終了してジオメトリに戻ります。
  4. ガイドバーで、下記のオプションのいずれか1つをクリックします：
    • - 適用し、ツールを開いたままにする
    • - 適用し、ツールを閉じる
    • – 適用せずにツールを終了する
