リプリゼンテーションのパートライブラリへの追加

Partブラウザ内で、パート / パートアセンブリを右クリックし、コンテキストメニューからRepresentations > Add > from Libraryを選択します。
Add Representation from Libraryダイアログで、追加するリプレゼンテーションを選択します。
オプション: リプリゼンテーションを同時に追加および読み込むには、Load Added Representationsリストからリプリゼンテーションを選択します。
OKをクリックします。

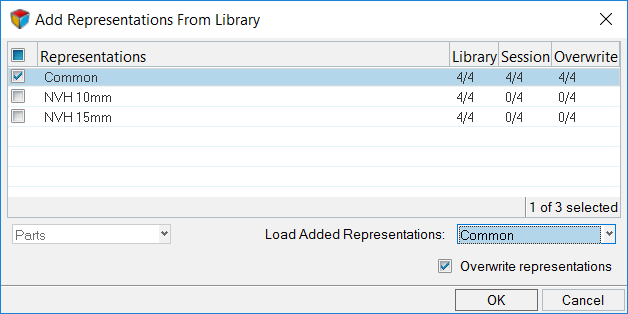

図 1.
