Mesh Quality Statistics

基準設定ファイルで定義されたメッシュ品質パラメータのテーブルを作成します。

  1. Reportリボン、Add Modulesツールグループから、をクリックし、Mesh Quality Statisticsモジュールを選択します。

    または

    ReportまたはChapterレベルで右クリックし、Report/Chapter > Add > Modules > Validate > Mesh Quality Statisticsを選択します。

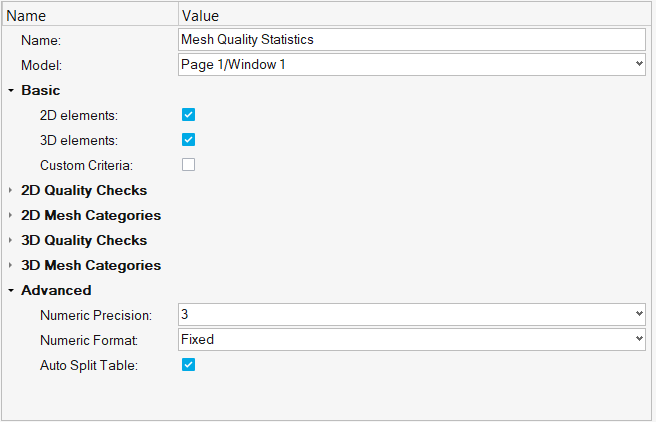

  2. 以下は、Mesh Quality Statisticsモジュールに関連したプロパティです。
    図 1.


    Name
    Mesh Quality Statisticsモジュールの名前を指定します。
    Model
    セッションのHyperMeshウィンドウのリストで、モデルの位置を指定する。
    Basic
    メッシュの品質チェックのために、2Dまたは3D、またはその両方の要素を選択します。
    レポートでメッシュの品質を確認するために、メッシュの基準を選択します。
    2D Quality Checks
    必要な品質チェックパラメータを選択します。
    2D Mesh Categories
    ideal、good、warm、fail、worstなど、必要なメッシュのカテゴリを選択します。
    3D Quality Checks
    必要な品質チェックパラメータを選択します。
    3D Mesh Categories
    ideal、good、warm、fail、worstなど、必要なメッシュのカテゴリを選択します。
    注: PreferencesのCriteria File Settingsでも、メッシュ品質基準を編集することができます。
    Advanced
    Numeric Precision
    小数点以下の桁数を選択します。
    Numerical Format
    Fixed、Scientific、およびEngineeringから数値フォーマットを選択します。
    Auto Split Table
    スライドまたはページで空いている領域に基づいてテーブルを自動的に分割する機能を提供します。

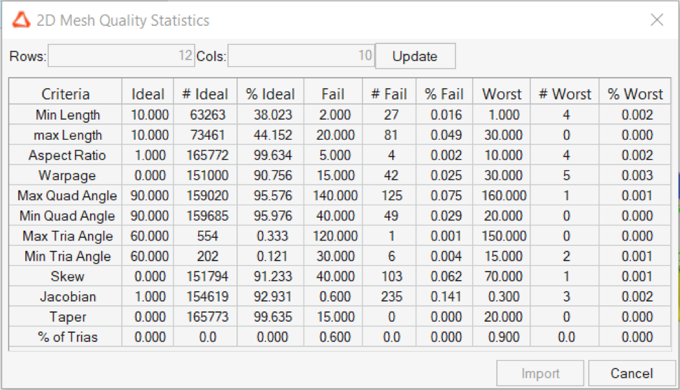

  3. 実行されると、Mesh Quality Statisticsのテーブル出力が生成されます：
    図 2.
