ポイントエンティティの追加と選択

  1. 任意のパネル上で、Pointコレクターをアクティブにします。

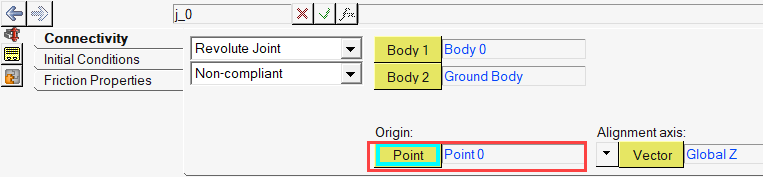

    1. Jointパネル上でPointコレクターをアクティブ化


  2. 上述のグラフィックエンティティ(Cylinder、BoxまたはCADGraphic)のエッジまたはサーフェス上にマウスカーソルを合わせます。ポイントが作成される場所が十字マークで示されます。
    • 赤色の十字は、クリックするとポイントが作成される現在の位置を示しています。
    • 黄色の十字は、その他の可能なポイントの位置を示しています。
    • 赤色の十字の位置をピックするには、その位置にマウスカーソルを移動させます。マウスカーソルがその位置に近づくと、黄色の十字が赤色に変わります。
    • カーソルがエッジ上で頂点から離れると、エッジの中点が、ポイント作成 / 選択に使用できる唯一の位置となります。
    ポイントは、下記のグラフィックエンティティを用いて追加することができます:
    真っ直ぐなエッジ(エッジの中点またはいずれかの端点)

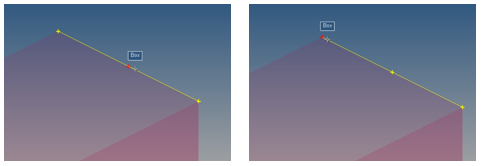

    2. エッジの中央にあるポイント、エッジの端にあるポイント


    閉じた / 開いた円形のエッジ(いずれかの端点または円 / 円弧の中心)

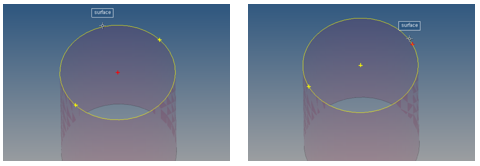

    3. 閉じた円の中心にあるポイント、閉じた円の端にあるポイント


    4. 円弧の中心のポイント


    スプラインエッジ(いずれかの端点またはエッジの中点)
    5. スプラインの中心のポイント


    円筒サーフェス(軸の中点)
    6. 円筒サーフェスの中央のポイント


  3. クリックして、その位置にポイントを作成 / 追加します。
    ポイントはコレクターに自動的に選択されます。
    注: 新しく作成したポイントにラベルと変数名が自動的に割り当てられます。この新しく作成されたポイントは、作成される親エンティティのパネル内で同時に使用されます。
