Result Configurator

Entity Selection

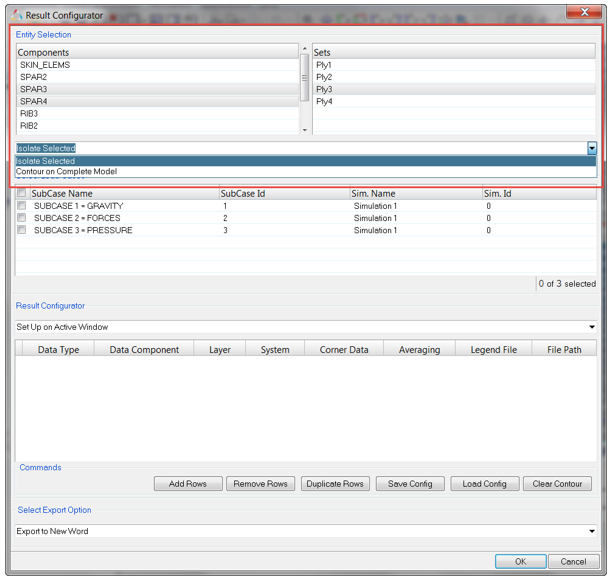

使用可能なComponents (Parts)および / またはElement SetとサブオプションIsolate Selectedを選択すると、選択されたエンティティがコンター化されて画面上でそれらのみが表示されます。サブオプションにContour on Complete Modelを選択すると、モデル全体上でのみコンター化されます。

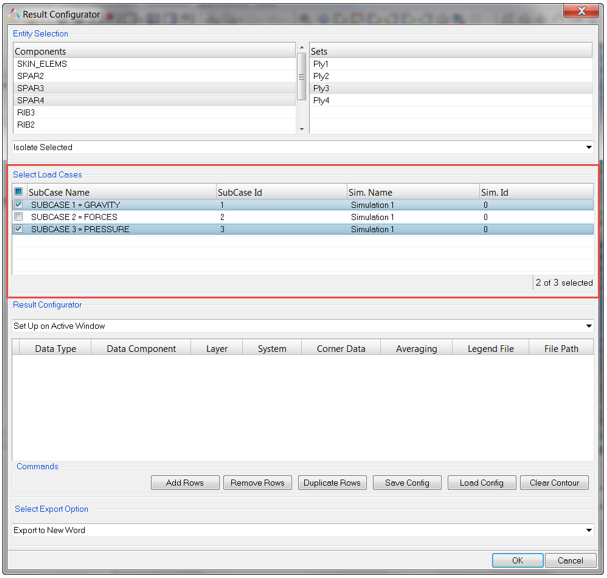

Select Load Cases

１つまたは複数の荷重ケースを選択します（各荷重ケースは、そのサブケースIDとシミュレーションIDの組み合わせから固有のエンティティとして構造化されます）。

Result Configurator

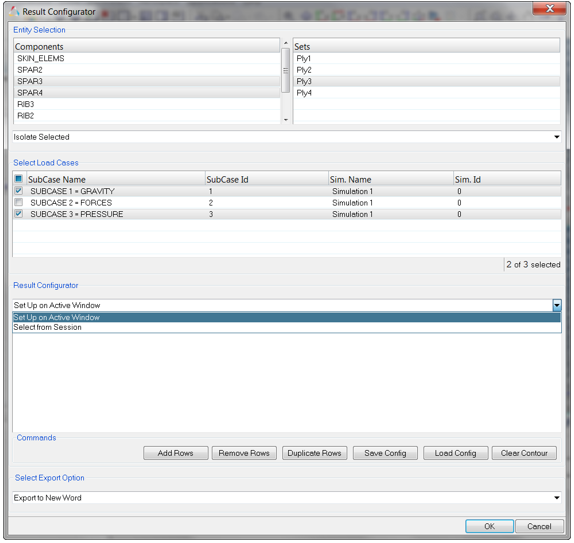

２つのオプションが用意されています：

Set Up on Active Window

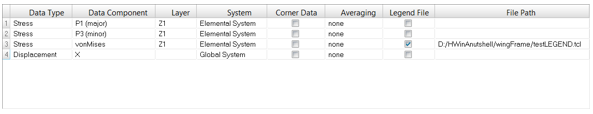

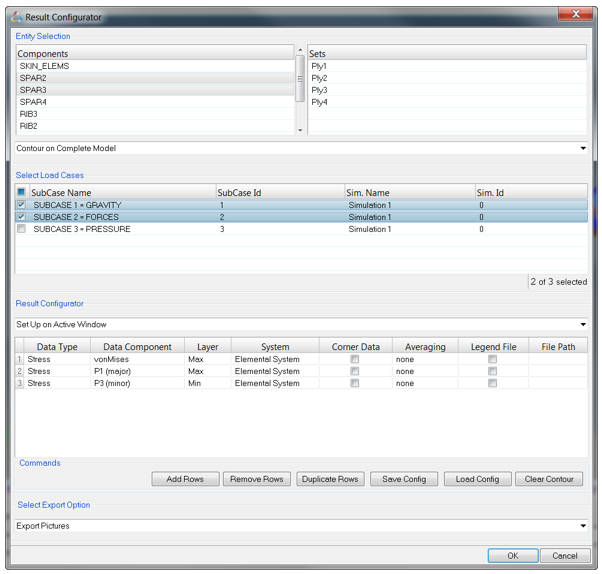

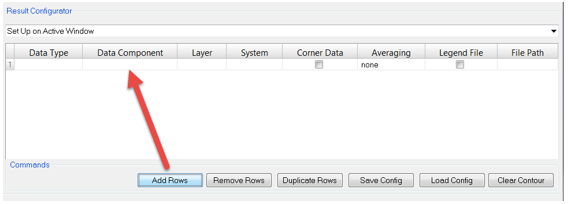

このオプションでは、Add Rowsボタンを使って画像を抽出したい結果のコンフィギュレーションを挿入します。

行が追加されると、以下のオプションから結果のコンフィギュレーションをセットアップできます：

Data Type
Data Component（選択されたデータ内で使用可能な場合）
Layer（選択された結果がレイヤーベースである場合）
System
Corner Data（オン / オフ）
Averaging（手法）
Legend File（使用されるか否か）
File Path (Legend File: *.tclへの）
図 5.

下記も可能です：

行の削除
選択された行の複製
コンフィギュレーションの保存（CSVファイルへ）
図 6.
結果のコンフィギュレーションの読み込み（CSVファイルから）
現在のHyperView内のウィンドウコンター（必要な場合）

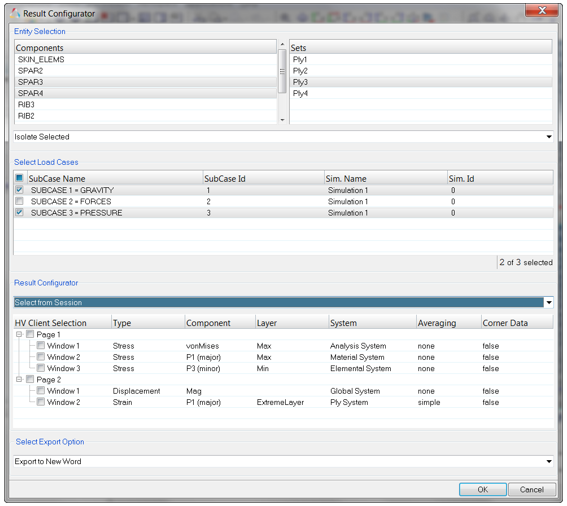

Select from Session: 図 7.

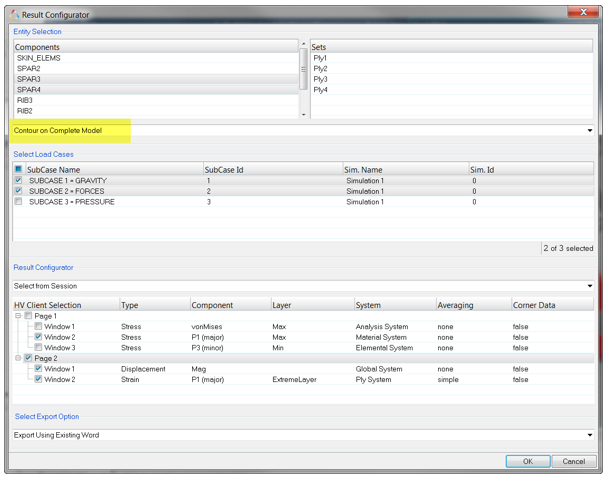

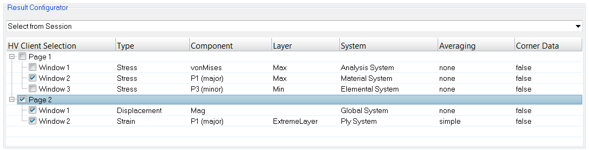

このオプションでは、HyperViewが読み込まれている現在のセッション内の各ページとウィンドウについて、各HyperViewクライアントの結果コンフィギュレーションが得られます。このコンフィギュレーションは変更することはできませんが、エクスポートされる結果は、ツリーウィジェットの一番左にあるチェックボックスにチェックマークを入れることにより選択が可能です。

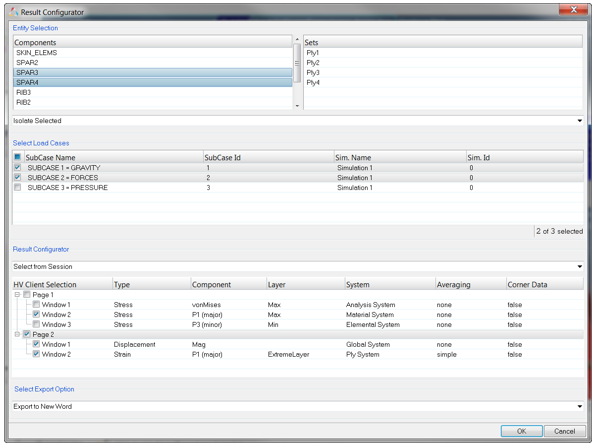

図 8.; Entity Selectionボックスにリストされているコンポーネントとセットが、最初に使用可能なHyperViewクライアント内のモデルを参照していることを指すことが重要です。したがって、このプロセスは、（少なくとも）同じモデル（構造）をフィーチャーしているHyperViewクライアントを指すセッション（またはレポートテンプレート）を有するよう調整されています。
