エンティティエディター

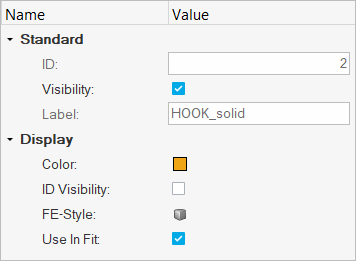

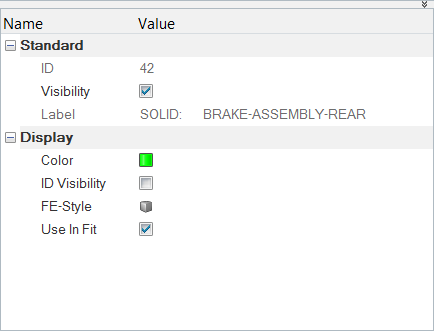

コンポーネント / パート

Standard

ID: コンポーネント / パートのID。
制約事項: この欄は編集不可です。
Visibility: チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでのコンポーネント / パートの表示のオン / オフを切り替えます。
Label: コンポーネント / パートのラベル。
制約事項: この欄は編集不可です。

Display

Color

Colorボックスをクリックしてドロップダウンメニューからカラーテーマ（Default、MedianまたはRainbow）を選択し、コンポーネント / パートの色を変更するための色をパレットからピックします。

ヒント: カラーパレット内で

をクリックすると、カスタムカラーを割り当て、保存できます。

ID Visibility

チェックボックスを使用して、コンポーネント / パートのIDの表示をアクティブ / 非アクティブにします。

FE Style

コンポーネント / パートの要素可視化モードを選択 / 変更します。利用できるオプションには以下のものがあります：

Wireframe Elements
Transparent Elements
Shaded Elements and Mesh Lines
Shaded Elements and Feature Lines
Shaded Elements

Use In Fit

チェックボックスをアクティブにすると、アニメーションで、選択したエンティティを基準として、ウィンドウに合わせてグラフィックスがスケーリングされます。

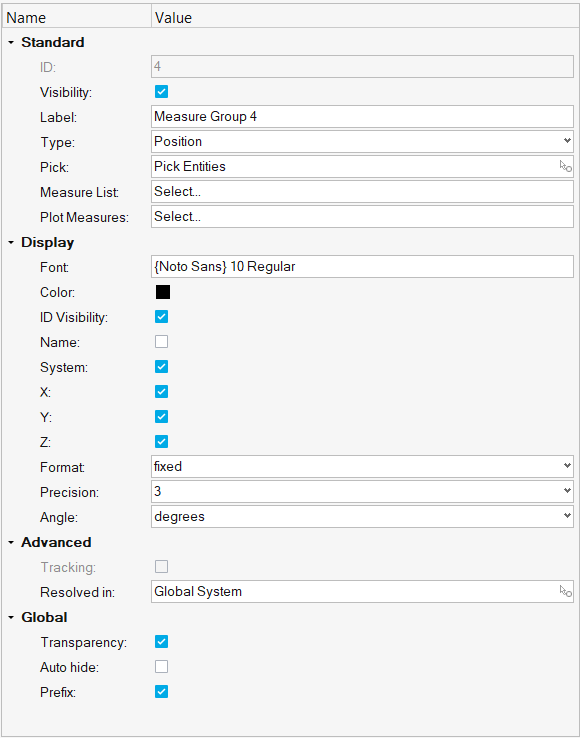

メジャー

Standard

ID

メジャーグループのID。

制約事項: この値は編集できません。

Visibility

このチェックボックスをアクティブ / 非アクティブにすることで、モデリングウィンドウでのメジャーグループの表示をオン / オフにします。

Label

この欄をクリックして、メジャーグループのラベルを変更します。

Type

ドロップダウンメニューを使用してメジャータイプを選択します：

Distance Between
Incremental Distance
Minimum Distance
Position
Relative Displacement
Relative Angle
Angle Between
Incremental Angle
Circle Radius
Yaw Pitch Roll
Elemental Contour

Pick

入力コレクターを使用して、メジャーグループに追加されるエンティティのタイプを選択 / 変更します。コレクターをクリックして、Select by IDダイアログを表示することもできます。

注: Minimum Distanceメジャーグループの場合は、この欄をクリックすると、Minimum Distanceダイアログが表示されます。入力コレクターを使用して、FromとToのエンティティを選択します。

Measure List

Measure Listダイアログを表示します。選択された項目をメジャーリストから削除するには、Deleteをクリックします。このダイアログは、閉じるまでアクティブなままです。

Plot Measures

カーブを作成できるメジャーのリストをダイアログに表示します。

Create CurvesをクリックしてCreate Curvesダイアログを表示します。メジャーの順序を変更するには、並べ替え矢印を使用します。これは、特定のグループに属するすべてのメジャーから単一のカーブを作成する場合に便利です。このダイアログは、閉じるまでアクティブなままです。

注: Minimum Distanceメジャーグループの場合にのみ、Reviewモードボタン

とEditボタン

もメジャーリストに表示されます。

Display

Font: Font Selectorダイアログを表示します。このダイアログでは、フォントタイプ、フォントスタイル、フォントサイズを選択できます。
Color: メジャーの色を選択します。
ID Visibility: メジャーグループIDを表示します。
Name: メジャーグループを表示します。
System: 座標系IDを表示します。
Magnitude: 選択したメジャーグループの大きさの値を表示します。
Noneに設定すると、Magnitudeはモデリングウィンドウに表示されなくなります。X+Y+Z （デフォルト）に設定すると、Magnitudeは3つのコンポーネントすべてから計算されます。その他のオプションに設定すると、Magnitudeは2つのコンポーネントから計算され、モデリングウィンドウのメジャーテキストには、使用されたオプションが表示されます。
X: 選択したメジャーグループのX値を表示します。
Y: 選択したメジャーグループのY値を表示します。
Z: 選択したメジャーグループのZ値を表示します。
True angle: 平面に投影された真の角度を表示します。
制約事項: 角度タイプのメジャーにのみ適用できます（Relative Angle、Angle Between、Incremental Angle）。
x-proj: 平面に投影された真の角度を表示します（x軸が法線）。
制約事項: 角度タイプのメジャーにのみ適用できます（Relative Angle、Angle Between、Incremental Angle）。
y-proj: 平面に投影された真の角度を表示します（y軸が法線）。
制約事項: 角度タイプのメジャーにのみ適用できます（Relative Angle、Angle Between、Incremental Angle）。
z-proj: 平面に投影された真の角度を表示します（z軸が法線）。
制約事項: 角度タイプのメジャーにのみ適用できます（Relative Angle、Angle Between、Incremental Angle）。
Radius: 選択したメジャーグループの円の半径を表示します。
制約事項: Circle Radiusメジャーにのみ適用できます。
Ctr X: 選択したメジャーグループの円の中心のX座標を表示します。
制約事項: Circle Radiusメジャーにのみ適用できます。
Ctr Y: 選択したメジャーグループの円の中心のY座標を表示します。
制約事項: Circle Radiusメジャーにのみ適用できます。
Ctr Z: 選択したメジャーグループの円の中心のZ座標を表示します。
制約事項: Circle Radiusメジャーにのみ適用できます。

Advanced

Tracking: 対応する座標系をトラッキングシステムに変更します。
Resolved in: 入力コレクターを使用して座標系を選択します。Shiftキーを押しながらコレクターをクリックして、Select by IDダイアログを表示することもできます。

Global

Transparency: 透過モードをアクティブ / 非アクティブにします。
Auto hide: 選択したエンティティが画面上に表示されていないときは、メジャーグループボックスを非表示にします。
Format: FixedまたはScientific形式をドロップダウンメニューから選択します。
Precision: 上向き / 下向きの矢印を使用して精度レベルを調整します。
Angle: ドロップダウンメニューを使用して、角度についてDegreesまたはRadiansを選択します。

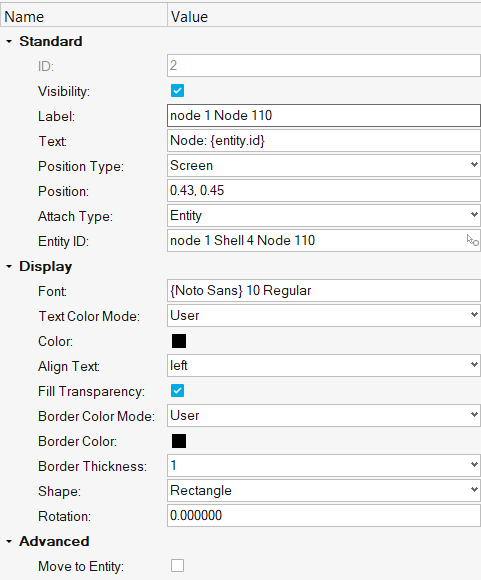

Notes

Standard

ID

注釈のID。

制約事項: この値は編集できません。

Visibility

チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでの注釈の表示のオン / オフを切り替えます。

Label

この欄をクリックすると、注釈のラベルを変更できます。

Text

Note Textダイアログが表示されます。テキストを直接入力するか、Insert Fieldをクリックしてフィールド名を選択することによって、Descriptionボックス内の注釈のテキストを更新できます。Templex関数をDescriptionボックスに直接入力することも可能です。

Position Type

注釈位置の変更を可能にします（Screen or Coordinates）。

Position

Position TypeがScreenの場合、画面の X、Y位置（ピクセル）で値を入力します。Position TypeがCoordinatesの場合、モデル X、Y、Zの座標で値を入力します。これは、注釈テキストボックスの位置であることに注意してください。

Coordinatesで配置された注釈の場合、

Arrangementの設定は機能しません。
Fit ModelまたはFit All Framesオプションを使用して画面にフィットさせることができます。
Screen Anchorは無効になります。
グラフィカルに移動することはできません。

Attach Type

ドロップダウンメニューを使用して、注釈の付加方法を選択します。

Window （*デフォルト）
Entity
Coordinates

一旦付加されると、注釈は、ウィンドウ内の任意の位置に配置することが可能です。

Display

Font

Display the Font Selectorダイアログでは、フォントのタイプ、スタイル、サイズが選択できます。

Color

注釈の色を選択します。

Align text

ドロップダウンメニューから、（注釈のボックス内での）テキストの配置を選択します：

Left
Center
Right

Fill Color

注釈ボックスの塗りつぶしの色を選択します。塗りつぶしの色を選択するには、Fill Transparencyオプションのチェックマークを外す必要があります。

Fill Transparency

注釈ボックスから色を消去し、ウィンドウに対し透明にします。

Border Color

枠線の色を選択します。

Border Thickness

ドロップダウンメニューから、注釈のボックスの枠線の太さを選択します：

0（枠線なし）
1
2
3
4

Shape

注釈の輪郭の形状を選択します。

Rectangle
Circle
Ellipse

注: このオプションは、Entity Editor内でのみ使用可能です（Notesパネル内では使用できません）。

Advanced

Move to Entity: 注釈を、付加する場所に配置します。
注: このオプションは、Attach ToドロップダウンメニューからWindowが選択されている場合は使用できません。
Move to entityチェックボックスをアクティブにすると、Anchor to screenオプションが自動的に無効になります（アクティブになっていた場合）。
Auto Hide: 注釈が付加されているエンティティが画面上で見えていない場合、注釈ボックスを隠します。
Screen Anchor: アニメーションの表示中またはモデルビューの操作中（回転、ズームなど）に、注釈が動かないようにします。
注: このオプションは、Attach ToドロップダウンメニューからWindowが選択されている場合は使用できません。

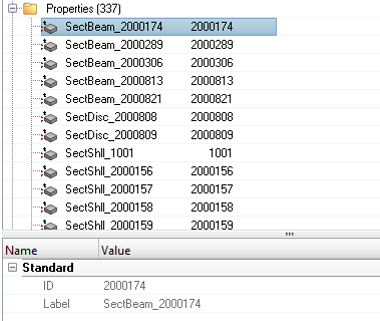

プロパティ

Standard

現時点では、Entity Editorでのプロパティのサポートは閲覧のみに限られています。

ID: プロパティのID
制約事項: この欄は編集不可です。
Label: プロパティのラベル
制約事項: この欄は編集不可です。

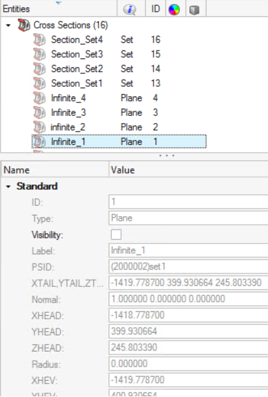

断面

Entity Editorは、平（planar）断面および球（spherical）断面を表示します。

ヒント: ブラウザのコンテキストメニューを使って、新たな平断面または球断面の作成、既存断面の編集（平断面のみ）、既存断面の名称変更や削除など、様々なタスクを行うことができます。

Resultsブラウザで断面が選択されている場合は常に、マニピュレータがアクティブで編集が可能です。

断面 - Planar（平）

Standard

ID: 断面のID。
制約事項: この値は編集できません。
Type: 断面のタイプ（Planar）
制約事項: この値は編集できません。
Visibility: チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでの断面の表示のオン / オフを切り替えます。
Label: この欄をクリックすると、断面のラベルを変更できます。
Orientation: クリックするとSection Planeダイアログが表示され、切断面を変更 / 定義できます。
Base: 切断面の基点のx、y、およびz座標を指定します。
Normal: 切断面の法線の方向余弦を指定します。

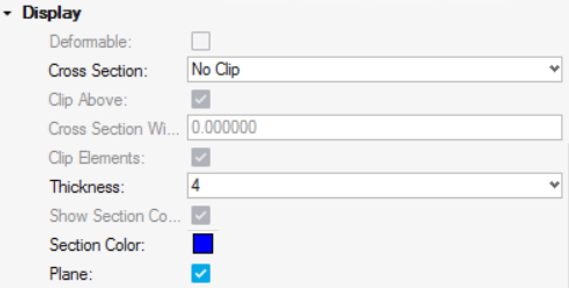

Display

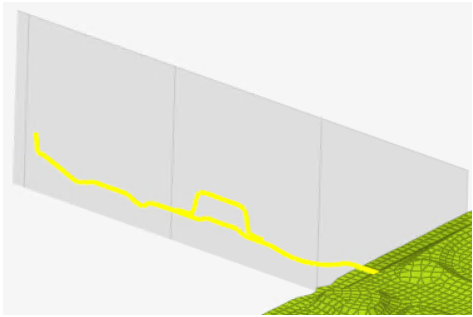

Cross Section Only: 切断面の断面を表示します。

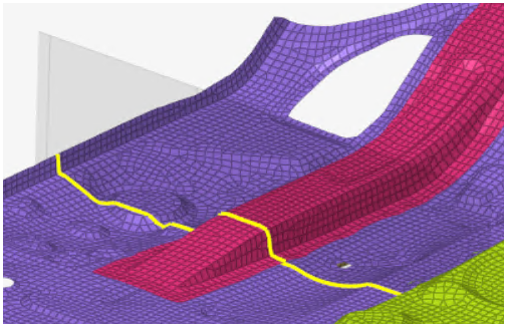

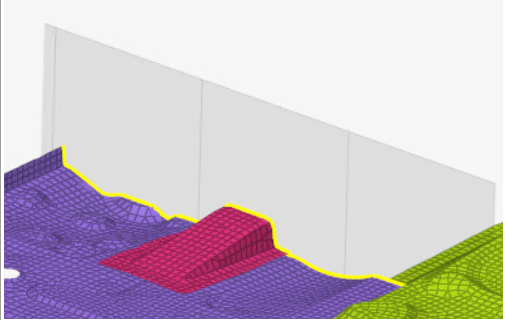

Clip Above: アクティブにすると、切断面法線の正の側のモデルの部分がクリップされます。
Deformable: アニメーション表示中、コンポーネントに沿って断面を変形させます。
このオプションを選択すると、ResultsブラウザおよびSection Cutパネルで、断面ラベルの横にタイムステップ / フレーム番号が追加されます。
Cross Section Width: スライダーバーを使用して、切断面の幅を調整します。スライダーバーを表示するには、Cross Section Onlyチェックボックス（上記参照）をアクティブにしておく必要があります。
Clip elements: モデルのクリッピングされた部分の要素を表示します。
Show Section Color: 断面の色を変更します。
Section Color: パレットから色を選びます。選択した色を表示するには、Show Section Colorチェックボックス（上記参照）をアクティブにしておく必要があります。
Grid: グリッドラインをモデリングウィンドウに表示します。
Grid text: グリッドラインのテキストをモデリングウィンドウに表示します。
Grid Text Precision: グリッドラインのテキスト値に使用する精度をコンボボックスで選択します。
Grid Line Space X: 切断面のX方向のグリッドラインの間隔を変更します。
Grid Line Space Y: 切断面のY方向のグリッドラインの間隔を変更します。

Global

Feature Lines: モデルのクリッピングされた部分の特徴線を表示します。
Transparency: モデルのクリッピングされた部分を透明サーフェスで表示します。

断面 - Spherical（球）

Standard

ID: 断面のID。
制約事項: この値は編集できません。
Type: 断面のタイプ（Spherical）
制約事項: この値は編集できません。
Visibility: チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでの断面の表示のオン / オフを切り替えます。
Label: この欄をクリックすると、断面のラベルを変更できます。
Center Node: Nodeコレクターをクリックし、断面のベースポイントの中央節点に対する位置を調整します。
Center: 断面の基点のx、y、およびz座標を指定します。希望する場合、欄内をクリックして手動で座標値を入力します。
Radius: 球断面の半径を指定します。欄内をクリックして手動で球の半径を調整します。

Display

Cross Section Only: 切断面の断面を表示します。
Clip Inside: チェックマークがついていない場合、球の内側の切断面の断面を表示します。
Sphere: 球を表示します。
Deformable: アニメーション表示中、コンポーネントに沿って断面を変形させます。
このオプションを選択すると、Resultsブラウザで、断面ラベルの横にタイムステップ / フレーム番号が追加されます。
Show Section Color: 断面の色を変更します。
Section Color: パレットから色を選びます。選択した色を表示するには、Show Section Colorチェックボックス（上記参照）をアクティブにしておく必要があります。
Clip elements: モデルのクリッピングされた部分の要素を表示します。

Global

Feature Lines: モデルのクリッピングされた部分の特徴線を表示します。
Transparency: モデルのクリッピングされた部分を透明サーフェスで表示します。

注: Spherical断面は、Section CutパネルのSection Cutsリストには表示されません。

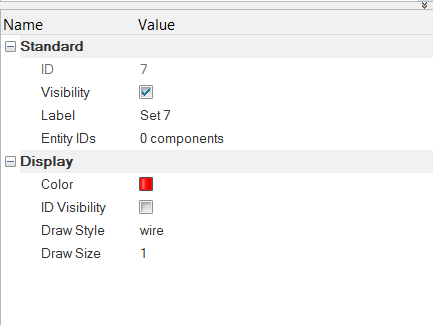

セット

Standard

ID: セットのID。
制約事項: この値は編集できません。
Visibility: このチェックボックスをアクティブ / 非アクティブにすることで、モデリングウィンドウでのセットの表示をオン / オフにします。
Label: この欄をクリックして、セットのラベルを変更します。
Entity IDs: アクティブセット内のエンティティ数が表示されます。この欄をクリックすると入力コレクターがアクティブになり、セットのエンティティタイプを選択 / 変更できます。Shiftキーを押しながらコレクターをクリックして、Extended Entity Selectionダイアログを表示することもできます。

Display

Color

カラーボックスとパレットを使用して、セット内のエンティティのフィーチャーラインの色を選択 / 変更します。

ID Visibility

セット / グループ内のエンティティのIDを表示します。

Draw Style

入力コレクターを使用して、アクティブなセットの描画スタイルを選択します：

shaded（コンポーネントセットのみ）
wire（コンポーネントセットおよび要素セットのみ）
point（節点セットのみ）
sphere（節点セットのみ）

Draw Size

アクティブなセットのワイヤーの太さおよびポイント / 球の描写のサイズを変更します。

ビュー

OrthographicおよびPerspectiveは従来のHyperViewのビューモードであり、一方、Lensタイプはカメラのレンズをシミュレートします（カメラアングルの座標値がある場合に使用できます）。これらのさまざまなモードでは、ビューのボリューム / クリッピング領域が異なる方法で適用されます。

Current Viewは、グラフィックスウィンドウと常に同期されたビューで、削除したりロックしたりすることはできません。ユーザー定義またはイメージプレーン整列が生成されたビューはすべて、デフォルトでロックされています。ただし、これらのビューのロックを解除して変更することはできます。ビューのロックが解除されると、グラフィックスウィンドウでも同期されます。

注: ビューの作成、名称変更、表示の詳細については、Modelビュートピックのビューセクションをご参照ください。

ビュー - Orthographic

Orthographicはデフォルトの投影タイプで、主として、直交（Top、Left、Front、Bottom、Right、Rear）に近いビューでキャプチャーされたメディアの方向付けに便利です。

Standard

Label: ビューのID。
制約事項: *この欄はCurrent Viewについては編集不可です。
Lock: ビューのロックをアクティブにします。
With Masking: アクティブにすると、現在のマスク状態をビューに保存します。

View Projection

Projection Type: ビューの投影タイプを選択 / 変更（Orthographic、Perspective、または Lens）します。

ビュー - Perspective

Perspectiveでは、正確な３次元遠近画法を使ってグラフィックスを表示することができます。

Standard

Label: ビューのID。
制約事項: *この欄はCurrent Viewについては編集不可です。
Lock: ビューのロックをアクティブにします。
With Masking: アクティブにすると、現在のマスク状態をビューに保存します。

View Projection

Projection Type: ビューの投影タイプを選択 / 変更（Orthographic、Perspective、または Lens）します。
Perspective Angle: 欄内をクリックし、スライダーバーを使って遠近画法の角度（5～45度）を調整 / 設定します。

ビュー - Lens

Lensタイプは、カメラのレンズをシミュレートします。


図 7. カメラとモデルの例	図 8. カメラの例

Standard

Label: ビューのID。
制約事項: *この欄はCurrent Viewについては編集不可です。
Lock: ビューのロックをアクティブにします。
With Masking: アクティブにすると、現在のマスク状態をビューに保存します。

Camera

Target

カメラの焦点を合わせる3次元モデル上のポイントの座標値。デフォルト値はなく、ユーザー定義の値を指定する必要があります。

Position

カメラが３次元モデル空間内に位置する座標値。デフォルト値はなく、ユーザー定義の値を指定する必要があります。

Orientation Method

カメラの上部がどの方向を指すかを定義します：

X-up
X-down
Y-up
Y-down
Z-up
Z-down
Vector (Default)

Orientation Vector

Orientation Methodが予め定義された方法（XYZ軸のupまたはdown）として選択されている場合、Orientation Vectorは対応するベクトルに自動的に割り当てられます。デフォルトの値は、0.33, 0.33, 0.33です。Orientation MethodがVectorに設定されている場合、任意のベクトルを入力できます。このベクトルは、カメラの上部が指す方向の近似値です。

Up Vector

カメラの上部が指す実際の方向。この値は、これより前の４つの入力値に基づいて自動的に計算されます。正規化された値で、編集は不可です。

View Projection

Projection Type: ビューの投影タイプを選択 / 変更（Orthographic、Perspective、または Lens）します。
Focal Length (Zoom): カメラのレンズの焦点距離（mm単位）。これは通常、カメラのレンズから読み取ることができます。デフォルトの値は25.0です。
Sensor Height (mm): カメラのセンサーの高さ（mm単位）。これは通常、カメラのスペックから得ることができます。一部のカメラメーカーは、センサーの幅または対角線距離を指定しています。その場合、静止画 / 動画の縦横比を使って、高さを計算する必要があります。デフォルトの値は15.6。
Focal Point Offset (mm): Focal Point（焦点）は、カメラレンズの主方向とカメラのセンサー面との交点です。Focal Point Offsetは、このポイントからカメラセンサーの中心までの距離（mm単位）です。デフォルトの値は(0.0, 0.0)です。実際の値が不明である場合、デフォルト値を使用することができます。

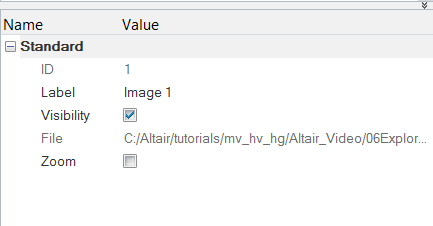

Image Plane

静止画 / 動画がトリミングされている場合、Sensor HeightおよびFocal Point Offsetの入力値は、元のスペックから修正する必要があります。このセクションは、トリミング情報を入力するために使用され、HyperViewはこれら２つを自動的に調整します。

Image Plane ID

トリミング情報が入力されるイメージプレーンのID。

Top cropping

上部トリミングのピクセル。

Bottom cropping

下部トリミングのピクセル。

Left cropping

左側のトリミングのピクセル。

Right cropping

右側のトリミングのピクセル。

Adjusted sensor height (mm)

これは、HyperViewによって以下のように計算されます：

Adjusted sensor height = video height * sensor height/(top + bottom + video height)

ここで；

top：上部トリミングのピクセル

bottom：下部トリミングのピクセル

video height：縦方向の解像度（ピクセル単位）

制約事項: この値は編集できません。

Adjusted focal point

これは、HyperViewによって以下のように計算されます：

新規のfocal point offsetのｘ値 = (left - right) / 2.0 / video height + 入力focal point offset x

新規のfocal point offsetのy値 = (bottom - top) / 2.0 / video height + 入力focal point offset y

制約事項: この値は編集できません。

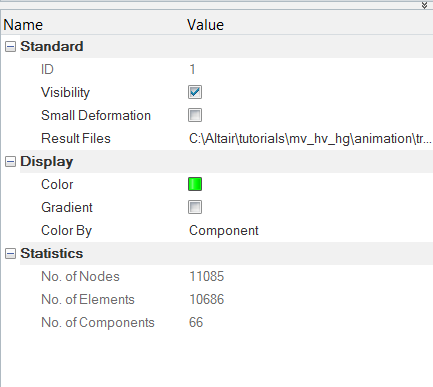

モデルファイル

Standard

ID: モデルファイルのID。
制約事項: この欄は編集不可です。
Visibility: チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでの注釈の表示のオン / オフを切り替えます。
Small deformation: アクティブにすると、トランジェント結果の要素座標系定義を変更します。要素座標系は、現行のシミュレーションステップ座標値ではなく、モデルのシミュレーションステップ座標値を用いて定義されます。
Result files: 値の欄をクリックすると、モデルに関連した結果ファイルのリストを示したResult File Listダイアログが現れます。

Display

Color

カラーボックスおよびカラーパレットを使用して、モデルの色を選択 / 変更します。

Gradient

モデルの傾斜のオン / オフを、アクティブ / 非アクティブに切り替えます。

Color By

ドロップダウンメニューを使って、選択したモデルのカラー別のモードを選択します。

component
model
normal
part

Statistics

No of Nodes: 選択したモデルに含まれる節点の数。
No of Elements: 選択したモデルに含まれる要素の数。
No of Components: 選択したモデルに含まれるコンポーネントの数。

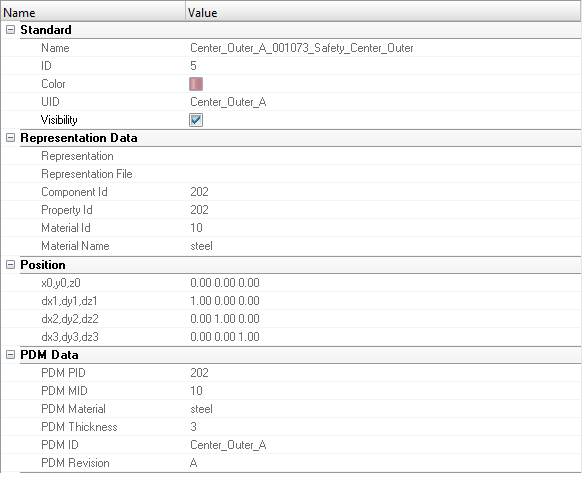

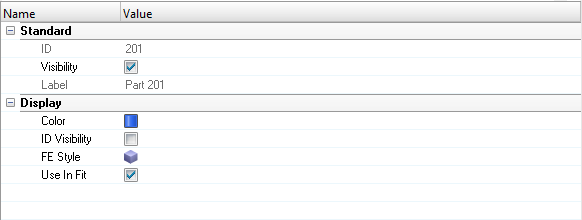

パートビュー - Components

パートとコンポーネントの属性の編集は、１つまたは複数のコンポーネントについて行うことができます。コンポーネントを選択したらEntity Editorはコンポーネントの属性を表示します。

Standard

ID: パートアセンブリのID。
制約事項: この欄は編集不可です。
Visibility: チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでのパートアセンブリの表示のオン / オフを切り替えます。
Label: この欄をクリックすると、パートアセンブリのラベルを変更できます。

Display

Color

Colorをクリックし、ポップアップダイアログからパートアセンブリの色を選択します。

ID Visibility

チェックボックスを使用して、パートアセンブリのIDの表示をアクティブ / 非アクティブにします。

FE Style

パートアセンブリの要素可視化モードを選択 / 変更します。利用できるオプションには以下のものがあります：

Wireframe Elements
Transparent Elements
Shaded Elements and Mesh Lines
Shaded Elements and Feature Lines
Shaded Elements

Use In Fit

チェックボックスをアクティブにすると、アニメーションで、選択したエンティティを基準として、ウィンドウに合わせてグラフィックスがスケーリングされます。

パートビュー - Parts/Part Assemblies

パートとコンポーネントの属性の編集は、１つまたは複数のコンポーネントについて行うことができます。コンポーネントを選択したらEntity Editorはコンポーネントの属性を表示します。

Entity Editorに示される一部の表示データおよびPDMデータは、ResultsブラウザのEntity Editorの上のペインに表示される列群に対応します。この情報は、読み出し専用です。

Standard

そのパートまたはアセンブリに固有な属性を表示します。

パートとパートアセンブリは、固有名と固有ID（UID）を必要とします。どちらも英数字を含むことができます。UIDはオプションのフィールドで、パートリプリゼンテーションの管理とモデルエンティティインポートの管理の際に活用されるものです。たとえば、パート（モジュール）にコンポーネントを結合する際、２つのエンティティは（存在する場合）UIDを使用して認識されます。UIDが存在しない場合、結合はパート名を使用して行われます。

Name: コンポーネント / パートの名称。
ID: コンポーネント / パートのID。
Color: Colorボックスをクリックして、ポップアップダイアログからコンポーネント / パートの色を選択します。
UID: コンポーネント / パートの固有のID。
Visibility: チェックボックスをアクティブ / 非アクティブにして、モデリングウィンドウでのコンポーネント / パートの表示のオン / オフを切り替えます。

Representation Data

あるパート表現に固有な属性を表示します。

これらの属性は、パートレベルでは編集不可です。

注: MaterialおよびProperty情報は、Advanced Result-Mathテンプレートを用いて結果データを読み込む際にのみ使用できます。

Representation: 表現の名称。
Representation File: 表現ファイルの場所。
Component ID: コンポーネントID。
Property ID: プロパティID。
Material ID: 材料ID.
Material Name: 材料の名称。

Position

パートの4 x 3の変換行列、すなわち平行移動、回転およびスケーリングを表示します。

これらの属性は編集できません。

x0,y0,z0
dx1,dy1,dz1
dx2,dy2,dz2
dx3,dy3,dz3

PDM Data

PDMの属性を表示します。

PDM PID: PDM PID
PDM MID: PDM MID
PDM Material: PDM Material
PDM Thickness: PDM Thickness
PDM ID: PDMのID。
PDM Revision: PDMのRevision。

イメージプレーン

Standard

ID: イメージプレーンのID。
制約事項: この欄は編集不可です。
Label: イメージプレーンのラベル。; 制約事項: この欄は編集不可です。
Visibility: モデリングウィンドウでのイメージプレーンの表示のオン / オフを切り替えます。
File: イメージプレーンのファイル。
制約事項: この欄は編集不可です。
Zoom: モデルと共にイメージプレーンをズームします。

断面

HyperViewにおいてLS-DYNA入力デックで定義された断面を可視化します。

*DATABASE_CROSS_SECTIONを通じてLS-DYNA解析で設定された断面は、HyperViewで読み取り、可視化できます。

断面は切断面といくつかの特性を共有していますが、以下に示すいくつかの重要な違いがあります：

断面はモデルエンティティであり、現時点ではHyperView（読み取り専用で）作成も削除もできませんが、切断面は自由に編集可能なウィンドウレベルのエンティティです。
断面は、合力を抽出するためにモデル内の特定位置で定義された切断面であり、1つまたは複数のセット（断面タイプに応じてコンポーネント、要素、または節点）が関連付けられています。これに対して、切断面はグローバルであり、通常はモデル内部の詳細を表示するためにモデル全体をカットするものです。
したがって、断面を操作したり異なる位置に移動したりすることはできず、変形することはできません。
断面と切断面は、HyperView Resultsブラウザで別々のフォルダーにリストされます。

断面を表示するには、これらのエンティティをHyperView内のモデルファイルとして含む任意のLS-DYNA入力デックを読み込みます。次の2タイプの断面をLS-DYNA入力デックから読み取ることができます：

平面（DATABASE_CROSS_SECTION_PLANAR）
セット（DATABASE_CROSS_SECTION_SET）

断面のタイプは、HyperView ResultsブラウザのInfo列に示されます。

断面の表示

次の方法で、断面の表示と非表示を切り替えることができます：

HyperView Resultsブラウザで項目ラベルの横にあるアイコンをオンまたはオフにします。
HyperView Resultsブラウザで項目を選択して、右クリックで表示されるコンテキストメニューのオプションから、Show/Hide/Isolate/Isolate Onlyを選択します。
ResultsブラウザのエンティティエディターにあるVisibilityチェックボックスを使用します。
ViewツールバーのShow/Hideダイアログで、断面をグローバルにオフにすることもできます。

注:

平面断面の場合は、表示をオンにすると、その平面と関連付けられたエンティティセット（エンティティエディターのPSID欄で参照される）の両方が表示されます。
セットベースの断面の場合は、表示をオンにすると、関連付けられた要素セット（SSID）に属しているエンティティと、関連付けられた節点セット（NSID）が表示されます。

断面の表示オプションの変更

次の表示オプションを使用して、平面断面の外観を変更できます。これらのオプションは、エンティティエディターのDisplayセクションにリストされています。

Section Cutsパネルで、次のオプションを使用して表示を設定します：


オプション	説明
Cross Section	No Clip（デフォルト）：コンポーネントがクリップされることなく、関連付けられたセットの上に断面平面が表示されます。カット位置に外形線が表示され、この線の太さと色を変更できます。図 15. Clipping Plane：断面平面により、その片側にあるコンポーネントがクリップされます（どちら側がクリップされるのかを選択できます）。図 16. Cross Section Only：断面のみが表示されます。図 17.
Width slider bar	断面の幅を修正します。Cross Section Only表示モードにのみ適用されます。
Clipping plane	断面が適用された側とは反対側のモデルを表示します。No Clip表示モードには適用されません。
Clip elements	クリップされたコンポーネントの要素を表示します。
Thickness	断面の外形線の太さを設定します。値は1（最も細い）から6（最も太い）、またはGlobal（Preferencesダイアログの値を使用）のいずれかを選択します。
Section color	断面の色を変更するには、このチェックボックスをアクティブにして、カラーボックスをクリックします。
Plane	断面平面を表示します。

注: セットベースの断面の外観を直接変更することはできません。この外観を変更するには、関連付けられたセット内のエンティティの外観を変更する必要があります。

適用範囲と制限事項

現時点では、断面はLS-DYNA入力デックからのみ読み取ることができます。
断面は、.mvw/.tplファイルと.h3dファイルに保存できます。
現在、HyperViewでは、有限サイズ（固定された長さと幅）または円形（半径）の断面はサポートされていません。このような断面は読み取られますが、無限サイズで表示されます。
