セットのエクスポート
- Createツールで、Create > Setsを選択します。
- Setパネルで、セット / グループを選択します。
-
Exportをクリックします。

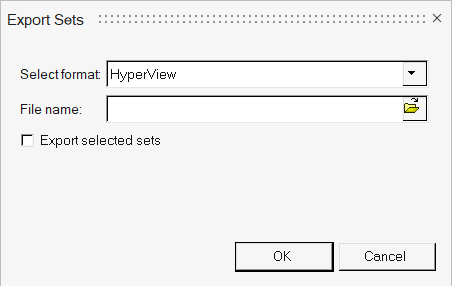

注: Toolsメニューで オプションを選択しても、Export Setsダイアログにアクセスできます。Export Setsダイアログが表示されます。
図 1.
- Select formatドロップダウンメニューからファイルタイプ(HyperViewセット定義ファイル、Patranセッションファイル、Nastranセットファイル、またはOptiStructセットファイル)を選択します。
- File nameの下で、オープンフォルダアイコンをクリックし、エクスポート先のフォルダを選択します。
- ファイル名を入力して、Saveをクリックします。
- オプション: パネル内で選択されているセットのみをエクスポートしたい場合は、 Export selected setsオプションをアクティブにします。
-
OKをクリックしてExport Setsダイアログを閉じます。
エクスポートされたファイルは、テキストファイルとして保存されます。注: エクスポートに際しHyperViewは自動的に、個々のIDを書き出す代わりに、そのセットに含まれるID範囲をエクスポートします。
