セット

Setsツールでは、コンポーネント（パート）のセット / グループを作成、インポート、エクスポートします。

Createツールで、Create > Setsを選択します。
ヒント: Resultsブラウザ内の任意の位置またはを右クリックし、コンテキストメニューからCreate > Setを選択します。

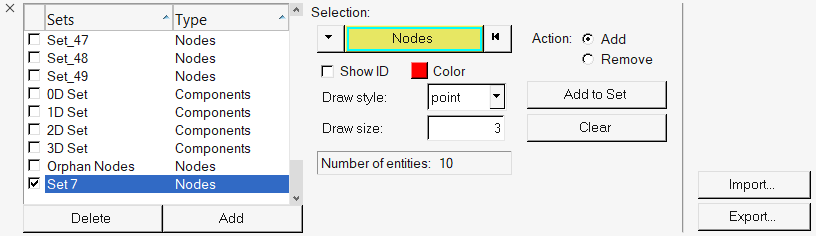

図 1. Setパネル


現在のモデルについて定義されているセットが、Setsパネル内にリストされます。チェックボックスでは、どのセットがモデリングウィンドウ内に表示されるかを選択することができます。セットタイプもこのリストに示されます。リストのヘディングのいずれかをクリックすることで、Setsリスト内のアイテムをソート（並び替え）することも可能です。さらに、リスト内のアイテムについて、キーボードショートカットとコンテキストメニューが使用可能です。
注: 一部のファイルフォーマットには、ユーザーによって定義されたセット / グループ、またはソルバーソフトウェアが含まれます。これらのグループは、モデルデータをインポートした後、Setsリスト内で使用が可能です。
また、HyperViewセット定義ファイル、Animator3セッションファイル、LSPostセットファイル、Patranセッションファイル、またはNastran/OptiStructセットファイルのHyperViewさらにはHyperViewセット定義ファイル、Patranセッションファイル、Nastran セットファイル、またはOptiStructセットファイルのインポートも可能です。

HyperViewグループ定義ファイルは編集することができません。また、保存されたセットファイルの中身は、セッションファイルを使って追加、削除、または修正を行うことが可能です。
