要素の整列と投影

整列/投影ツールを使って、エンティティをライン、サーフェス、プレーンに投影し、投影された節点のリマップやオフセットを行うことができます。

Topology（トポロジー）リボンから Align/Projectツールをクリックします。
図 1.


整列 - ライン

ラインツールは、節点またはポイントを、ユーザー定義の方向または選択されたラインへの法線に沿って、ライン上に投影し、選択した参照エンティティ上に再マップまたはオフセットします。

  1. 2次リボンでLinesツールをクリックします。
    図 2.


  2. 節点、FEエッジ、またはポイントをソースのジオメトリとして正しい順序で選択し、ターゲットエンティティに整列/投影することができます。
  3. Use end nodesをチェックすると、ソースの選択に基づいて端点節点を自動検出し、その間で再配置します。それ以外の場合は、整列ターゲットのエンティティを選択します。
  4. Along Vectorをクリックし ベクトルツールを使って 1つの方向を定義します。
    すべてのエンティティはこの方向に沿って投影されます。
  5. マイクロダイアログのアイコンを使用することで、再調整できます:
    • - 投影された節点がラインの長さで、それぞれの間隔が均等になるように再配置します。
    • - 2つの節点またはターゲットが選択されている場合、接続線を有限 / 無限にするかどうかを切り替えます。
    • - 対象ラインを指定値だけオフセットします。
  6. をクリックします。
以下に使用例を示します。

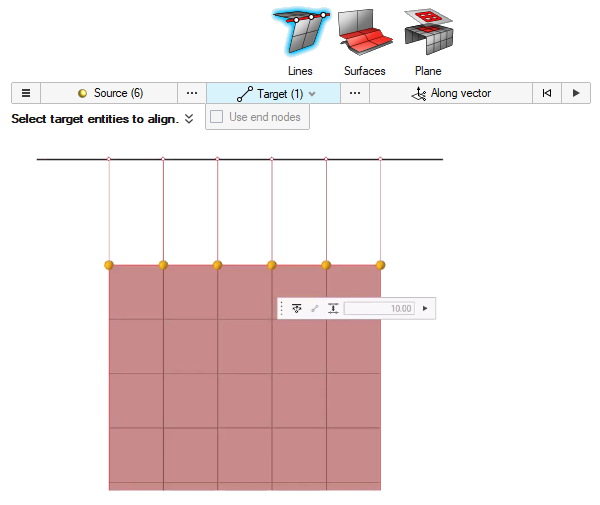

  • ソース節点をターゲットラインに投影する
    図 3.

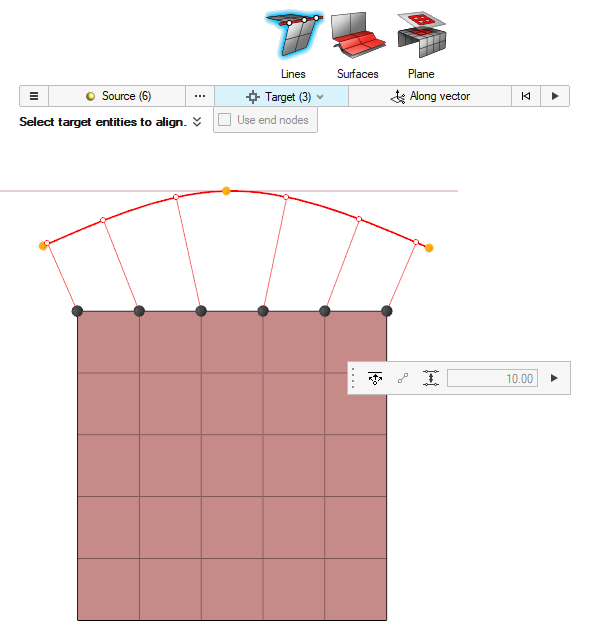

  • 滑らかなラインに節点を投影する（滑らかなラインは位置エンティティを使って定義される）
    図 4.

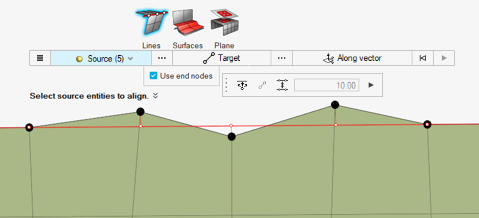

  • 開始節点と終了節点の間の節点の位置を調整する
    図 5.

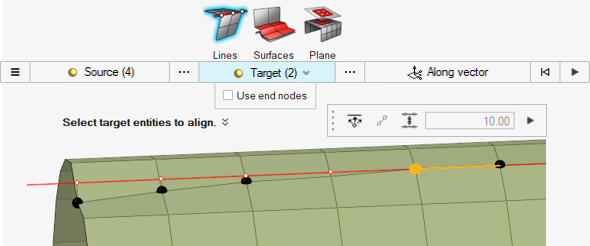

  • 参照節点を基準にして節点を揃える
    図 6.

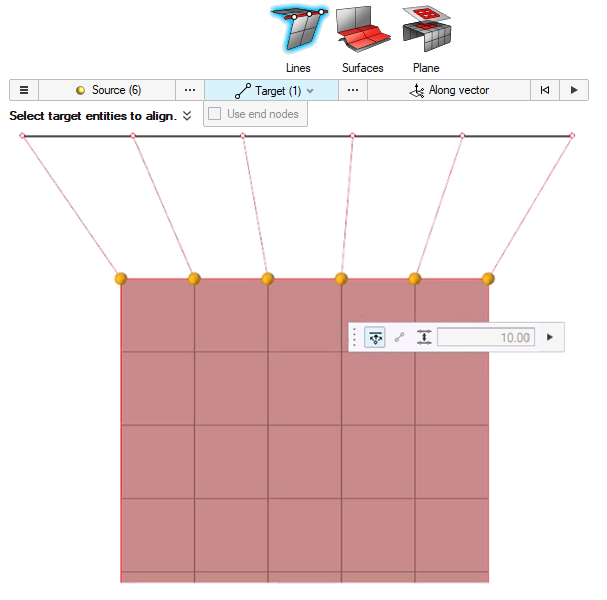

  • 整列 ＋ リマップ
    図 7.

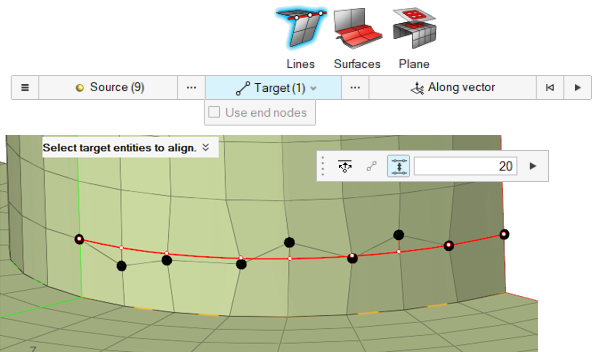

  • 整列 ＋ オフセット
    図 8.


整列 - サーフェス

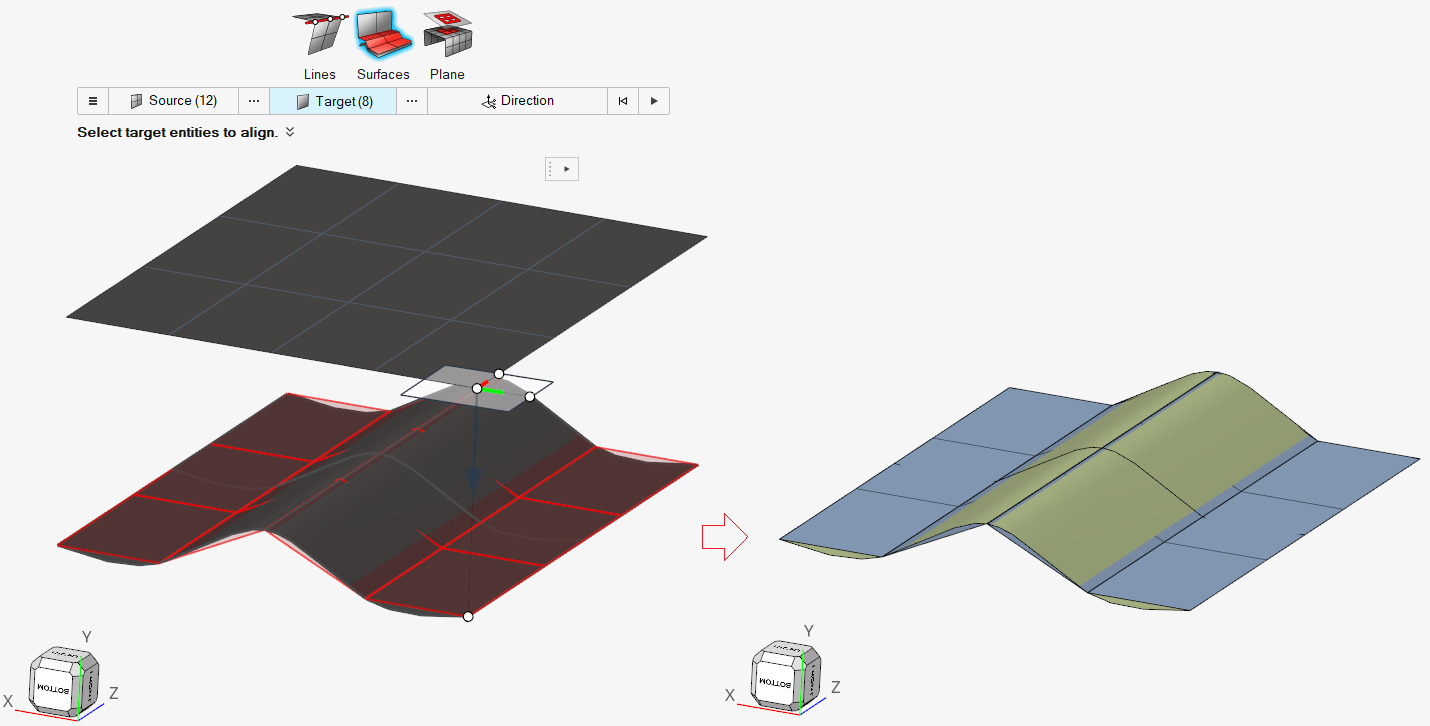

サーフェスツールは、節点、要素、ラインおよびポイントを、ユーザー定義の方向または選択されたサーフェスへの法線に沿って、サーフェス上に投影するのに使用します。

  1. 2次リボンでSurfacesツールをクリックします。
    図 9.


  2. ターゲットサーフェスに投影するソースエンティティとして、節点、要素、ライン、またはポイントを選択します。
  3. Targetセレクターを使用して、整列先のターゲットサーフェスを選択します。
  4. をクリックします。
    図 10.


整列 - 平面

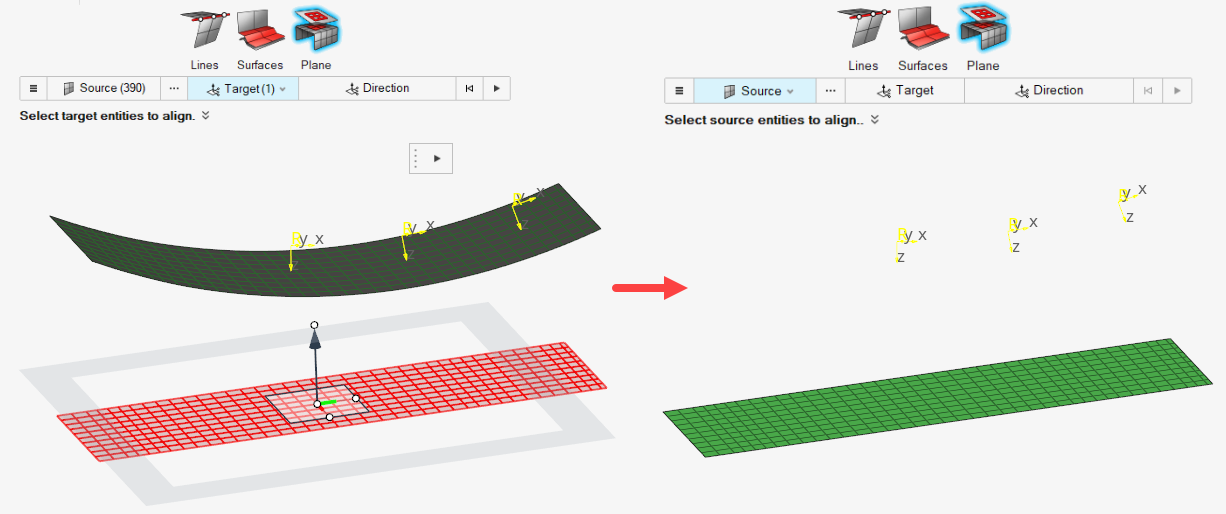

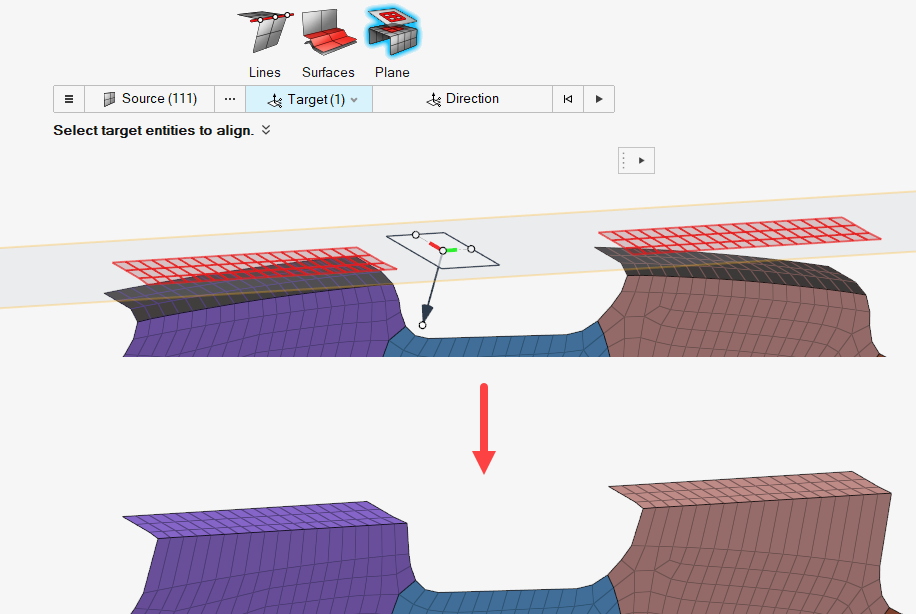

Planesツールは、節点、要素、ラインおよびポイントを、ユーザー定義の方向に沿ってプレーン上に投影するのに使用します。

  1. 2次リボンでPlanesツールをクリックします。
    図 11.


  2. ターゲット平面に投影するソースエンティティとして、節点、要素、ライン、またはポイントを選択します。
  3. ガイドバーのTargetセレクターを使って、平面か方向を選択します。
    • Plane - Planeツールを使って整列 / 投影します。

      平面はサーフェス、メッシュ、節点などに合わせることができます。

    • Direction - Vectorを使用し、投影方向を指定します。選択されたエンティティはすべて、同じ方向に沿って投影されます。
  4. をクリックします。
    図 12.


    図 13.
