複合材のフリー寸法最適化結果の解釈

複合材料のフリー寸法最適化を実行し、最適なプライ形状と繊維配向 / 材料選択を決定します。

この最適化段階が実行されると、次のステップに進みます：
  • 最適化されたプライの形状の解釈
  • プライの境界のスムージング
  • より詳細な寸法最適化の実行の設定と各プライの形状と材料に必要なプライ数の決定

OptiStructで自動生成される寸法最適化の入力ファイルでは、プライの解釈とスムージングプロセスの処理は面倒な手作業になります。Altairのプライ形状解釈機能は、複合材のフリー寸法最適化から最適化されたプライ形状の解釈を可能にすることで、この設計解釈プロセスを合理化します。

解釈プロセスでは、プライ形状の境界がスムージングされ、細切れになったプライパッチや非常に小さなプライ領域の処理用に、別のプライエンティティを作成するオプションが用意されています。

さらに、スムージングと解釈のプロセスが完了すると、材料定義、プロパティ、繊維配向を保持したまま、スムージングされたプライ形状と更新されたプライ定義を使用して、すぐに実行できるOptiStruct入力デックが生成されます。

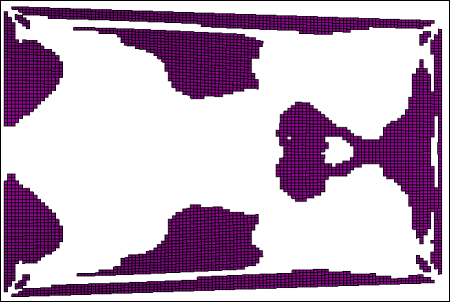

図 1. フリーサイズ最適化によるプライ形状

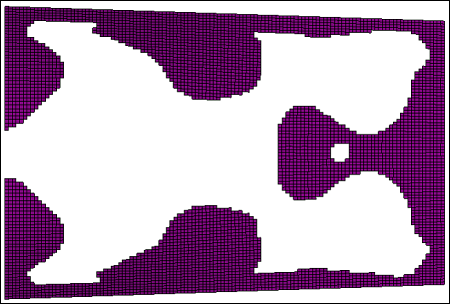

図 2. OSSmooth実行後にスムージングされたプライ境界

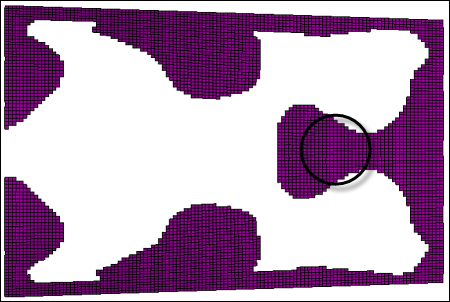

図 3. 小さい領域の追加処理


smooth iterationsオプションは、実行するスムージング反復回数を定義します。反復回数を増やすことで、より滑らかにすることができます。デフォルトの繰り返し数は20です。

small regionオプションは、非常に局所的で小さなプライ領域をどのように扱うかを決定します。しきい値より小さい領域は、スムージング中に除去されます。小さい領域として判断する2つの方法があります：
Area ratio
局所領域面積 / 総設計面積（0.0～1.0の実数値。デフォルト = 0.01)
Elem count
要素数で領域を識別（整数 >=0.デフォルト = 15)

split disconnectedオプションを使用すると、切断されたプライ領域から個別のプライエンティティを作成できます。
