Attachment Wizardダイアログ

アセンブリプロセス（Assembly Wizardダイアログを使用）で指定したアタッチメントは、アセンブリリボンにあるAttachment Wizardを使用して変更できます。Attachment Wizardダイアログは、モデルアタッチメントの変更プロセスの手順に沿って設定手順を示します。

Next: 次のパネルに移動します。
Back: 見直しや編集のために前のパネルに戻ります。
Finish: Attachment Wizardを閉じます。
Message Log...: ダイアログの下部にメッセージログを表示します。
Clear: メッセージログをクリアします。
注: このボタンはメッセージログが表示されている場合にのみ利用可能です。

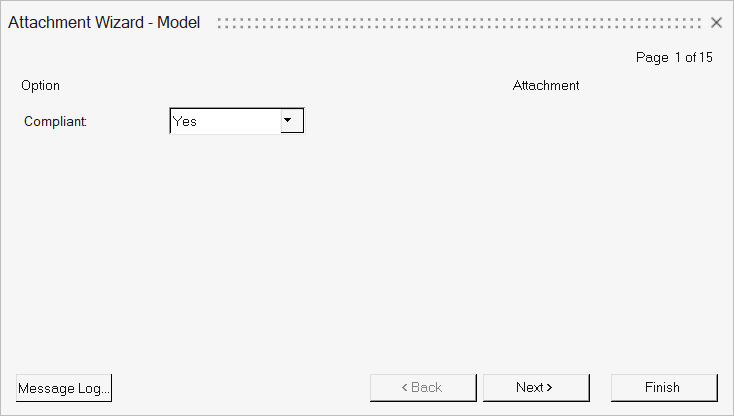

Model

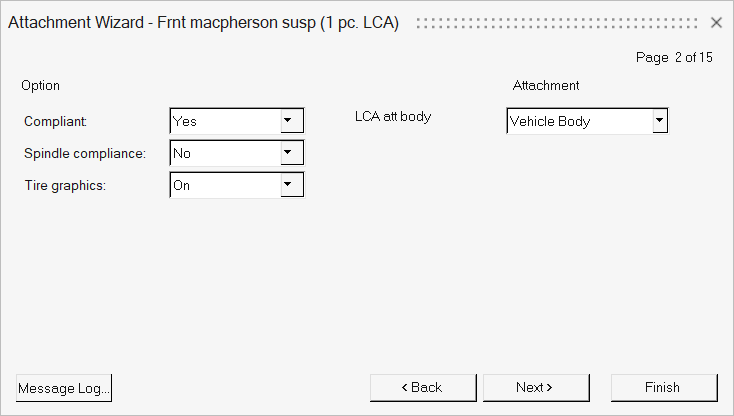

Suspension

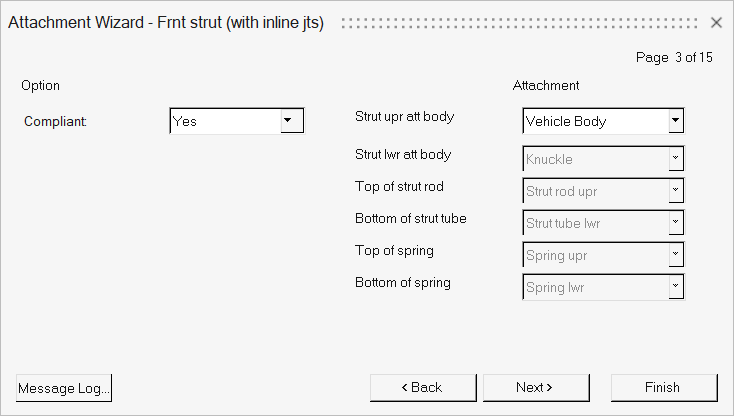

ストラット

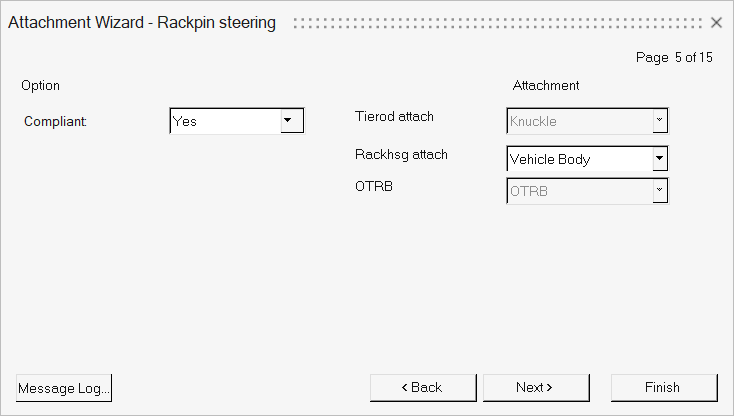

Rackpin steering

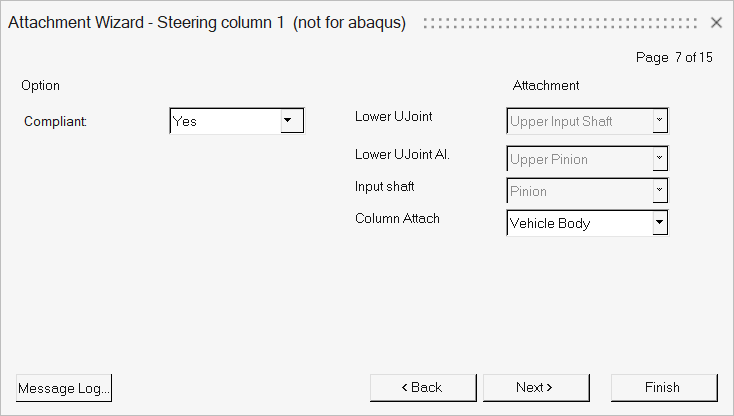

Steering Column
