MotionViewインターフェース

Driverは、Full Vehicle with Driverオプションを選択し、MDLIBのモデルウィザードを使用して読み込みます。Driverには、車両モデルと結合するために、いくつかの特別な要件があります。これらの要件は、MDLライブラリ内、Assembly WizardのFull vehicle with advanced driver オプションを使用することで自動的に設定されます。

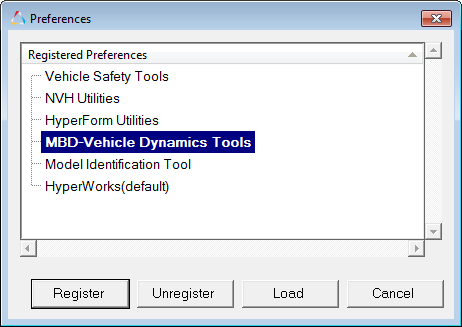

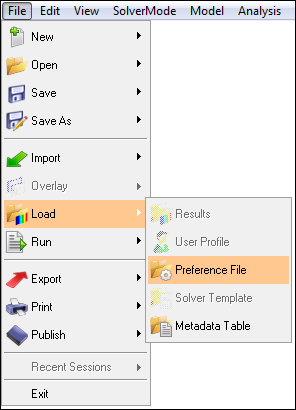

  1. プリファレンスファイルの設定：　 Driver GUIでは、MBD Vehicle Dynamics Toolsの下にHW環境を要します。
    図 1.


    図 2.


  2. Assembly Wizardを使った車両モデルの構築：Assembly Wizardの全オプションについては、別のトピックとして詳しく説明しています。
    1. ModelメニューからAssembly Wizardを選択します。
      図 3.


      Assembly Wizardダイアログが表示されます。

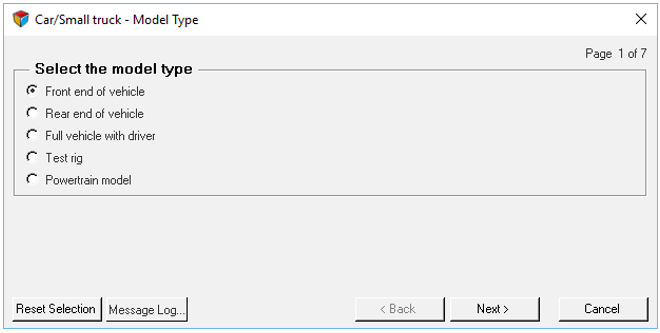

    2. Full vehicle with advanced driverを使った車両モデルを構築します。
      図 4.


      Driver Analysis Systemが、 アイコンと共にモデルブラウザに表示されます。ブラウザツリー内でAltair Driver Analysisを選択し、DriverのGUIをPropertyパネルで開きます。これは、車両モデルとの結合を編集したり、車両のパラメータを提供するのに使用できます。

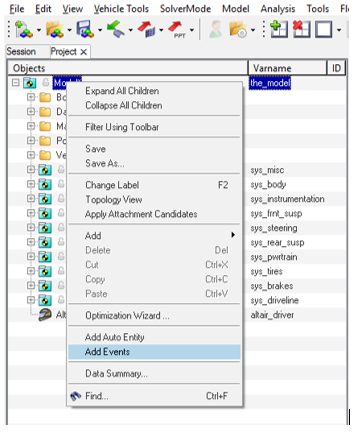

      Altair Driverがモデル内に存在する場合、すべてのフルビークルイベントがモデルにアクセス可能になります。モデルを右クリックし、Add Eventsオプションを選択すると追加できます。
      図 5.


以下のセクションでは、Altair DriverのMotionViewインターフェースについて説明します。
