ソルバーデックデータの抽出

Extract Solver Deck Dataツールでは、HyperMeshのエクスポートされた入力デックをインポートし、HyperMeshコマンドHMNAME、HMCOLORおよびHMASSEMからインクルード階層アセンブリ情報を抽出することが可能です。

これらのデータを抽出することによって、HyperViewはデータ属性を現在のHyperViewモデルに適用します。

ダイアログを表示するには、ToolsメニューからExtract Solver Deck Data選択します。

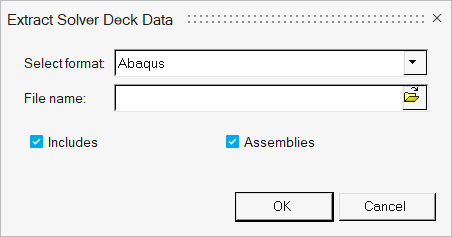

図 1. Extract Solver Deck Dataダイアログ


このツールでサポートされているソルバー入力デックは、Abaqus、ANSYS、LS-DYNA、Nastran、OptiStruct、PAM-CRASH 2GおよびRadiossです。ANSYSソルバーデックについては、アセンブリ情報のみが抽出されます。

入力デック内の各アセンブリについて、HyperViewコンポーネントセット（グループ）が作成されます。これにより、HyperViewセットは1つ以上のアセンブリに属するコンポーネント（パート）を受け入れることができます。
注: 作成されるHyperViewセットは、階層的なグループではありません。1つのアセンブリがサブアセンブリおよびネストされたアセンブリ構造を有する場合、すべてのネストされたアセンブリのコンポーネントはすべて集められ、HyperViewセットに追加されます。

Extract a Solver Deck Assembly

  1. ToolsメニューからExtract Solver Deck Dataを選択します。
  2. ダイアログで、ドロップダウンメニューからフォーマットを選択し、Assembliesチェックボックスを選択します。
  3. ファイルブラウザから、インポートしたいHyperMesh入力デックを選択します。
  4. Openをクリックします。
  5. OKをクリックしてダイアログを閉じます。
    HyperViewは、HyperMeshファイルからのアセンブリ、カラーおよびラベルを抽出し、それらをアクティブなモデルに適用します。

ソルバーデックからインクルード階層を抽出する

  1. ToolsメニューからExtract Solver Deck Dataを選択します。
  2. ダイアログで、ドロップダウンメニューからフォーマットを選択し、Includesチェックボックスを選択します。
  3. ファイルブラウザから、インポートしたいHyperMesh入力デックを選択します。
  4. Openをクリックします。
  5. OKをクリックしてダイアログを閉じます。
    HyperView インクルード階層を抽出し、Resultsブラウザに表示します。
