デフォルトの基準によるホットスポット検出の実行

指定されている解析とサブケースに基づいて計算されたデフォルトの基準値を使用した基本的なホットスポット検索を実行します。

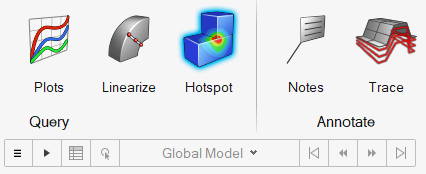

  1. QueryツールからHotspotツールをクリックします。
    図 1.


    Hotspot Finderのガイドバーが表示されます。ホットスポット検出のガイドバーが表示されます。
    図 2.


  2. ガイドバーのをクリックして、検出を実行します。モデリングエリアには、ホットスポットに注釈が表示されます。
    この検出は、これまでホットスポット検検出を実行したことがない場合、または前回の検出以降にプロット結果のタイプ、荷重ケース、形跡ステップを変更していない場合、デフォルトの基準値に基づいてで実行されます。

    デフォルトの検出基準は、表示されているすべてのエンティティを通してホットスポットを検索し、凡例の最大値の80%以上にしきい値を設定し、ホットスポット間をモデルの境界ボックス内の最大対角線の長さの10%で区切り、上位5つの値を表示します。
