Coordinate Systems

全体座標系とモデル内の局所座標系のテーブル出力を生成します。

  1. レポートリボン、モジュールの追加ツールグループから、をクリックし、Coordinate Systemsモジュールを選択します。

    または

    ReportまたはChapterレベルで右クリックし、Report/Chapter > Add > Modules > Model Info > Coordinate Systemsを選択します。
  2. 以下は、Coordinate Systemsモジュールに関連したプロパティです。

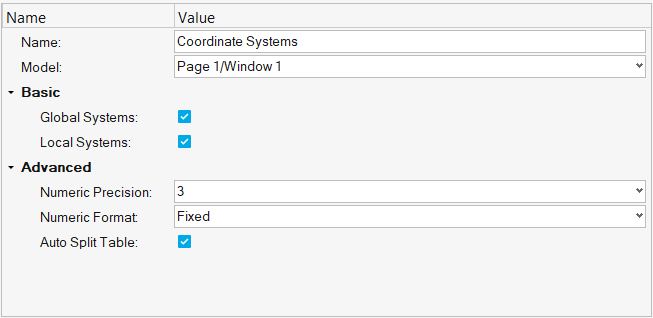

    図 1.
    Name
    Coordinate Systems モジュールの名前を指定します。
    Model
    セッションのHyperMeshウィンドウのリストで、モデルの位置を指定します。
    Basic
    Global Systems
    グローバル座標系の各座標と方向ベクトルの詳細を指定します。
    Local System
    ローカル座標系の各座標と方向ベクトルの詳細を指定します。
    Advanced
    Numeric Precision
    小数点以下の桁数を選択します。
    Numerical Format
    Fixed、Scientific、およびEngineeringから数値フォーマットを選択します。
    Auto Split Table
    スライドまたはページで空いている領域に基づいてテーブルを自動的に分割する機能を提供します。
  3. 実行されると、全体座標系のテーブル出力が生成されます：

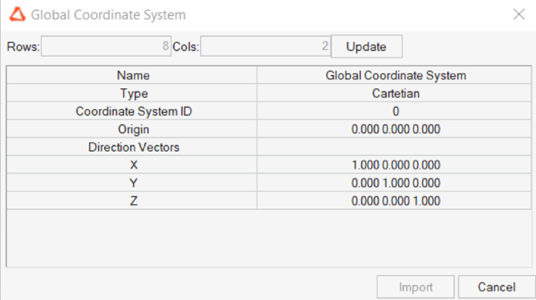

    図 2.
