スクーターモデル用CVTへのアクセス

MBD-Vehicle Dynamicsツールは、プリファレンスファイルとして読み込む必要があります。

以下の手順に従い、このプロファイルを読み込んでCVT Powertrainモデルにアクセスします：

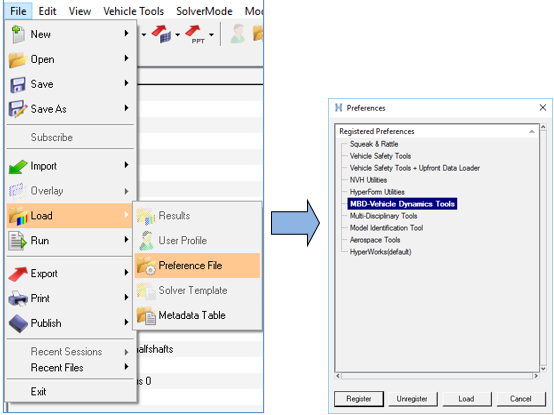

  1. メニューバーかFile > Load > Preference Fileを選択します。
    1. MBD-Vehicle Dynamics Toolsプロファイルを選択してLoadをクリックします。
    図 1.

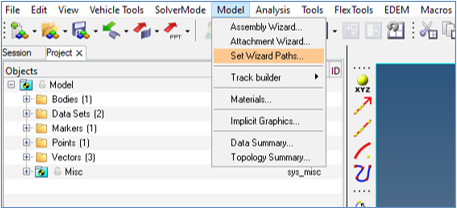

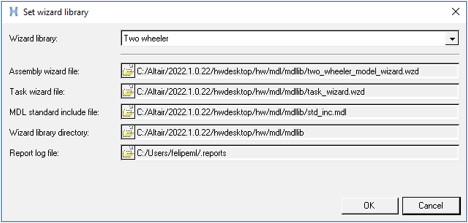

  2. モデルメニューから、Set Wizard Pathsを選択し、Two wheeler Wizard Libraryを設定します。
    図 2.
    図 3.

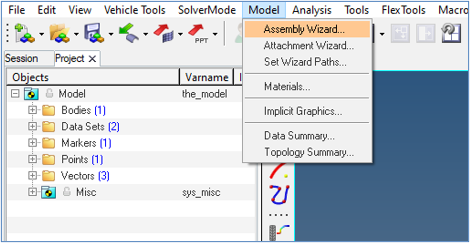

  3. Model > Assembly Wizardをクリックします。
    図 4.
  4. プライマリシステムでは、CVTがパワートレインオプションとして利用可能になります。
    図 5.

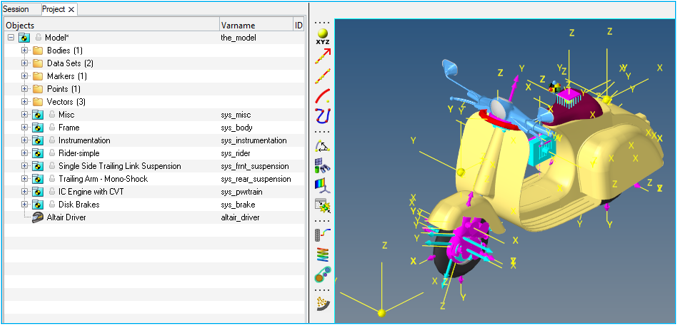

    車両構築プロセスを完了すると、ICエンジンとCVTを含むスクーターモデルがMotionViewにロードされます：
    図 6.
