クローラ・履帯の作成

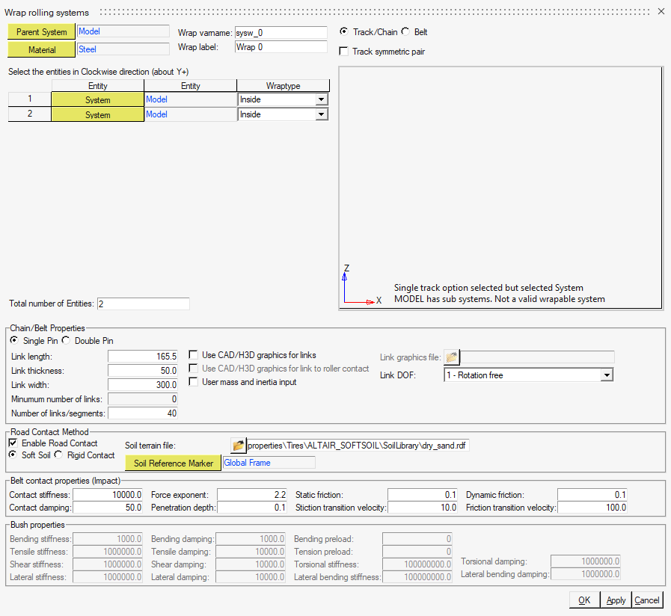

クローラ・履帯の作成ダイアログを使用して、転動体システムで履板、チェーン、ベルトをラップします。下の図は、クローラ・履帯の作成ダイアログを示しています。
1. クローラ・履帯の作成ダイアログ


ラップのタイプ

異なるタイプのラップを作成するために、Track/ChainまたはBeltオプションを使用できます。ラップのタイプは、適用される接触に応じて異なります。CAD/H3D graphicsオプションを使用しない場合、Track/Chainでは、スプロケットとトラックの間は球-球の接触を、他のエンティティと履板の間は球-ボックスの接触を使用します。ベルトでは、すべてのエンティティとベルトの間に球-球の接触を使用します。

転動体システムのラップ

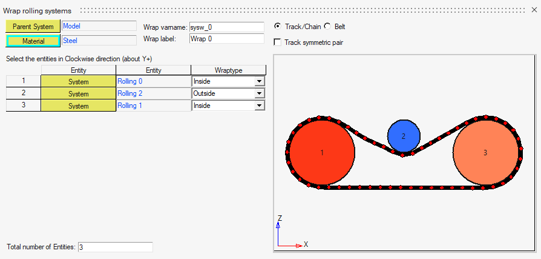

クローラ・履帯の作成には、最低でも2つの転動体システムが必要です。Total number of Entitiesオプションを使用して、クローラ・履帯に転動体システムを追加できます。エンティティの数を定義した後、時計回りの方向(正のY方向)で転動体システムを選択する必要があります。下の図に示すように、ラップタイプは転動体システムの内側または外側にできます。
2. 転動体システムのクローラ・履帯のラップ


必要なデータが入力されると、ダイアログにラップシステムのプレビューが自動的に表示されます。入力されたデータに問題がある場合、プレビューエリアの下部にエラーメッセージが表示されます。カテナリ曲線は、最低必要量以上のリンクが存在する場合に含まれます。逆に、リンクの数が最小数より少ない場合、履板が開きます。その場合、シミュレーション時にギャップを閉じるために、最初のリンクと最後のリンクをつなぐフレキシブルな剛性エンティティが作成されます。これは、シミュレーションを開始すると同時に履板に引張荷重がかかるため、設計上好ましいとされています。

左右のクローラ・履帯に同じプロパティを含む対称クローラ・履帯ペアを作成するには、Track symmetric pairオプションを選択します。
3.

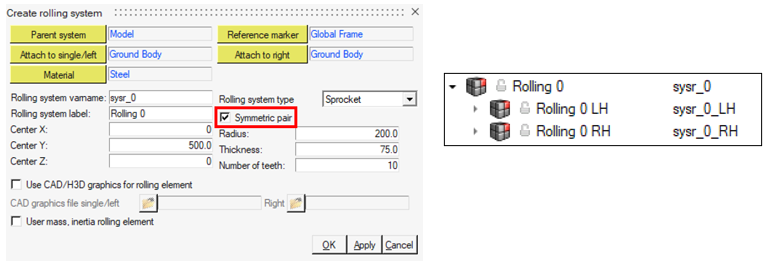

クローラ・履帯のペアをラップするには、転動体システムのペアが必要です。転動体システムを定義する際は、Symmetric pairオプションを選択します。このオプションを選択すると、左右のサブシステムが下に配置された転動体親システムが作成されます。
4.


Symmetric pairオプションを有効にしたWrapping rolling systemsダイアログでは、転動体親システムを選択する必要があります。転動体システムがペアとして作成されたが、個別にラップする必要がある場合は、Track symmetric pairオプションを選択解除し、左(LH)または右(RH)のシステムを選択して個別のラップを作成します。単一のクローラ・履帯を作成する際は、すべて右またはすべて左の転動体コンポーネントを選択するという一貫した選択を行うことが重要です。

クローラ・履帯のプロパティ

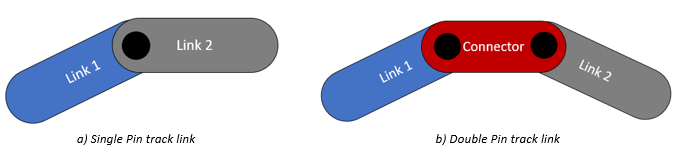

Track/Chainタイプを使用する場合、2つのクローラ・履帯リンクオプション(Single PinとDouble Pin)を使用できます。Single Pinでは、クローラ・履帯リンクは1本のピンを使用して相互接続します。Double Pinでは、クローラ・履帯リンクはコネクターリンクにピンで固定されます。次の図は、Single PinとDouble Pinのクローラ・履帯リンクを示しています。
5. クローラ・履帯リンクのオプション

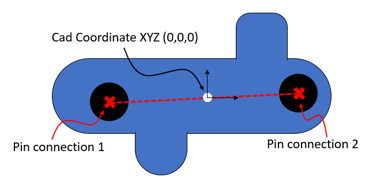

デフォルトでは、履板とベルトは、プリミティブなジオメトリの組み合わせで表現されます。Use CAD/H3D graphics for linksオプションにより、履板またはベルトのすべてのエンティティのCADまたはH3Dファイルを使用できるようになります。このオプションを選択した場合、質量および慣性のプロパティは、CADグラフィックスから計算されます。CADまたはH3Dファイルはリンクまたはコネクターボディの中心に配置されるので、クローラ・履帯システムに含める前に、CADグラフィックスの中心がグローバル原点(XYZ座標の0,0,0)に配置されているのを確認することが重要です。
6. CAD / H3Dグラフィックスの配置

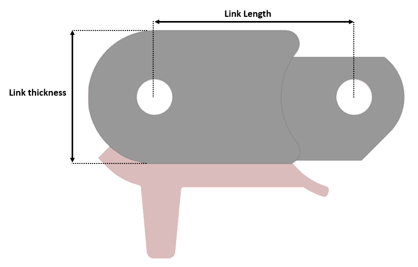

注: Single PinとDouble Pinの両方のクローラ・履帯リンクについて、Chain/Beltプロパティで指定された寸法では、クローラ・履帯のチェーンまたはベルトを表すために使用されるリンクパートのみが参照されます。クローラ・履帯パッドまたはグローサーを含むクローラ・履帯リンク内では、これらのパートはチェーンのキネマティクスに寄与しないため、クローラ・履帯のラップではこれらの寸法は考慮されません。クローラ・履帯パッドを含むSingle Pinのクローラ・履帯リンクの例を次の図に示します。リンクの厚みは、単一のCADパートであっても、CADの灰色の部分のみから取得されます。
7. パッドまたはグローサーを含むクローラ・履帯リンクからのリンクプロパティ


Use CAD/H3D graphics for link to roller contactsオプションを選択すると、転動体システムのCADまたはH3Dファイルの間の3D剛体接触が有効になります。転動体コンポーネントにCAD/H3Dファイルがない場合は、このオプションを使用できず、“Contact graphics not found”というメッセージがクローラ・履帯プレビューウィンドウに表示されます。

ユーザー定義の質量と慣性は User mass and inertiaオプションを使用して入力できます。この場合、ラップシステムのデータセット内でクローラ・履帯リンクのプロパティを編集できます。

ベルトまたは履板のリンクは、横方向の動きを防ぐために互いに拘束されています。拘束の種類は、アプリケーションの要件に基づいて、Link DOFを使用して変更できます。リンク間の接続の詳細を下の表に示します。
リンクDOF (自由度) 結合 横方向の拘束 サポートされる形状オプション
1 - 回転自由 すべてのリンクに回転ジョイント、最初のリンクと最後のリンクの間にインラインジョイントを適用。 Planar プリミティブとCAD
1 - 回転と曲げ剛性 すべてのリンクに回転ジョイント、最初のリンクと最後のリンクの間にインラインジョイントを適用。回転剛性と曲げ予荷重は、すべてのリンク間でサポートされます。 Planar プリミティブとCAD
2 - 引張と曲げ剛性 すべてのリンクに平面ジョイントと面内プリミティブジョイントを適用。すべてのリンク間の回転剛性と曲げ予荷重に加えて、引張剛性と引張予荷重にも対応しています。 Planar プリミティブとCAD
6 - 全方向の剛性 全リンク間の引張剛性と引張予荷重。このオプションは、回転、横方向、せん断、ねじり、横方向の曲げ剛性に加えて、すべてのリンク間の予荷重をサポートします。 None CADのみ

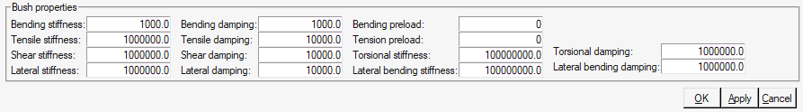

リンクDOFのオプションの選択に基づいて、次の図に示すようにブッシュのプロパティが有効になります。
8. リンクDOFが「6 - 全方向の剛性」のブッシュのプロパティ


路面接触法

クローラ・履帯ビルダーでは、次の2種類の土壌相互作用が提供されます。
  • Soft Soil
  • Rigid Contact
土壌相互作用は不要な場合はオフにできます。例えば、チェーンドライブや土壌を離散要素で表したAltair EDEMとシミュレーションする場合です。
Soft Soil
AltairのSoft Soil Trackモデルは、粘土質、乾燥砂、表土、氷で覆われた雪面などの圧縮可能なサーフェス上で履帯システムが示す動的な挙動をシミュレートする方法を提供します。詳細については、Soft Soil Trackモデルをご参照ください。

MotionViewでは、クローラ・履帯と土壌の接触の式を記述した各クローラ・履帯リンクの中心に、フォースエンティティが作成されます。クローラ・履帯のプロパティで定義されたパラメータが土壌相互作用の計算に使用されます。クローラ・履帯リンクの形状によっては、リンク形状の更新に示すようにクローラ・履帯リンク形状を更新する必要があります。

軟質土壌相互作用オプションを選択した場合、Soil Terrain fileおよびSoil Reference Markerプロパティが表示されます。
9. Road Contact Methodダイアログ


Soil Terrainファイルには、軟質土壌とクローラ・履帯の土壌のパラメータを記述した軟質土壌路面モデルが必要です。すぐに使用できるさまざまな土壌の路面データファイルを収めた軟質土壌路面ライブラリは、インストール環境(<Installation>\hwdesktop\hw\mdl\autoentities\properties\Tires\ALTAIR_SOFTSOIL)にあります。軟質土壌路面モデルの構築方法の詳細については、路面モデリングをご参照ください。

Soil Reference Markerでは、土壌の原点を配置するマーカーエンティティを設定する必要があります。
注: 軟質土壌路面ファイル(.rdf)をRoad Toolsに読み込んで、MotionViewで軟質土壌路面のグラフィック表現を作成します。詳細についてはRoad Toolsをご参照ください。
Rigid Contact
剛体接触の土壌相互作用では、Terrain Graphics Filesで指定されたクローラ・履帯形状と路面形状の間でMotionSolveの3D剛体接触法を使用して、クローラ・履帯と路面のダイナミクスを捕捉します。
10. 剛体接触の土壌相互作用のダイアログ


Terrain Graphicsファイルには、接触のモデリングに関するMotionViewMotionSolveの推奨事項に従ってCADまたはH3Dグラフィックスが必要です。詳細については、ContactsおよびMotionSolveで3D接触モデルを実行するための最良の方法をご参照ください。

接触摩擦パラメータのStatic and Dynamic frictionStiction transient velocityFriction transition velocityは、剛体接触の土壌相互作用オプションで変更できます。垂直抗力接触パラメータは、Contact Propertiesセクションで指定します。

クローラ・履帯システムの作成後は、ラップシステムのデータセット内ですべてのパラメータを変更できます。

Contact Properties

クローラ・履帯システムの接触プロパティは、Belt contact properties (Impact)セクションで指定できます。これらのパラメータは、プリミティブまたはCADグラフィックスを使用するクローラ・履帯リンクとローラー間の接触に適用され、クローラ・履帯リンクと剛体接触の土壌相互作用の間の接触にも適用されます。剛体接触の土壌相互作用では、Soil Interactionセクションで指定された摩擦パラメータが考慮されます。
11. 接触プロパティのダイアログ


クローラ・履帯システムの作成後は、ラップシステムのデータセット内ですべてのパラメータを変更できます。

出力

出力リクエストは、クローラ・履帯システムで自動的に作成されます。
  • クローラ・履帯の引張力 - 局所座標系のクローラ・履帯リンクの接続ジョイントまたはブッシュにかかる前後力を測定することで、クローラ・履帯内の引張力を出力します。
  • 接触力 - 各転動体コンポーネントに対する各リンクの接触力を出力します。
