エンティティリストツリー

エンティティリストツリーはツリー構造でモデルを表示したもので、特定のエンティティを捜すのに役立ち、ここからエンティティの表示属性を適用することができます。

Entityオプションメニューでは、パート、システム、エリプソイド、シリンダなど特定のエンティティカテゴリーを表示することができます。

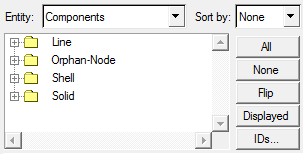

図 1. FEAモデル用エンティティリストツリー

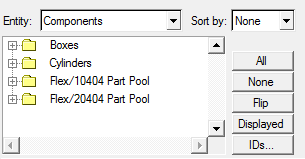

図 2. MBDモデル用エンティティリストツリー


複数のモデルが同じウィンドウ内に重なり合っている場合、現在のモデルがリストツリー内でリストされます。

エンティティの選択

エンティティの属性を変更するには、まずそのエンティティをリストツリーからピックするか、あるいは、モデリングウィンドウからピックする必要があります。属性は、選択されたエンティティにのみ適用されます。

エンティティは、グループとして、または、１つ１つエンティティリストツリーから選択することができます。エンティティタイプがEntityオプションメニューから選択される際、そのエンティティタイプのみが画面からピックできます。例えば、エンティティリストツリー内にコンポーネントのみが表示されている場合、画面に表示されているコンポーネントのみをピックすることが可能で、その他のエンティティはピックできません。

画面からエンティティを選択する場合、それらののエンティティはリストツリー内でハイライト表示されます。

コンポーネントID、例えば(1)は、エンティティリストに常に表示されます。

IDが表示されるように選択すると、画面上で、選択されたパートまたはコンポーネントのマウスカーソルの横に、IDが表示されます。コンポーネントをIDの昇順でソートするには、Sort by IDを選択します。

エンティティリストツリーを右クリックすると、２つの追加オプションを含んだポップアップメニューが表示されます。これらのオプションでは、フォルダの状態とエンティティの選択をグローバルにコントロールすることが可能です。
Collapse All
ツリー構造全体のすべてのモデルフォルダを閉じる
Expand All
ツリー構造全体のすべてのモデルフォルダを開く

セット

セットが作成されると、Entity Attributesパネル上に表示されます。セット（グループ）とそこに含まれるコンポーネントを確認するには、Entityフィルターをクリックし、Setsを選択します。
下記のエンティティリストツリーオプションが使用できます：
Entity
エンティティを個々にまたはグループで選択します。
Sort by
エンティティリストツリーでエンティティをラベルまたはIDでソートします。
All
属性をモデル内のすべてのエンティティに適用します。
None
属性の適用にエンティティは１つも選択されません。
Flip
エンティティの選択が反転されます。選択されているエンティティの選択は解除され、選択されていないエンティティは選択されます。
Displayed
表示されているエンティティのみが選択されます。

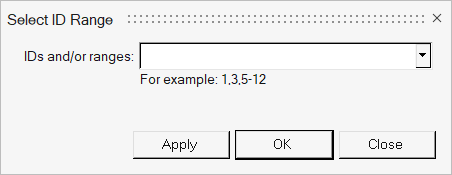

IDs...
IDに基づいて複数のエンティティを選択します。IDは、コンマで区切って１つ１つ入力するか、もしくは範囲で指定してENTERキーを押します。
図 3.


1つのエンティティへの属性適用

  1. Entity Attributesパネルから、+をクリックしてフォルダを展開します。
  2. 開いたフォルダ内のエンティティをクリックします。
    選択されたエンティティが画面上でハイライト表示されます。
  3. 属性をクリックします。
    この属性が、選択したエンティティに適用されます。

フォルダ内のすべてのエンティティ群への属性適用

  1. Entity AttributesパネルのEntityオプションメニューからComponentsを選択します。
    アニメーション内のエンティティは、フォルダごとにグループ化されて、リストツリーに表示されます。
  2. リストツリー内のフォルダ名をクリックします。
    フォルダに含まれるすべてのエンティティが選択され、画面上でハイライト表示されます。
  3. 属性をクリックします。
    フォルダ内のすべてのエンティティに属性が適用されます。

フォルダ内の連続する範囲のエンティティ群への属性適用

  1. Entity Attributesパネルから、エンティティの範囲を選択します。
    1. 開いたフォルダからエンティティを１つ選択します。
    2. Shiftキーを押したまま、同じフォルダから別のエンティティを選択します。
      その範囲に含まれるエンティティが画面上およびエンティティリストツリー内でハイライト表示されます。
    または
    1. IDsをクリックします。
    2. テキストボックスに、ダッシュマーク（-）で区切った２つのエンティティIDを入力します。
    3. Enterを押します。
      その範囲に含まれるエンティティが画面上およびエンティティリストツリー内でハイライト表示されます。
  2. 属性をクリックします。
    その範囲のエンティティに属性が適用されます。

連続しない範囲のエンティティ群への属性適用

  1. Entity Attributesパネルで、Ctrlキーを押したままにします。
  2. フォルダから任意の順番でエンティティ名を選択します。
    選択されたエンティティが画面上およびエンティティリストツリー内でハイライト表示されます。
  3. 属性をクリックします。
    連続しない一連のエンティティに属性が適用されます。

選択ボタンでのエンティティ選択

Entity Attributesパネルから、選択ボタンのいずれかをクリックします。
オプション説明
All リストツリー内の全エンティティを選択します。
None リストツリー内でハイライト表示されているすべてのエンティティを選択解除します。
Flip リストツリー内で現在選択されているエンティティと選択されていないエンティティを置換します。
Displayed 現在アクティブウィンドウ内に表示されているリストツリー内のエンティティを選択します。
