交差

交差チェックでは、CADパート内のすべてのパート間交差 / 重複に関する情報をPower Pointレポートで提供します。

モデルで交差チェックが実行されると、このツールは、交差のポイントをクロスマークとして特定し、見つかったすべての交差をPowerPointレポートにまとめます。

  1. Comparisonブラウザで右クリックしコンテキストメニューからCheck > Intersectを選択します。
    Intersectionダイアログが開きます。
  2. Base ModelにImport Typeを選択します。
    • XML (PLMXMLまたはUDMXML)
    • Assembly （CADアセンブリファイル：UG Assembly、CATProduct、JT Assembly…）
    • CAD (Refer Config / CAD section)
    • FE（nastran、pam、radioss、abaqus、optistruct、hyperMesh）
    • Multiple Assembly（複数のCADアセンブリファイル）
    • Spot Files（適用外）
    • FE Files（直接ファイル選択）
    • Mixed Import （フォルダーにCADファイルとFEファイルが含まれる）
  3. データタイプを選択します。
    それぞれのデータタイプが表示されます。
  4. フォルダーアイコンをクリックして、インポートするモデルに移動します（フォルダー/ファイル選択）。
    フォルダーまたは選択した場所には、スポット溶接ファイルが存在している必要があります。スポット溶接ファイルタイプは、コンフィグファイルで設定する必要があります。
    図 1.


  5. Allowance欄に、不一致エンティティを表示するための許容値を0.1～5mmの値で入力します。
  6. Report Path欄で、Model Verificationツールで生成されたレポートが保存されるディレクトリに移動します。
  7. Project Name欄に、プロジェクトの名前を入力します。
  8. Slide Number欄に、PowerPointレポートで使用するスライドの開始番号を入力します。
  9. モデルを実行するための方法を選択します。
    • 同じHyperMeshセッションでモデルを実行する場合は、Interactiveを選択します。
    • 新しいHyperMeshセッションをバッチモードで起動する場合は、Backgroundを選択します。
  10. Backgroundオプションを選択すると、Processesドロップダウンリストがアクティブになりますが、プロセッサによっても異なります。
    Model Verificationツールは、選択されたhmbatchプロセスの数だけ起動されます。
    • レポート作成を行わず比較のみを実行する場合は、Checkを選択します。
    • レポートだけ生成する場合は、Reportを選択します（チェックは事前に実行されている）。
    • 比較レポート作成を続けて行う場合は、Bothを選択します。
  11. この機能を実行するには、Runをクリックします。
  12. 処理を停止する場合は、Stopをクリックします。
    これで、バックグラウンドを含むすべてのHyperMeshセッションが閉じられます。
  13. View Reportをクリックすると、Summary PowerPointレポートが表示されます。

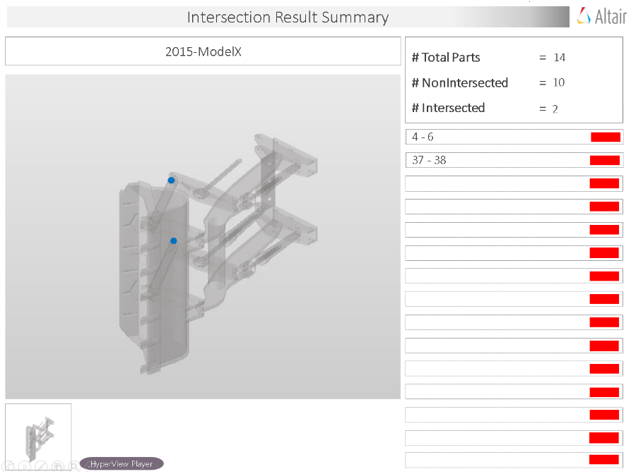

    図 2. PowerPoint Summary. (レポートパスに保存される）

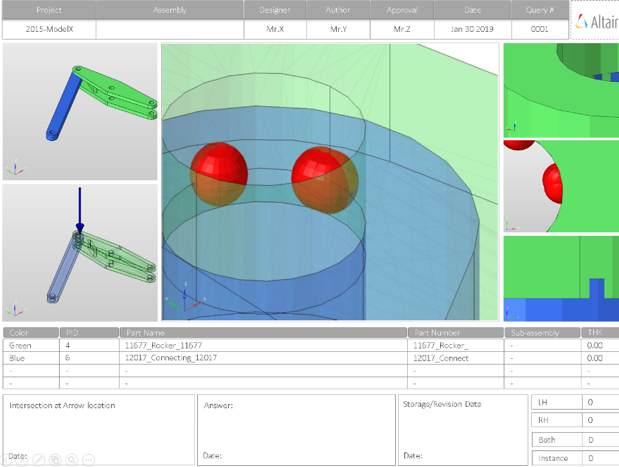

    図 3. PowerPoint Detailed Report. (レポートパスに保存される）


出力

交差チェックから生成されるPowerPointレポートの概要。

PowerPointレポートは以下のようないくつかのセクションに分かれています。
Report Header
プロジェクト名、アセンブリ名、およびスライド番号。
Assembly Picture
交差に問題があるコンポーネントのイメージ。
H3D Image
断面はHyperView Playerで確認できます。交差がクロスマークでマークされたCADモデルが表示されます。
Issue Details
交差に問題があるコンポーネントの詳細。
User Review
設計者 / エンジニアと情報を交換するときに新しい情報を追加します。
Additional Info
現在のスライドに示されている問題の発生状況。インスタンスの数は、問題の発生件数を示しています。
