設計変数の作成

モデルを作成した後は、設計変数を作成する必要があります。
  1. Import Variablesボタン（ウィンドウ下部）をクリックします。

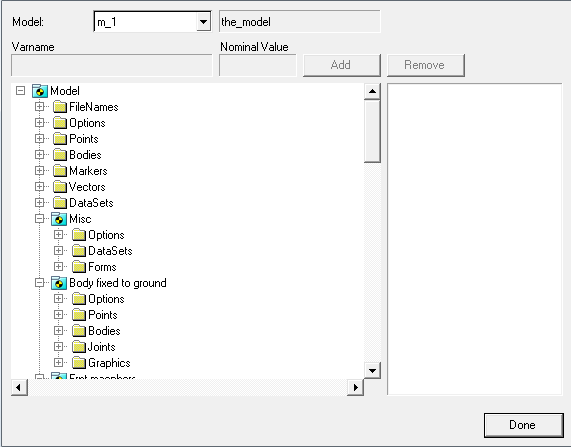

    Model Parameter Treeダイアログが表示されます。
    注: このダイアログが非表示になっている場合があります。必要に応じてMotionViewアプリケーションをクリックし、このダイアログを表示します。
    図 1.


  2. エンティティフォルダを展開してエンティティプロパティにアクセスし、最も左の列からモデルプロパティを選択してAddをクリックします。
    これらのプロパティが右端の列に追加されます。
    ヒント: 最も右の列からプロパティを削除するには、そのプロパティを選択してRemoveをクリックします。
  3. リストを作成した後、Doneをクリックします。
    選択した変数が、HyperStudyのDefine design variablesページにリストされます。
  4. 設計変数の制約の限界値を編集するには、それぞれ、Lower Bound、Initial、およびUpper Boundのセルの値を修正します。

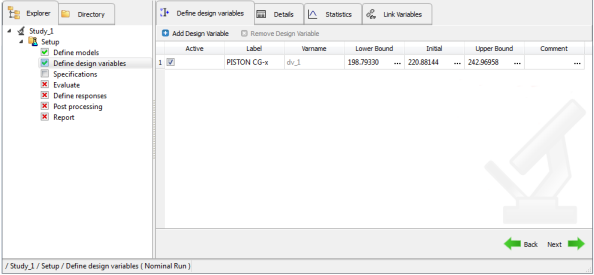

    図 2. HyperStudyでの設計変数の作成


最後のステップはNominal RunまたはSystem Bounds Checkの実行です。これは、MotionView固有のタスクではないことにご留意ください。
